Profil dilatatie

Scopul folosirii de rosturi de dilatare intr-o constructie este de a absorbi dilatarile produse de caldura si de a rezista la miscarile ce apar pe durata cutremurelor, la miscarile datorita tasarii solului si pentru a pune alaturi diferite materiale de constructie.

Latimea rostului de dilatare trebuie sa fie stabilita de inginerul proiectant de structuri functie de incarcarile statice si de analizele dinamice ale constructiei. Tinand cont de aceste calcule inginerul stabileste incarcarea asteptata si poate calcula latimea necesara pentru a absorbi deplasarile.

Pe de alta parte exista multe reguli fundamentale referitor la folosirea de rosturi de dilatare. De exemplu, daca constructiile alaturate au inaltimi diferite, corpurile de cladire trebuie separate unul de altul printr-un rost de dilatare. Aceasta folosire asigura ca corpurile de constructie vor rezista la tasari independente si nu se vor afecta unul pe altul cu tensiuni structurale suplimentare. Acest lucru simplifica si calculul structurii de rezistenta. O alta regula principala in ceea ce priveste rosturile de dilatare este ca daca lungimea totala a structurii depaseste o anumita valoare, marime ce se gaseste in normativele de constructii, atunci trebuie folosite rosturi de dilatare pentru a imparti cladirile mici in parti mai mici.

Unde se folosesc profilele de rost de dilatare?
Shopping mall-uri (centre de cumparaturi), spitale, scoli, parcari, fabrici, complexe rezidentiale, cladiri de birouri etc.

Ce este un profil de rost de dilatare?
Un profil de rost de dilatare este un ansamblu de componente metalice (din aluminiu, otel, inox si altele) fiind folosit pentru a acoperi rostul de dilatare, permitand deplasarea corpurilor de constructii fara a deteriora betonul sau finisajul. De obicei sunt asamblate cu inserturi sa garnituri din cauciuc.

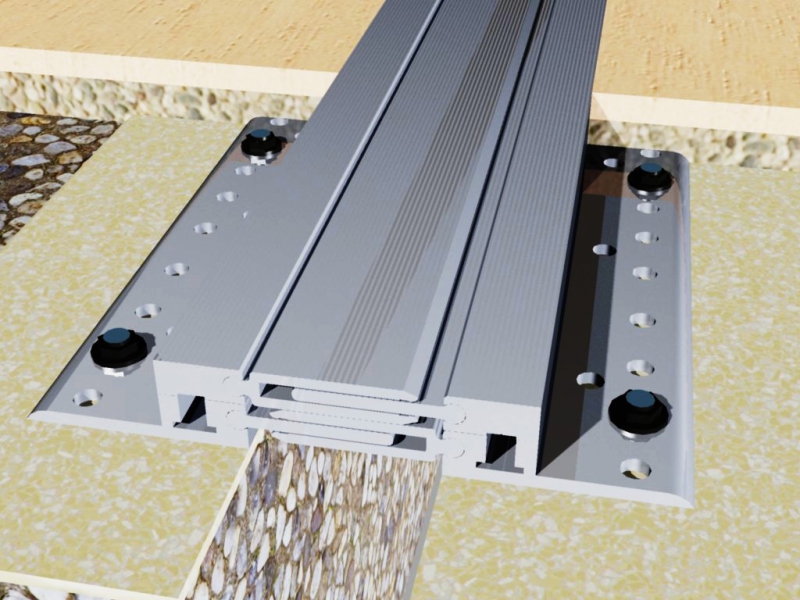

dilatatie rosturi la pardoseliProfile dilatatie seismiceprofile dilatatie

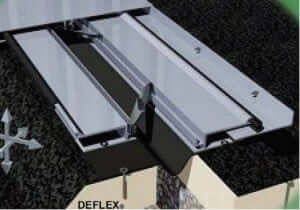

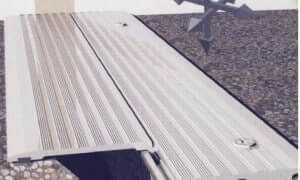

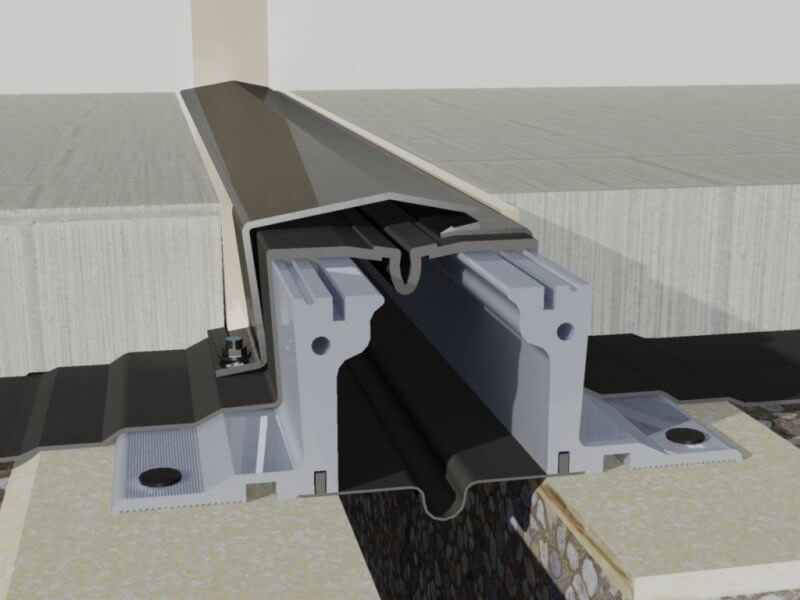

Profile dilatatie acoperisuri

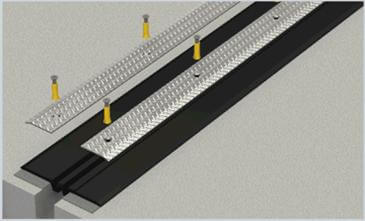

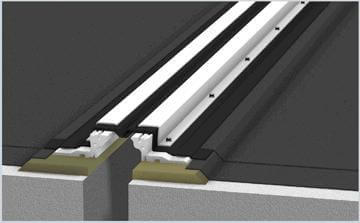

Profile dilatatie pentru acoperisuri

Cea mai importanta proprietate a profilelor pentru acoperisuri terasa este impermeabilitatea. Profilele trebuie sa fie conectate la membrana de hidroizolatie de pe acoperisul terasa daca se doreste sa se obtina un rezultat bun. Unele din profilele de acoperis terasa pot fi folosite in acelasi scop la rosturile peretilor cortina de la substructura. – Profilele de dilatatie pentru terase, subsoluri si acoperisuri trateaza rosturi cu latimi cuprinse intre 25-120mm. Preiau miscari in directie tridimensionala. Sunt compatibile cu bitum, membrane cu sau fara strat de ardezie, realizand etanseitate de 100% a zonelor unde sunt montate.

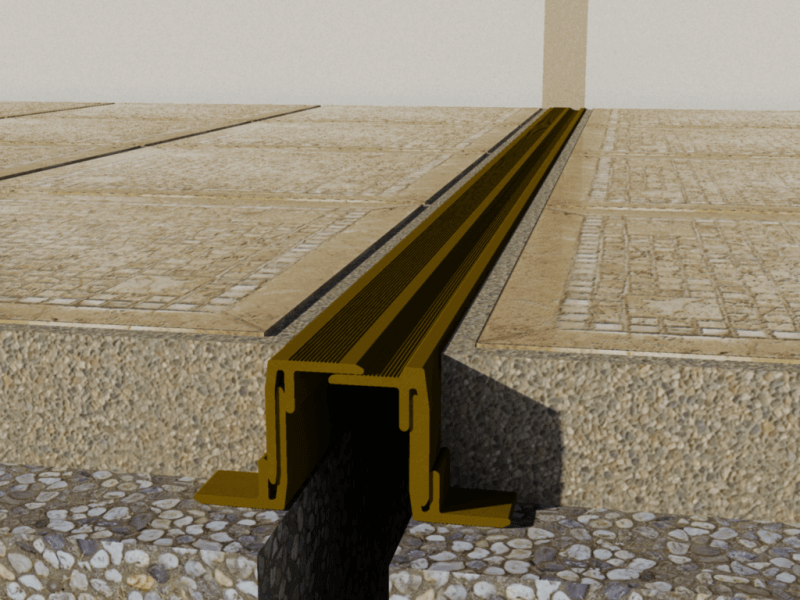

Profile dilatatie pentru terase si acoperisuri

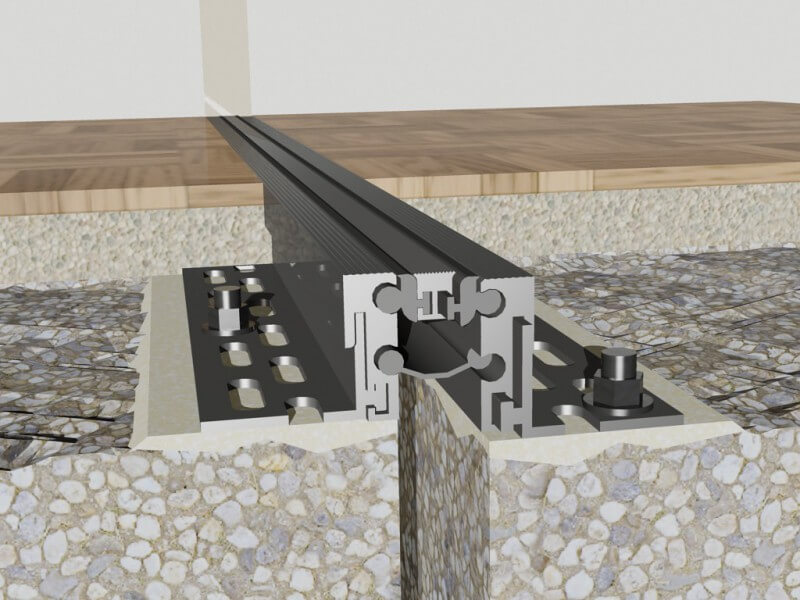

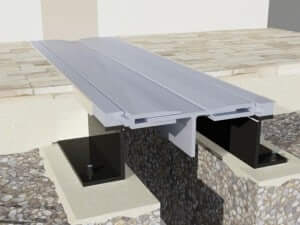

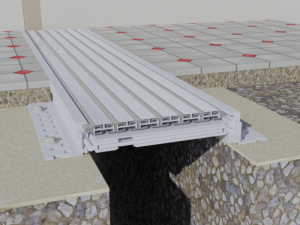

Profile seismice

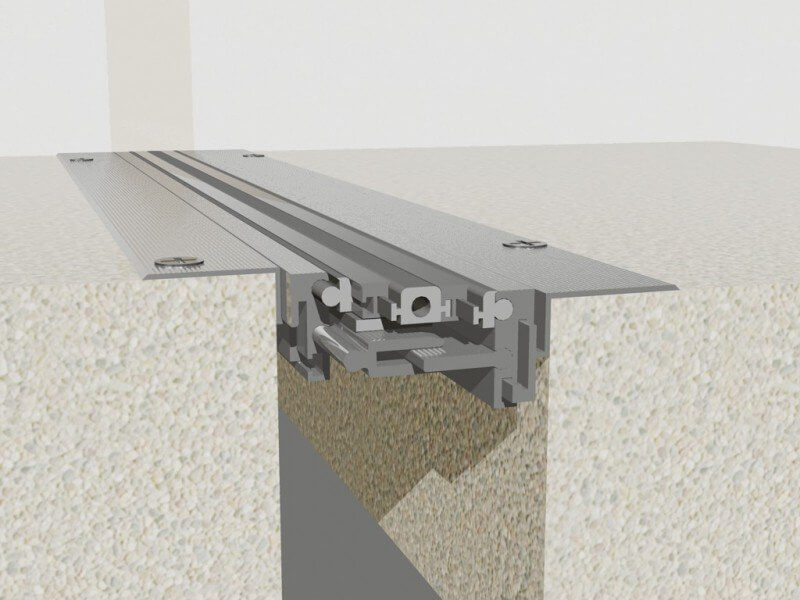

Profile dilatatie seismice

Profilele pentru rosturi de dilatatie seismice au dimensiuni cuprinse intre 100-540mm, avand capacitate de preluare a miscarilor de pana la 700 mm (±350). Recomandate a fi instalate in centre comerciale, cladiri de birouri, mall-uri, parcari, etc. Rezistente la trafic auto si pietonal. Sunt fabricate din aluminiu, sau aluminiu cu insertie elastica.

Profile dilatatie seismice

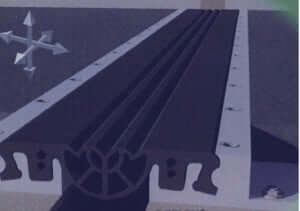

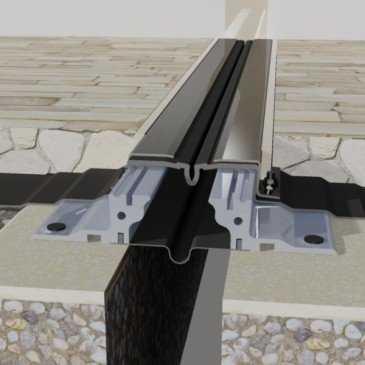

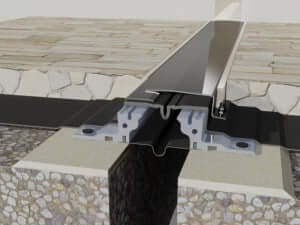

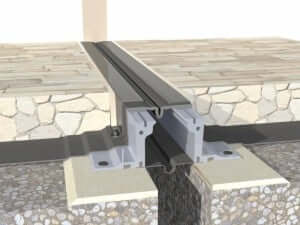

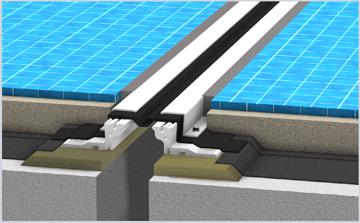

Profile impermeabile

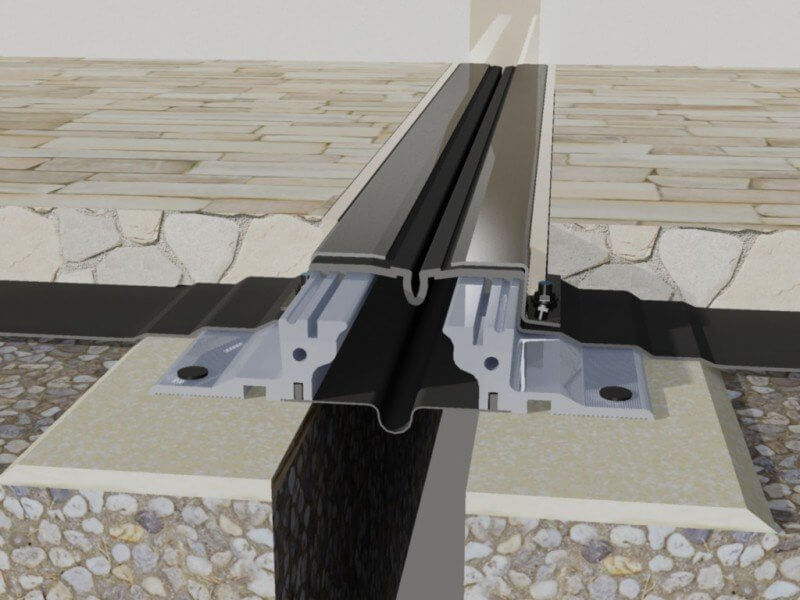

Profile dilatatie impermeabile

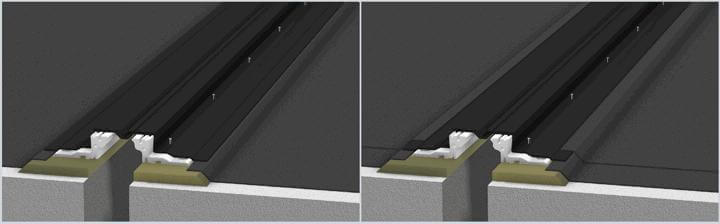

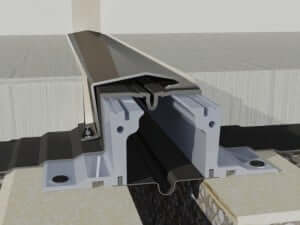

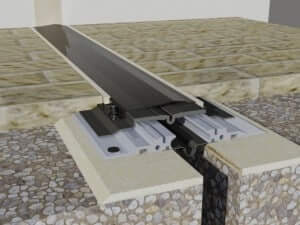

Profile dilatatie impermeabile pentru parcari , garaje etc.

Profilele de acoperire rosturi dilatatie cu proprietati de impemeabilizare sunt recomandate spatiilor exterioare, cum ar fi rampe aprovizionare, parcari exterioare, parcari supraetajate. Rezistente la trafic autoturisme si autocamioane. Latimea profilelor de rost impermeabile este cuprinsa intre 30-150mm.



Profile dilatatie impermeabile

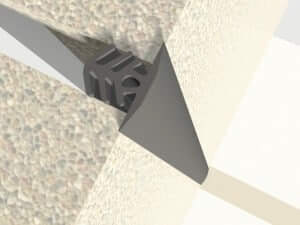

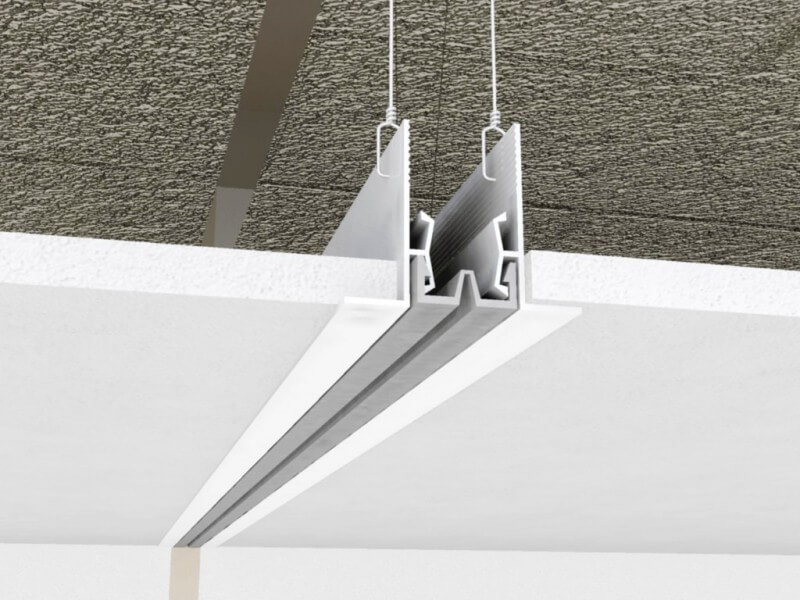

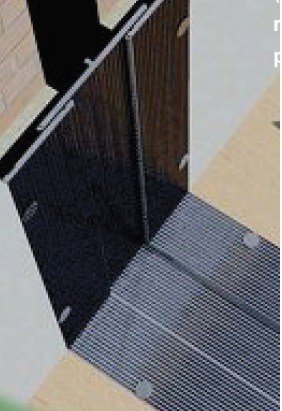

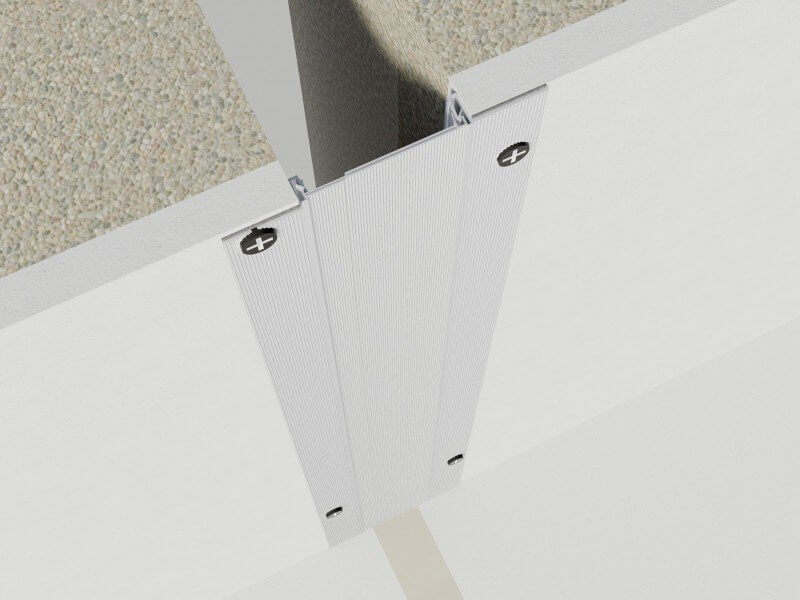

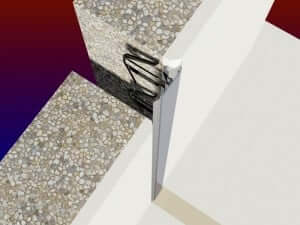

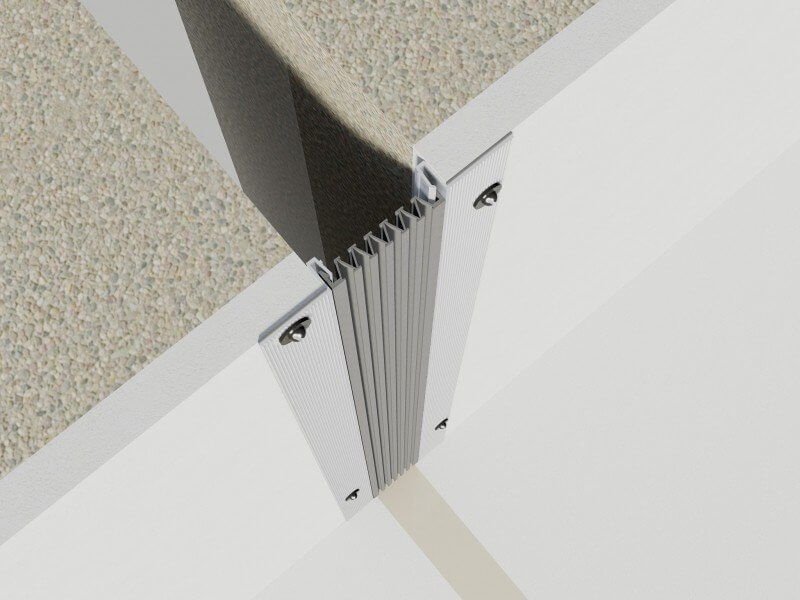

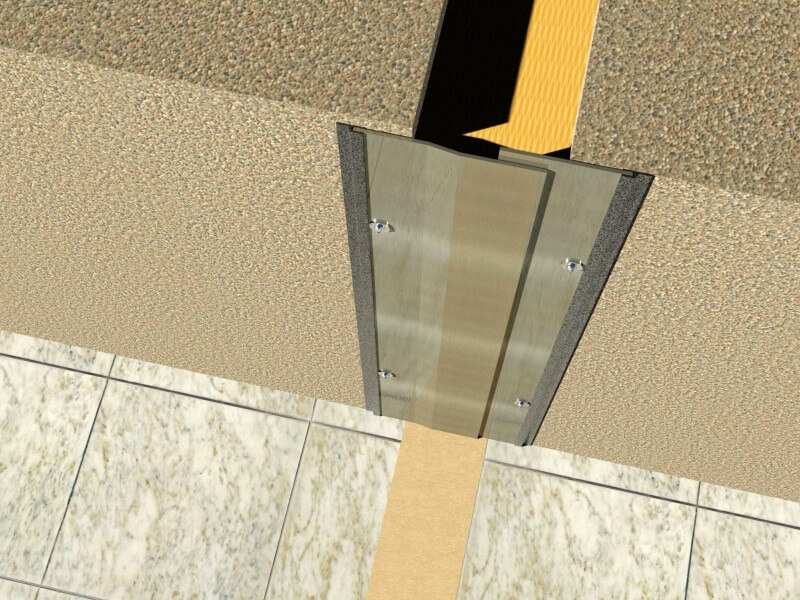

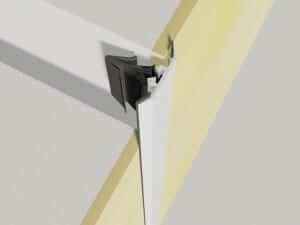

Profile dilatatie perete si tavane

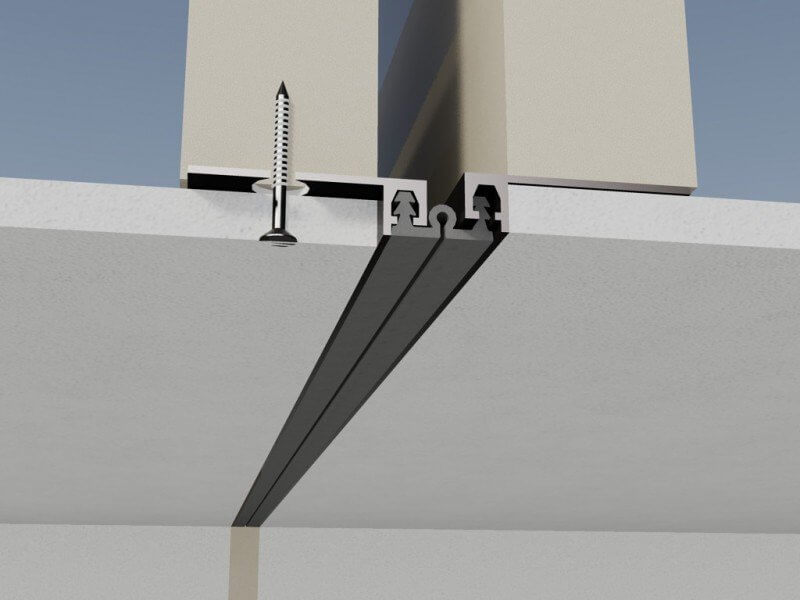

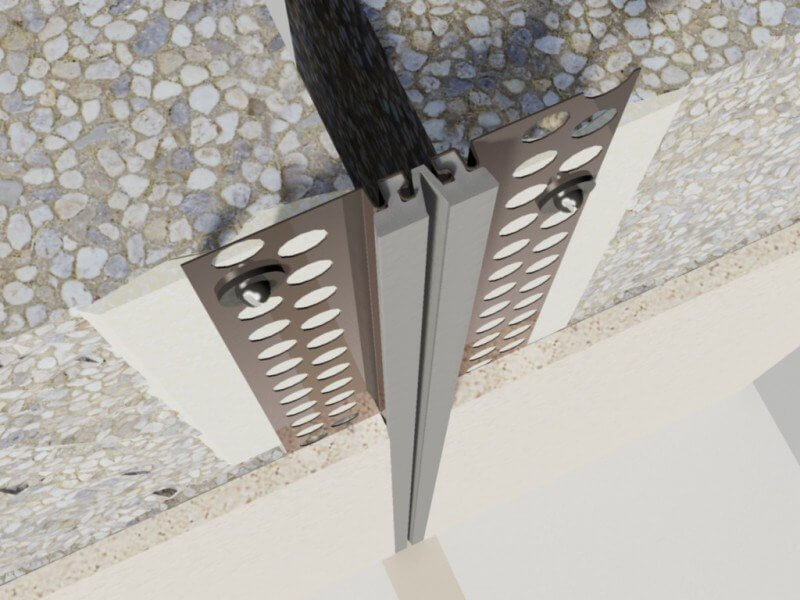

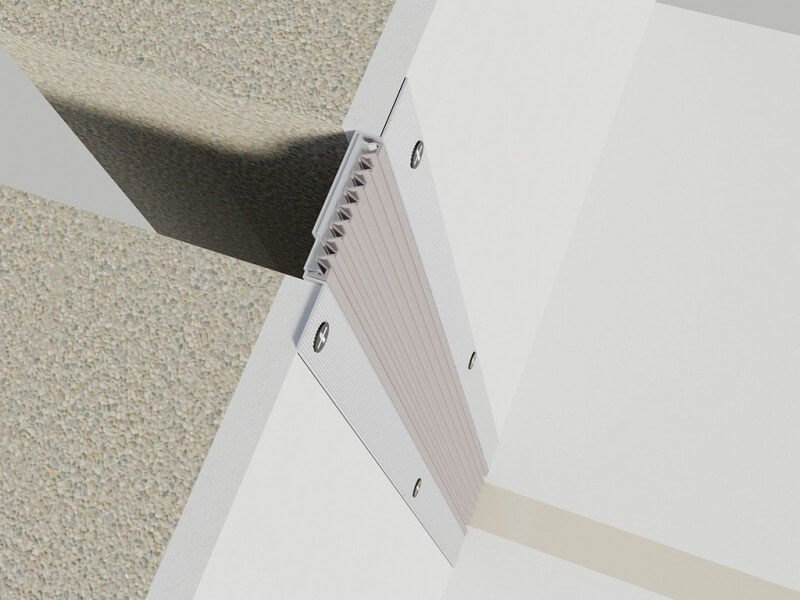

Profile dilatatie pentru pereti si tavane

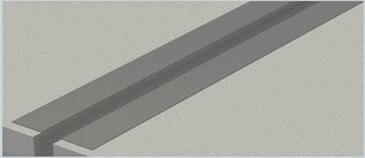

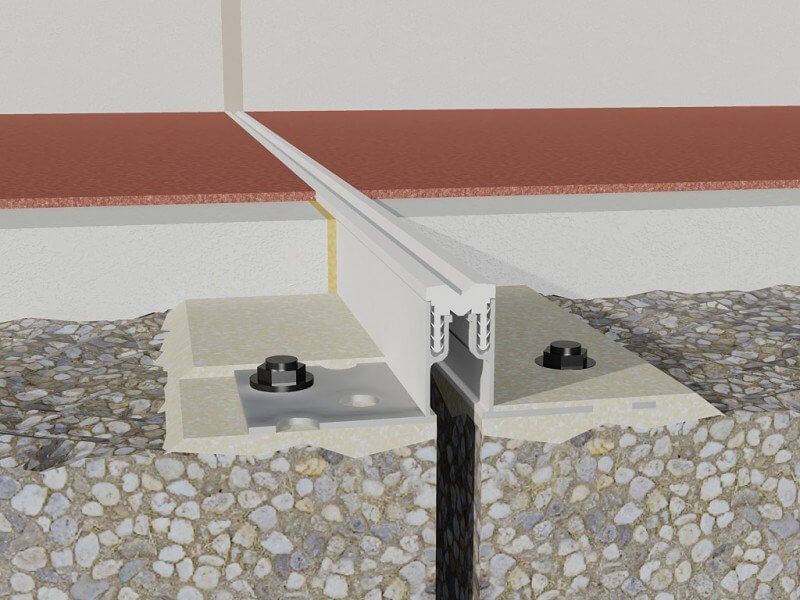

Rosturi beton

Profile dilatatie pentru rosturi foarte mici.

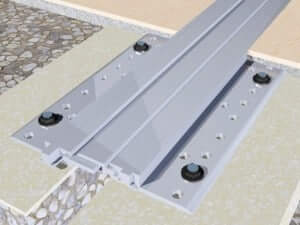

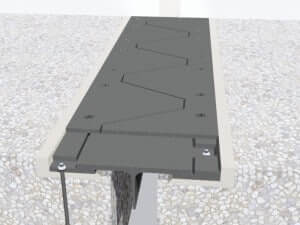

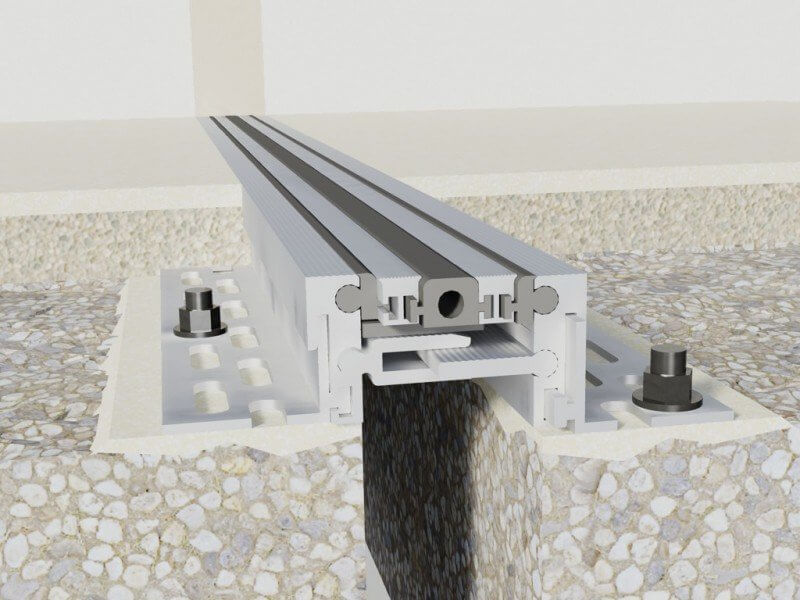

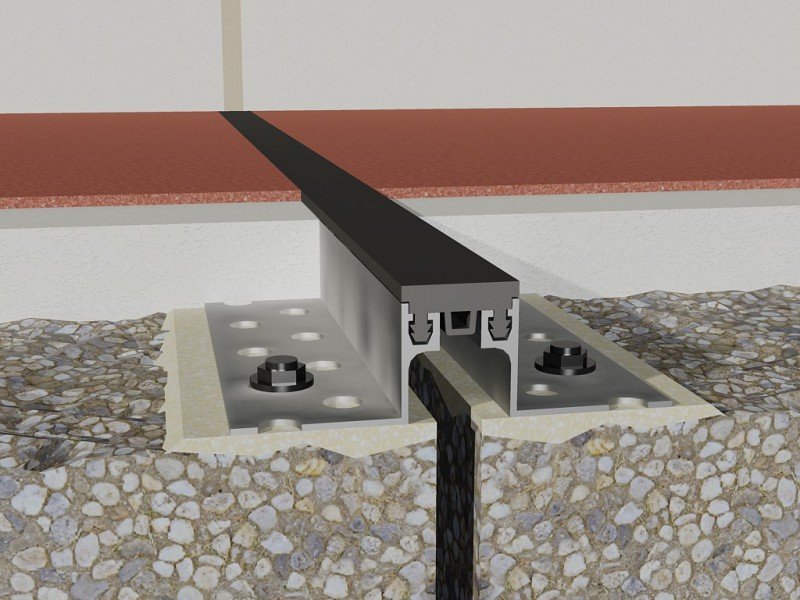

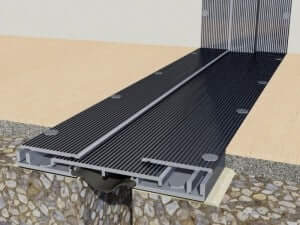

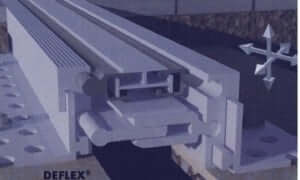

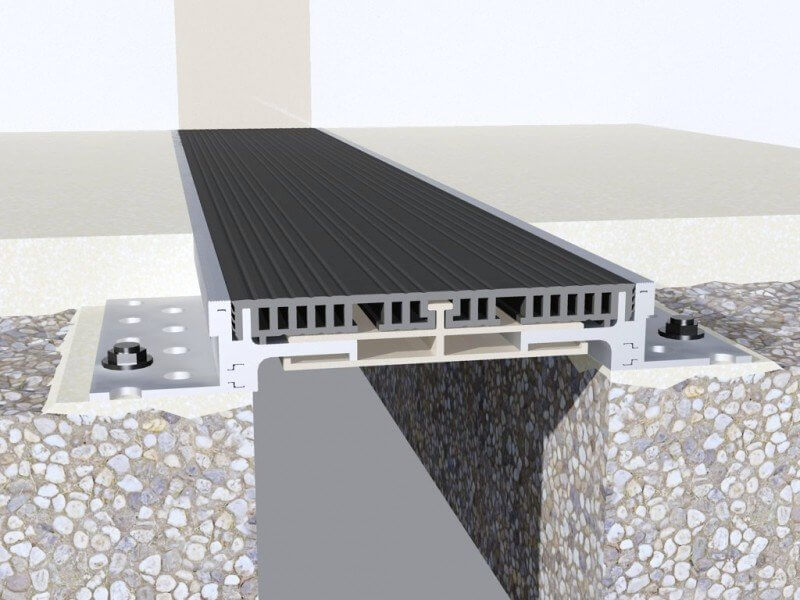

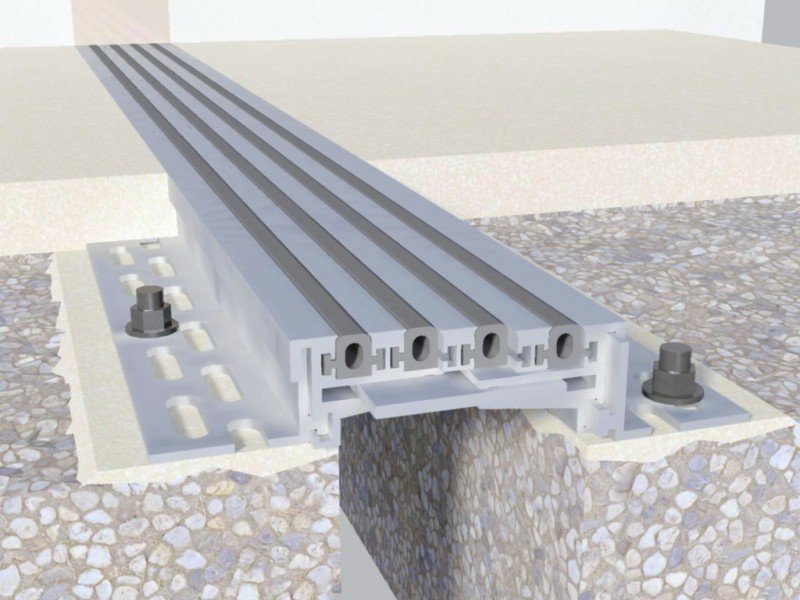

Profile dilatatie pardoseli industriale

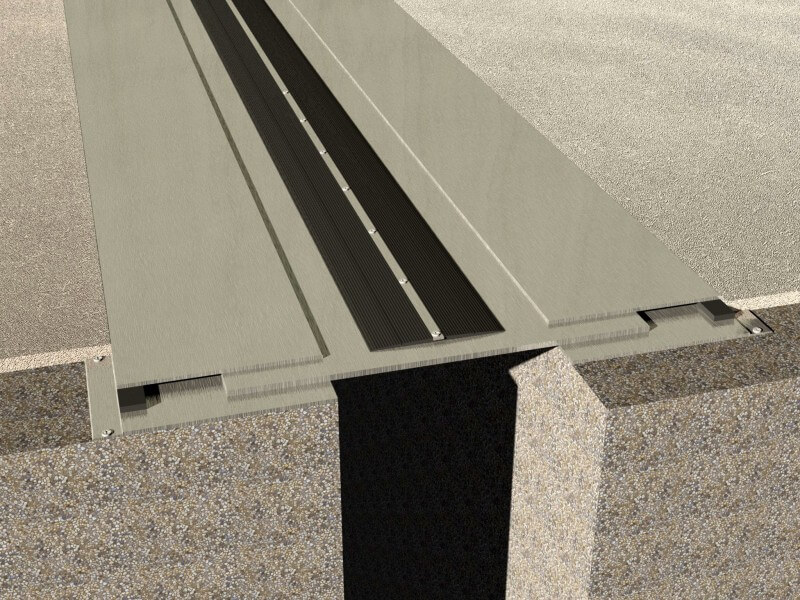

Profile dilatatie pentru pardoseli industriale

Profile pentru hale industriale , fabrici unde necestita abilitatea de a prelua trafic greu.

Profile dilatatie pentru pardoseli industriale

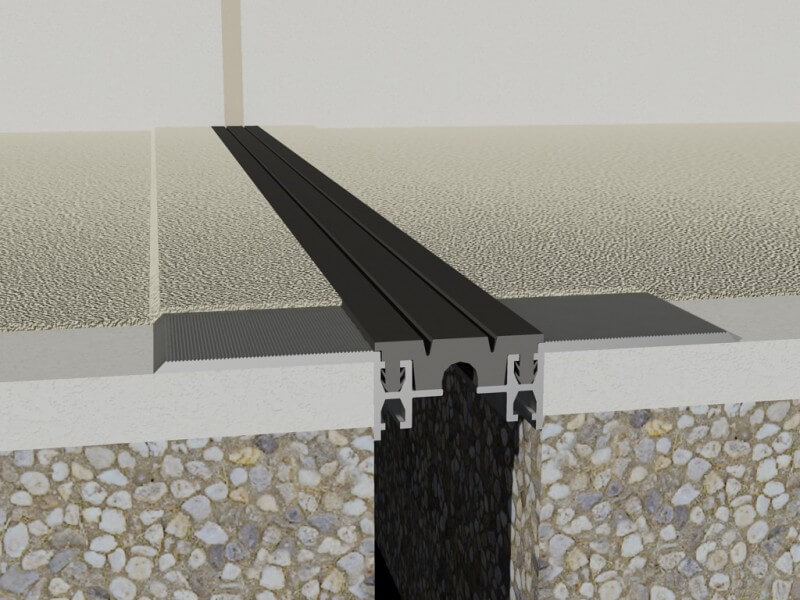

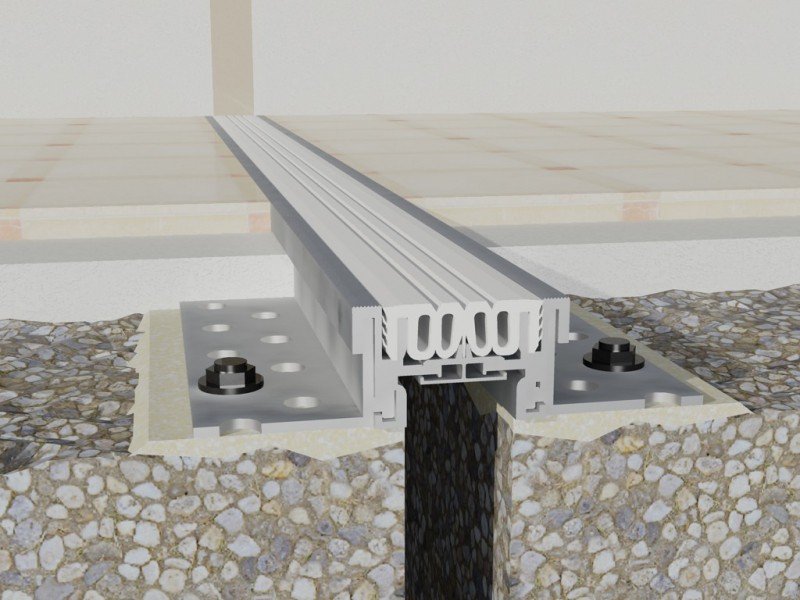

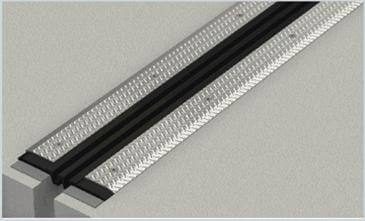

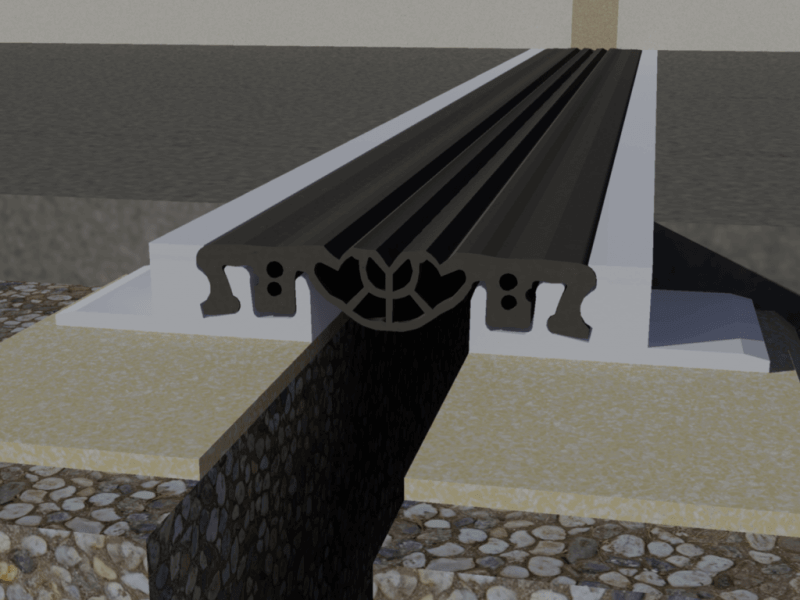

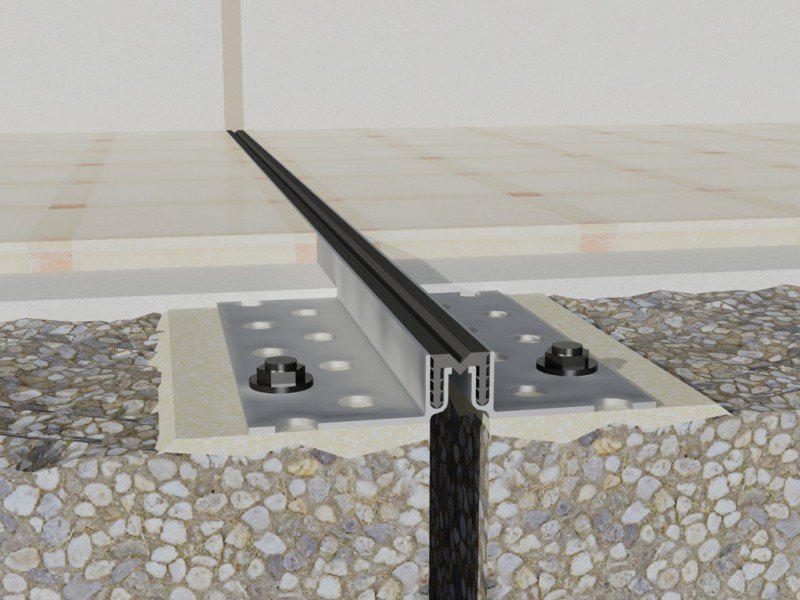

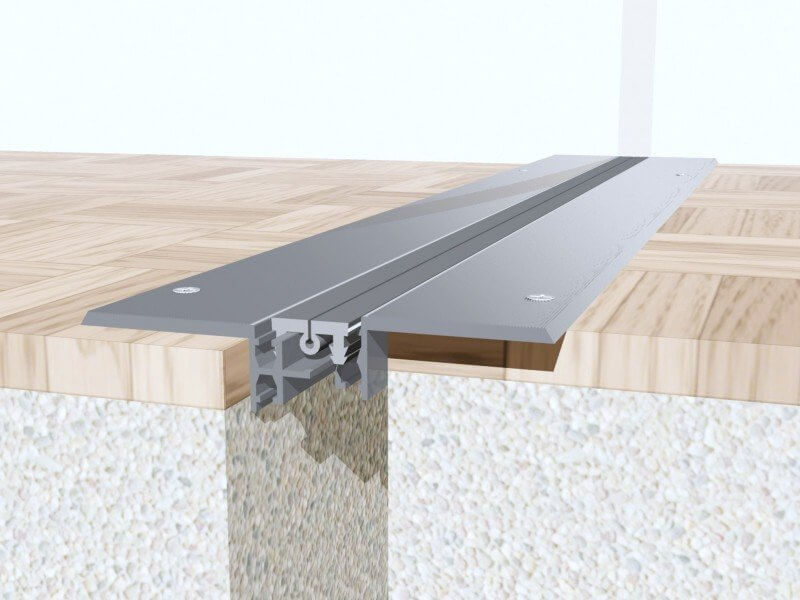

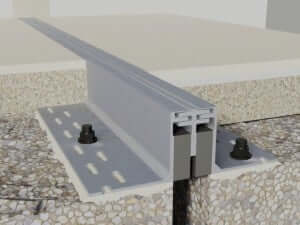

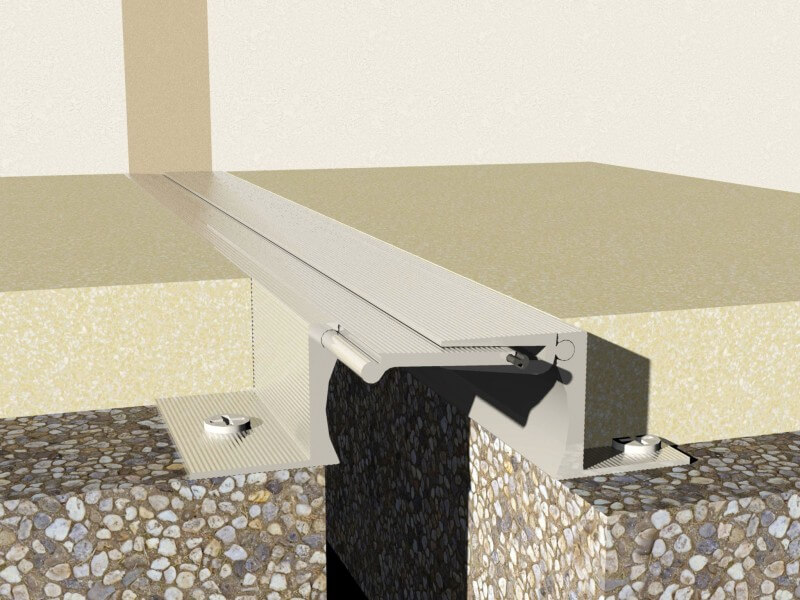

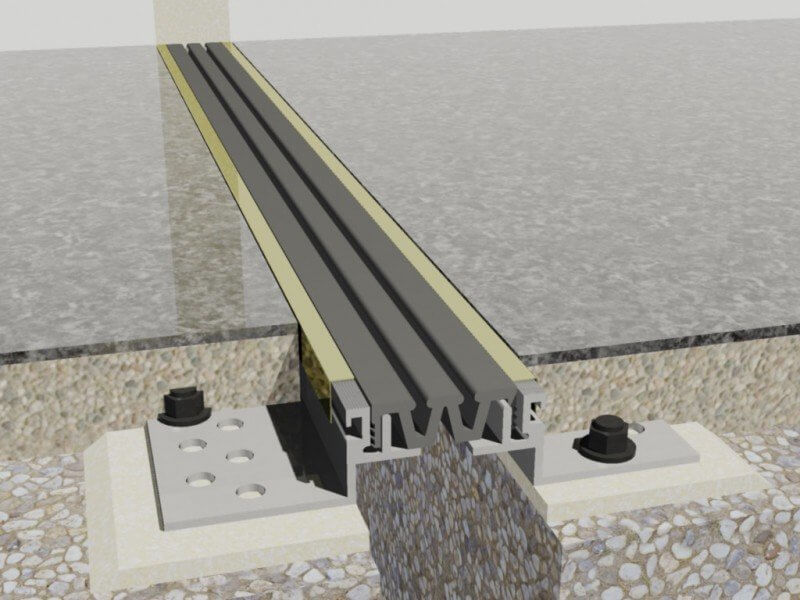

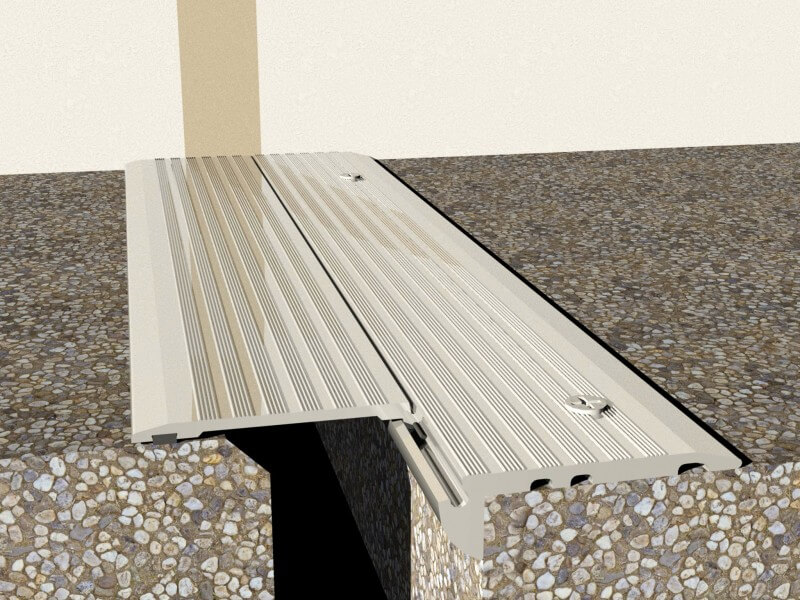

Profile dilatatie pardoseala

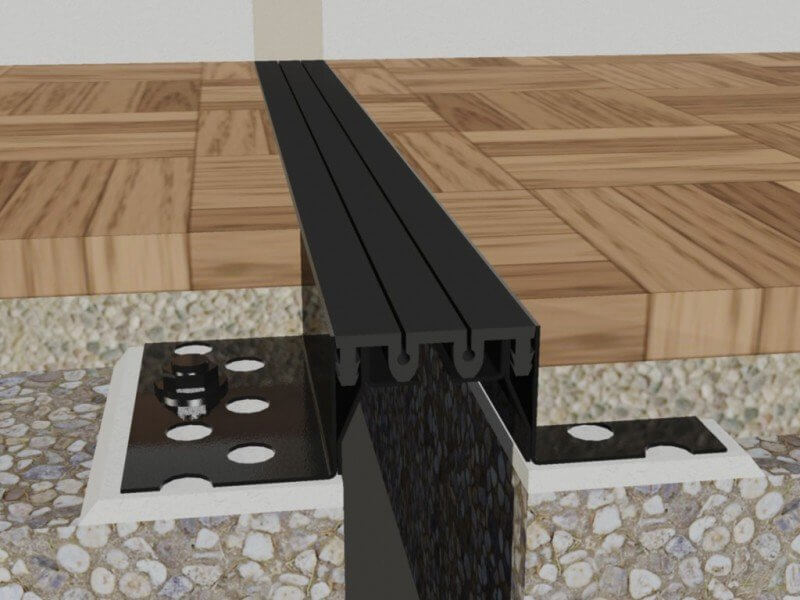

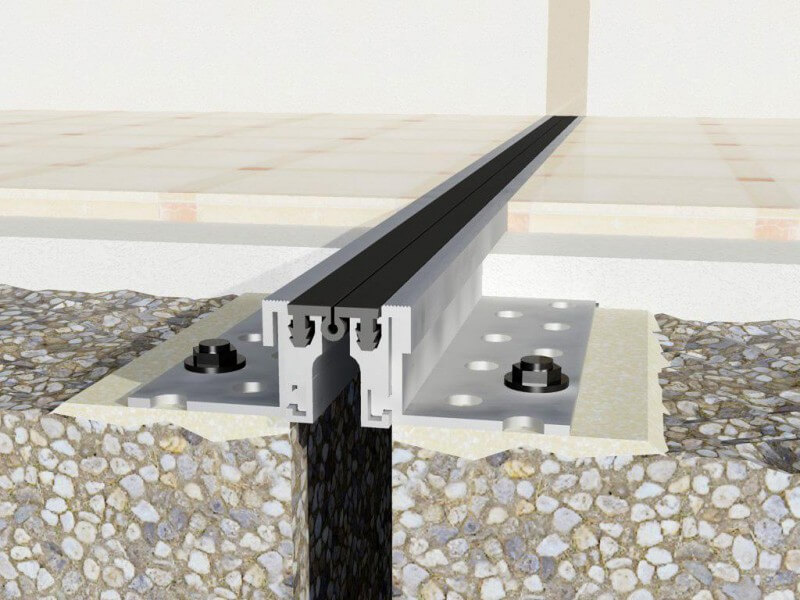

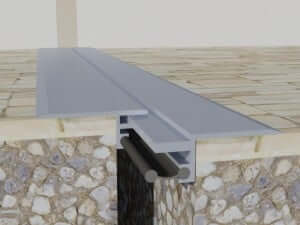

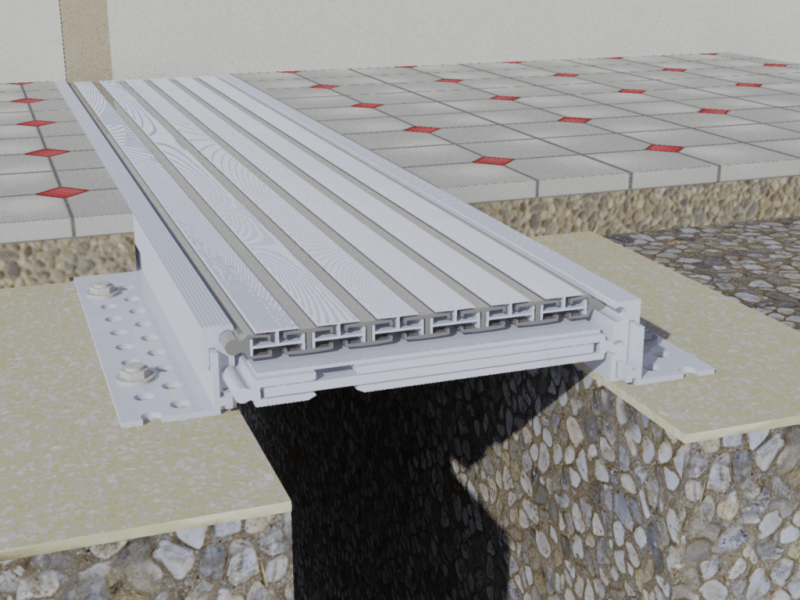

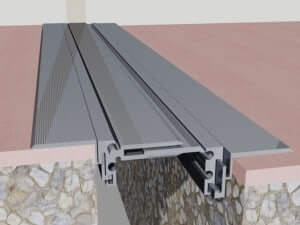

Profile dilatatie pentru pardoseli

Profile dilatatie pentru rosturi de dilatatie pentru pardoseala,  au rolul de preluare a miscarilor impiedicand aparitia fisurilor. Sunt fabricate din aluminiu, otel, sau PVC dur, unele fiind prevazute cu insertie elastica. Recomandate pentru rosturi cu latimi cuprinse intre 5-220mm. Modul de fixare al profilelor poate fi incastrat – sub stratul de finisaj sau aplicat – peste stratul de finisaj

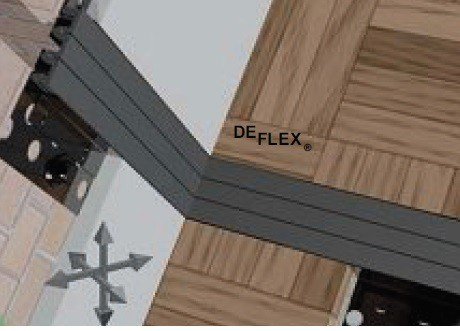

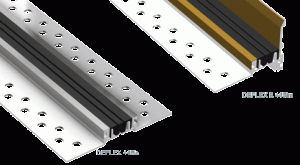

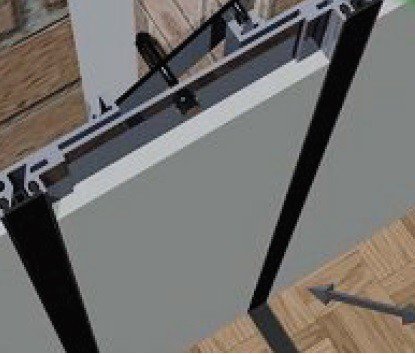

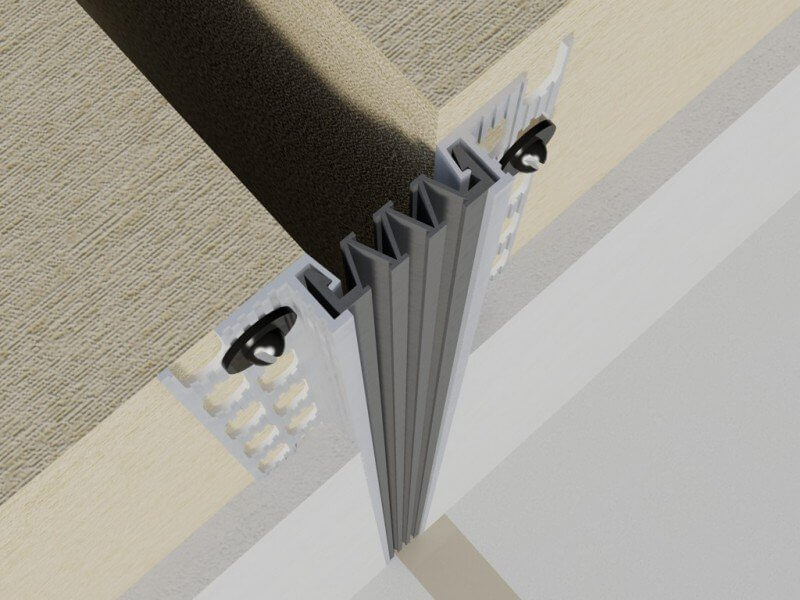

Profile dilatatie pentru pardoseli , pereti si tavane

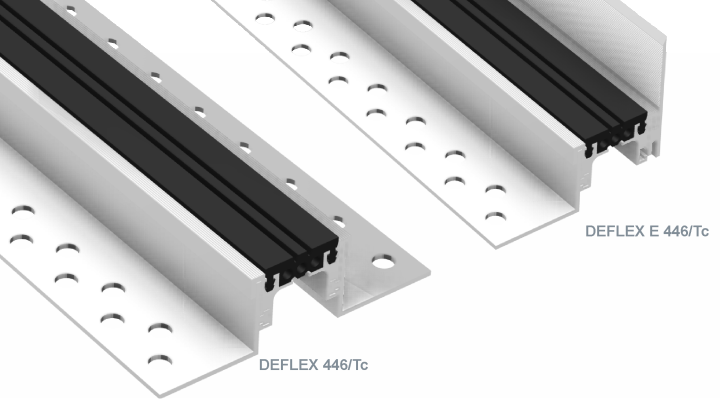

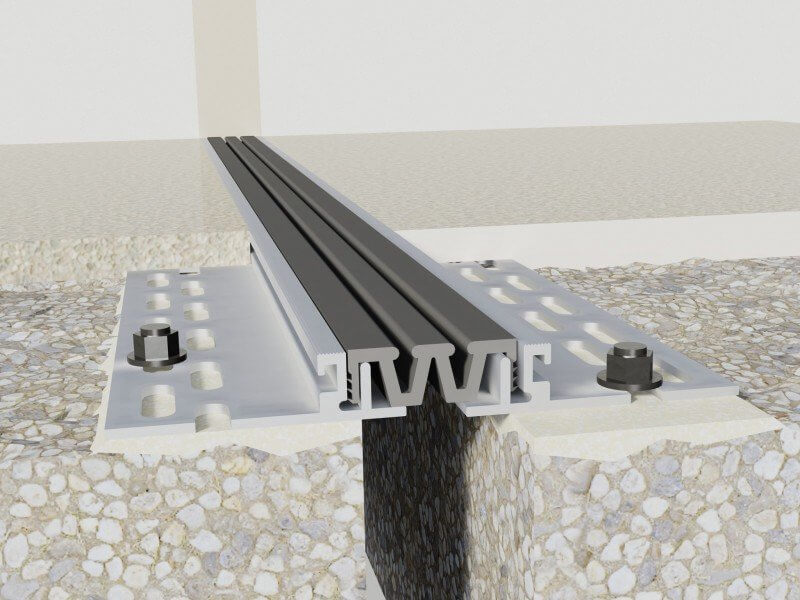

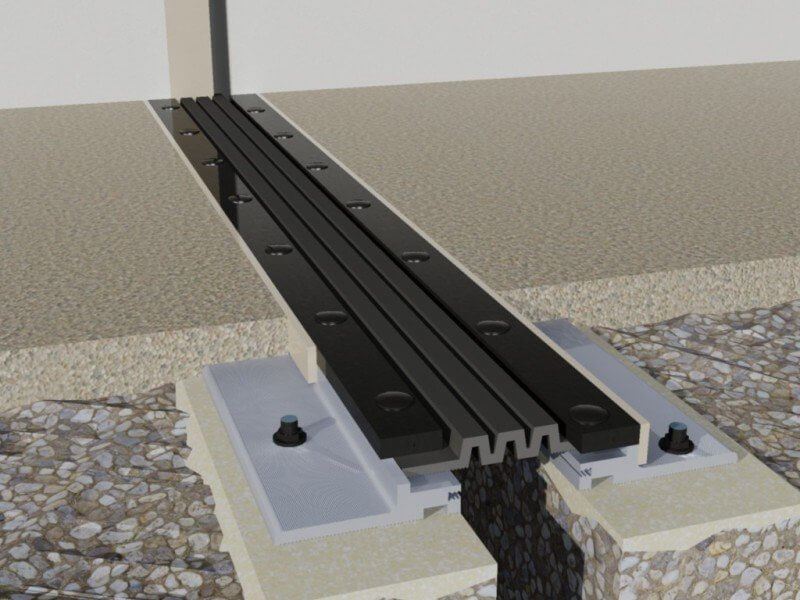

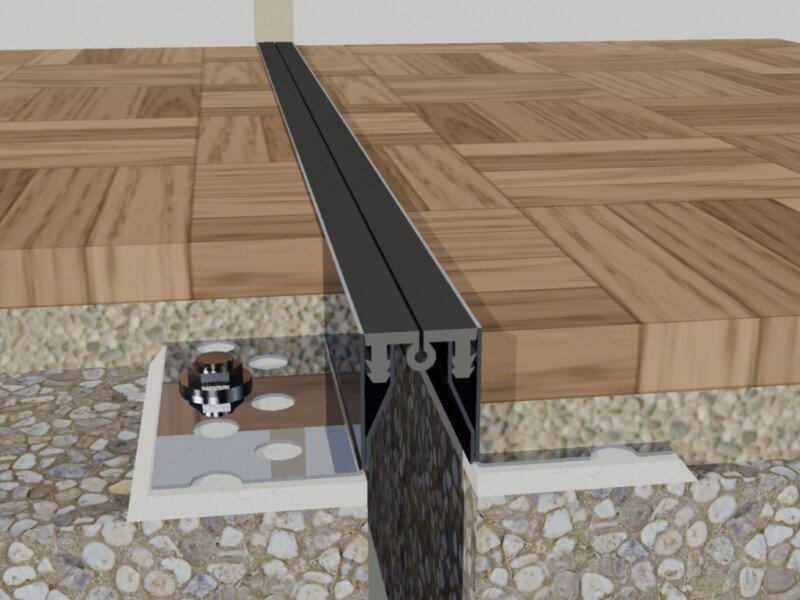

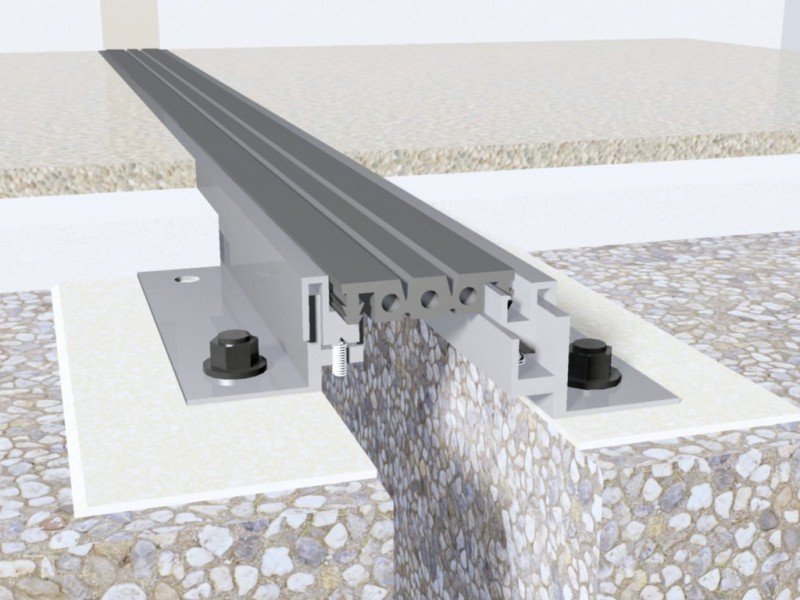

Profile dilatatie pentru pardoseli cu insertie elastica

tipuri dilatatie

profile dilatatie

Profile dilatatie pentru pardoseli pereti si tavane

Profile dilatatie pentru rosturi de dilatatie pentru pardoseala, perete si tavan, au rolul de preluare a miscarilor impiedicand aparitia fisurilor. Sunt fabricate din aluminiu, otel, sau PVC dur, unele fiind prevazute cu insertie elastica. Recomandate pentru rosturi cu latimi cuprinse intre 5-220mm. Modul de fixare al profilelor poate fi incastrat – sub stratul de finisaj sau aplicat – peste stratul de finisaj

Click pentru produse si fise tehnice

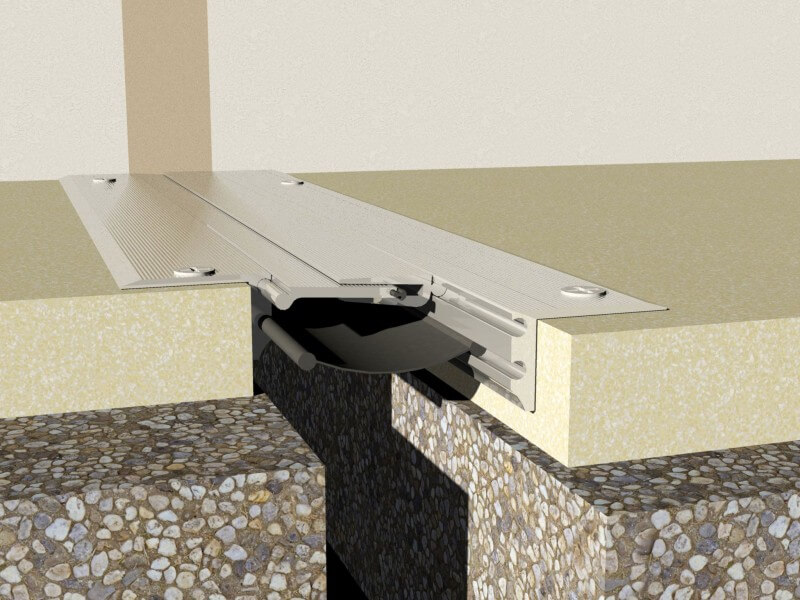

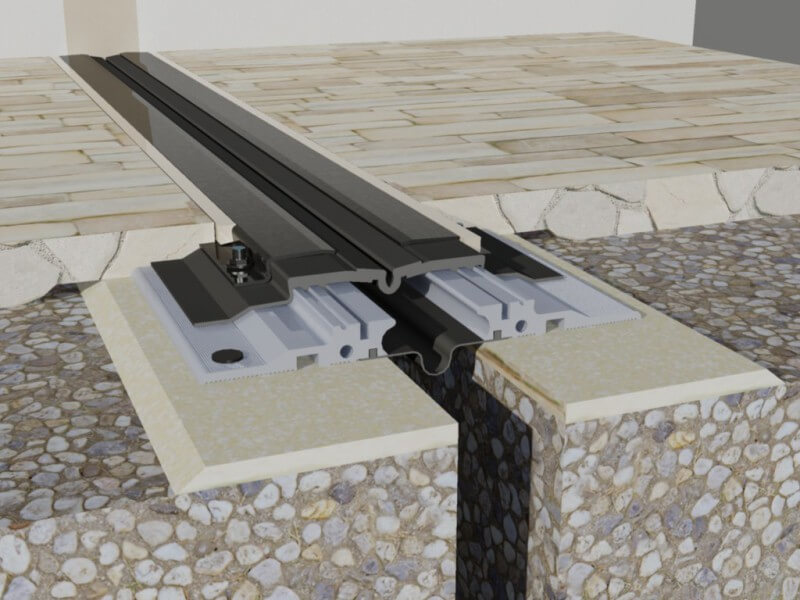

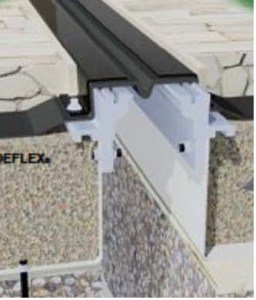

Profile dilatatie impermeabile pentru parcari , garaje etc.

Profilele de acoperire rosturi dilatatie cu proprietati de impemeabilizare sunt recomandate spatiilor exterioare, cum ar fi rampe aprovizionare, parcari exterioare, parcari supraetajate. Rezistente la trafic autoturisme si autocamioane. Latimea profilelor de rost impermeabile este cuprinsa intre 30-150mm.

Click pentru produse si fise tehnice



profile-impermeabile-6
foto rost 1

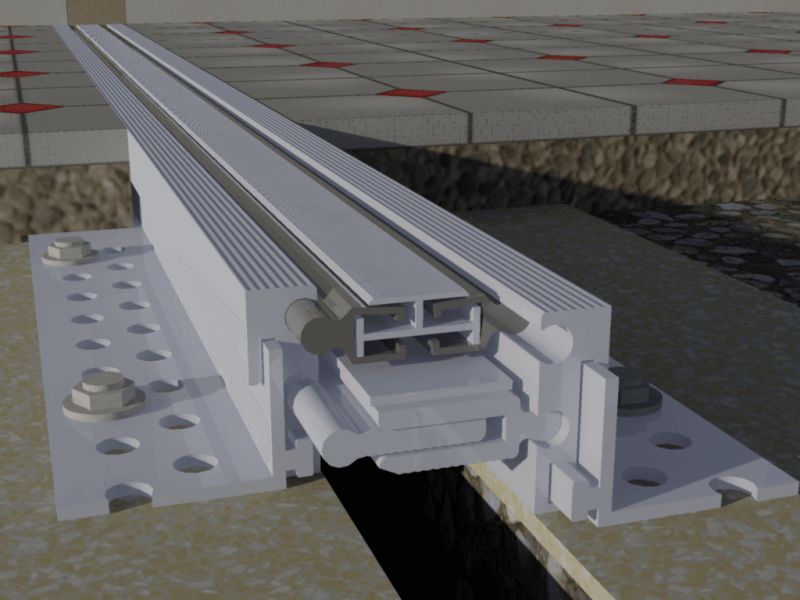

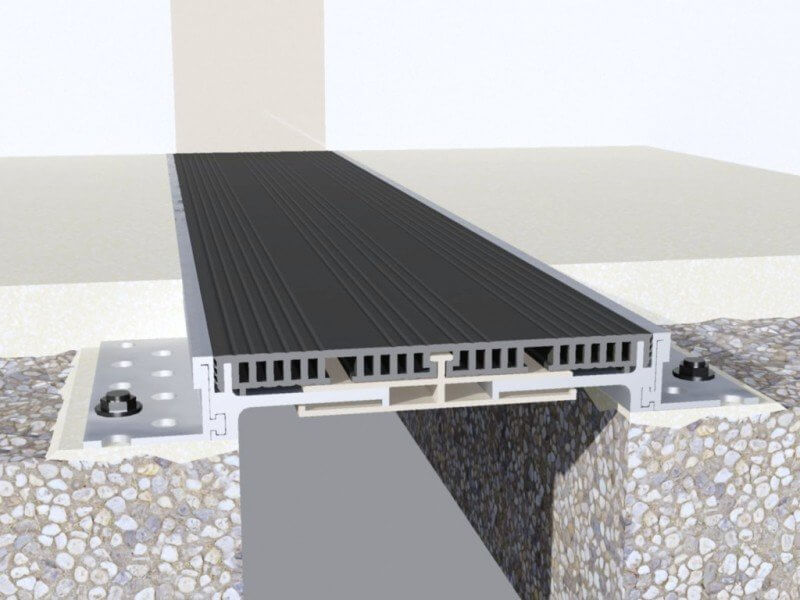

Profile dilatatie seismice

Profilele pentru rosturi de dilatatie seismice au dimensiuni cuprinse intre 100-540mm, avand capacitate de preluare a miscarilor de pana la 700 mm (±350). Recomandate a fi instalate in centre comerciale, cladiri de birouri, mall-uri, parcari, etc. Rezistente la trafic auto si pietonal. Sunt fabricate din aluminiu, sau aluminiu cu insertie elastica.

Click pentru produse si fise tehnice

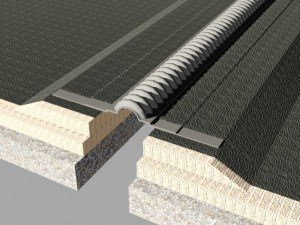

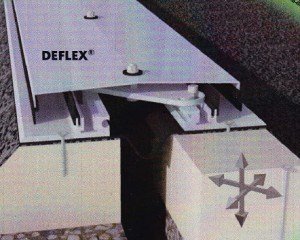

Profile dilatatie pentru acoperisuri

Cea mai importanta proprietate a profilelor pentru acoperisuri terasa este impermeabilitatea. Profilele trebuie sa fie conectate la membrana de hidroizolatie de pe acoperisul terasa daca se doreste sa se obtina un rezultat bun. Unele din profilele de acoperis terasa pot fi folosite in acelasi scop la rosturile peretilor cortina de la substructura. – Profilele de dilatatie pentru terase, subsoluri si acoperisuri trateaza rosturi cu latimi cuprinse intre 25-120mm. Preiau miscari in directie tridimensionala. Sunt compatibile cu bitum, membrane cu sau fara strat de ardezie, realizand etanseitate de 100% a zonelor unde sunt montate.

Click pentru produse si fise tehnice



mall acoperis

Profile dilatare

Ce e un profil de dilatatie:



Sisteme de dilatatie

Un profil de rost de dilatare este un ansamblu de componente metalice (din aluminiu, otel, inox si altele) fiind folosit pentru a acoperi rostul de dilatare, permitand deplasarea corpurilor de constructii fara a deteriora betonul sau finisajul.  Daca nu folositi sau folositi un tip gresit de profil se vor obtine fisuri sau crapaturi in marginile rostului. Folosirea gresita sau inadecvata a profilelor vor creste costurile de intretinere si va genera pierderi de timp.

Adaptari proiect, detalii cad, detalii tehnice – pentru proiectanti si arhitecti

Adaptari proiect, detalii cad, detalii tehnice – pentru proiectanti si arhitecti

Hidroplasto, membra a companiei germane Besagroup, a dezvoltat in timp parteneriate de calitate cu companii romanesti  si cu proiectanti si arhitecti implicati in proiecte de anvergura in infrastructura si constructii.



Facem un pas inainte in sustinerea unei relatii de calitate cu colaboratorii nostri oferind, prin site-ul www.hidroplasto.ro si prin newslettere: detaliile CAD ale produselor noastre, adaptari de proiecte si toate datele tehnice de care orice proiectant care lucreaza cu produsele Hidroplasto are nevoie.

Va invitam, daca nu sunteti deja clientul nostru vizitati sectiunea din site:

https://www.hidroplasto.ro/proiectanti.html



In aceasta sectiune veti gasi detaliile cad ale produselor noastre, instructiuni de instalare ale acestora si modele de adaptare proiect.

In plus, in sectiunea “Proiecte noi” va oferim in fiecare saptamana o noua solutie tehnica a echipei de specialisti Hidroplasto.

Unul din avantajele parteneriatului cu Hidroplasto consta in faptul ca noi asiguram supervizarea si instalarea produselor proprii de catre echipe specializate in Germania. Privim cu maxima seriozitate problemele sau doleantele partenerilor nostri. Raspundem oricaror solicitari in interval de maxim 24 de ore de la primirea acestora.

Pentru sfaturi, sugestii, idei, avem personal calificat care sta la dispozitia dumneavostra, se deplaseaza pe santier, discuta cu proiectantii si/sau constructorii.

Va invitam asadar sa ne vizitati site-ul si va recomandam gama de produse Hidroplasto, produse germane de calitate net superioara. Impreuna putem dezvolta un parteneriat de durata, si realiza proiecte si executii de calitate.



Hidroplasto. Model.adaptare .proiect
Hidroplasto. Model.adaptare .proiect

Profile dilatate – Hidroizolarea unei cladiri

Hidroizolarea unei cladiri

Hidroizolarea clădirii este o problema de o foarte mare importanta. Problemele care pot aparea daca nu se hidroizoleaza corect si cu materiale de buna calitate sunt diverse si au implicatii atat in domeniul economic cat si in cel al sanatatii: pete pe tavan, mucegai, vopseaua se cojeste, igrasie pe pereti si chiar in dulapuri. De aceea trebuiesc folosite hidroizolatii de cea mai buna calitate pentru prevenirea acestor probleme, mai ales in zonele in care o noua interventie (materialele folosite nu sunt de calitate si nu ofera o garantie a lucrarii pe termen lung) se poate face cu cheltuieli materiale foarte mari (hidroizolarea fundatiei unei cladiri).

Astfel, Hidroplasto® vine in intampinarea nevoilor dumneavoastra cu o gama larga de profile etansare care ofera garantia unei lucrari de calitate pentru o perioada de timp foarte indelungata: profile etansare pentru rosturi de lucru, de dilatatie, de contractie.

Hidroizolarea unei cladiri, de exemplu cu membrana, se poate face cu costuri mici, pentru moment, pentru ca garantia oferita de acest produs nu este mare moment in care lucrarea trebuie refacuta. Trebuie avut in vedere ca, refacerea hidroizolatiei, nu inseamna doar inlocuirea produsului deteriorat, astfel incat pretul pentru hidroizolarea cladirii va fi mai mare folosind membrana decat alegerea profilelor hidroizolante.

Folosisrea sistemelor de dilatatie

Hidroplasto®, prin profilele de imbinare Deflex®, ofera o gama larga de profile de imbinare atat pentru pardoseli cat si pentru pereti si plafon.

Profilele de imbinare pentru pardoseli, pereti si plafon Deflex® indeplinesc toate cerintele pentru a satisface nevoile care apar in exploatare.

Astfel, nefolosirea unui profil care sa corespunda din punct de vedere al capacitatii de incarcare conduce la deteriorarea profilului, a marginilor de imbinare ale rostului, a pardoselii si implicit la dificultati in exploatare. Acelasi lucru se intampla in cazul in care profilul folosit nu poate realiza miscarea preconizata a celor doua margini ale suprafetelor care se imbina. Alegerea unui profil de imbinare care nu hidroizoleaza, profilele Deflex® pot fi si hidroizolante, conduce la imposibilitatea exploatarii ca urmare a infiltratiilor de apa si implicit la cheltuieli materiale foarte mari.

Folosirea profilelor care indeplinesc toate cerintele de exploatare, capacitatea de incarcare si sustinere, adaptarea la miscarea suprafetelor pe care le imbina, hidroizolarea rostului, si care ofera o garantie de conformitate foarte mare este alegerea normala si corecta.

Profile dilatatie pentru pardoseli

Profile dilatatie pentru acoperirea rosturilor la pardoseli.

Profile dilatatie- Garantii peste 10 ani

Producem sisteme cu garantii de 10 ani



Inca de la inceputuri istoria companiei Hidroplasto arata o extindere catre noi domenii , dar mai ales se observa o dorinta de a aduce solutiile folosite de catre partenerii germani in Romania.

Cercetarea continua si colaborarile cu Departamentul Tehnic German au avut ca rezultat obtinerea unei noi solutii inovatoare in domeniul tratarii rosturilor de dilatatie la poduri, pentru miscari de 20 mm , lucru confirmat de Consiliul Tehnic Permanent pentru Constructii , Grupa Specializata Nr. 7 , Drumuri , Poduri Rutiere , Porturi si Aeroporturi din cadrul Cestrin , care dupa ce a analizat documentatia tehnica pusa la dispozitie , a eliberat Favorabil Agrementul Tehnic Nr. 005-07/227-2011, in favoarea companiei Hidroplasto ca Producator si Titular Agrement Tehnic.

Solutiile folosite pentru acest sistem , sistem cunoscut sub denumirea de HIDROPOD , confera o garantie de 10 ani , lucru oferit in exclusivitate in Romania de catre o singura firma, pentru tratarea acestor tipuri de rosturi, de pana la 20 mm.

Cunoscut inainte sub numele Viajoint , sistemul Hidropod vine cu imbunatatiri multiple , incepand de la tratarea rostului inca din interiorul sau la circa 2,3 cm si folosind un profil special elastic elaborat de catre compania Besaplast Kunststoffe GmbH , companie ce face parte din concernul Besagroup , alaturi de compania Gumba GmbH si Ela Bruckenlager GmbH , ambele specializate in echipamente complete pentru poduri cu o experienta de peste 50 de ani.

Cum beneficiem de experienta inginerilor specializati , umplerea rostului pana la nivel se face folosind un mortar elastic pentru fixari , miscarile fiind preluate atat de profilul special cat si de acest mortar ambele avand proprietati elastice.

Besaplast Kunststoffe GmbH  fiind o companie specializata in solutii hidroizolante , a adus imbunatatiri la vechiul sistem de dren care preia apa : o bariera de vapori creata  dintr-un cauciuc special polimeric care impreuna cu masticul se transforma intr-un singur corp oprind orice fel de infiltratii.

Ne laudam ca inovatiile si experienta partenerilor nostri ne ofera posibilitatea de a oferi garantia de 10 ani si pe acest sistem .

Hidroplasto ofera garantie de 10 ani pe dispozitivele tip Bj , fabricate in Germania , de catre compania Gumba . In timp numele companiei a devenit sinonim cu competenta tehnica in ceea ce priveste : echipamentele complete pentru poduri , incluzand suporti de deformare , suporti tip „pot” care preiau sarcini mult mai mari decat reazemele din neopren pe unitatea de suprafata , reazem „sferic” care datorita formei pot fi construite pentru rotatii mari , toate acestea fiind fabricate conform DIN 1337-3 si DIN 1337-7.

Portofoliul companiei este largit cu includerea de profile pentru acoperirea rosturilor de dilatatie , ce sunt

adecvate pentru translatii longitudinale de la 50 mm pana la 330 mm , fabricate din elastomeric armat. Suprafata

dispozitivului este blindata cu placa de aluminiu, iar nervurile si maginile protejeaza neoprenul impotriva

eroziuniii produse de cauciucuri. Armatura este din otel de inalta rezistenta si corespunde cerintelor standardului

german DIN 10025 (EN 10025).





                Besagroup este prezent in Romania prin Hidroplasto , subsidiara a acestui grup. De-a lungul anilor , ne-am infiintat mai multe puncte de lucru in cele mai importante regiuni din Romania . Compania activeaza in toate sectoarele de constructii , indeosebi in constructiile de poduri , tuneluri si in constructiile civile si industriale , dar si in segmentul constructiilor speciale . Principalul obiectiv al Hidroplasto este asigurarea unui inalt nivel calitativ al produselor furnizate , precum si al lucrarilor executate , investindu-se in acest sens resurse umane si tehnologii avansate in concordanta cu standardele europene . Agrementele tehnice , Certificatele C.E , departmentul de control si monitorizare lucrari , precum si garantiile oferite de minim 10 ani sunt argumente solide pentru a demonstra ca pe primul plan se afla Calitatea si gandirea unei lucrari ca durabilitate pe termen lung.

Pentru ca a devenit un jucator din ce in ce mai activ pe piata din Romania si pentru ca in acest moment avem nevoie de lucruri ce sa ne ajute sa ne aliniem la standardele si cerintele cele mai rigide, Hidroplasto a venit din nou in intampinarea dvs cu cele mai noi si mai inovatoare metode de rezolvare a celor mai complexe proiecte. Astfel, va anuntam pe acesta cale ca beneficiati Gratuit de toate detaliile CAD ale sistemelor oferite doar de Hidroplasto® la sectiunea speciala dedicata proiectantilor si rhitectilor !





                In speranta ca, oferta  de produse si servicii  prezentate va raspunde cerintelor dumneavoastra, va garantam intregul nostru sprijin in realizarea tuturor proiectelor, la cel mai inalt nivel de calitate.

Profile dilatatie- Criterii in alegere

Principalele criterii in alegerea profilelor de dilatatie pentru pereti si tavane, si in instalarea lor



Principalele criterii in alegerea profilelor de dilatatie pentru pereti si tavane, si in instalarea lor

Luni, 09 Aprilie 2012

Profilele de dilatatie pentru pereti si tavane nu sunt solicitate pentru a indeplini in aceeasi masura standardele ca si profilele de pardoseala.

Cu toate acestea, unele defecte ce pot fi evitate pot aparea adesea dupa instalare.

Aceste defecte rezulta simultan din alegerea gresita a profilului constructiv, cat si din instalarea lui incorecta.Pentru alegerea profilelor pentru rosturi de dilatatie perete si tavan trebuie avute in vedere urmatoarele :

–  Miscarea orizontala

–  Modul de asezare (aplicat, incastrat, de compresie)

–  Marimea rostului

–  Mediul in care este montat (obisnuit, industria chimica, industria alimentara etc)

–  Pentru cele montate exterior, informatii despre forta vantului.

Aceste profile pot fi:

  1. Incastrate – profile ce se monteaza sub tencuiala
  2. Aplicate – profile ce se monteaza peste tencuiala

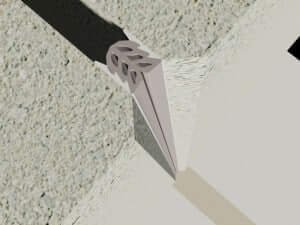

  3. Profile de compresie pentru constructii nou prefabricate (Fatade)
  4. Profile pentru rosturi de trecere pentru acoperisuri suspendate
  5. Profile de tencuire (ghips)

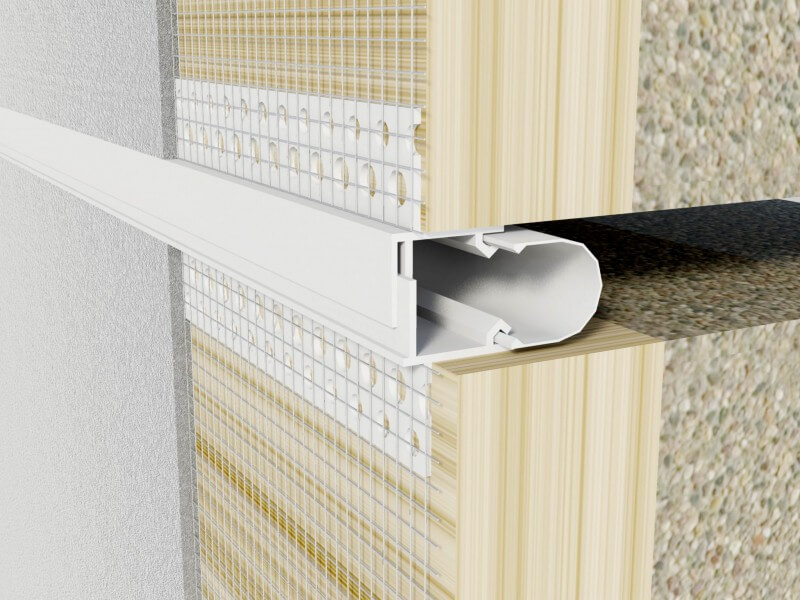

  6. Profile pentru sistemul termic al peretilor (ETICS) – Sistem izolare termica externa
  7. Profile pentru rosturi seismice , aparent identic cu profile pardoseala seria DEFLEX® 850

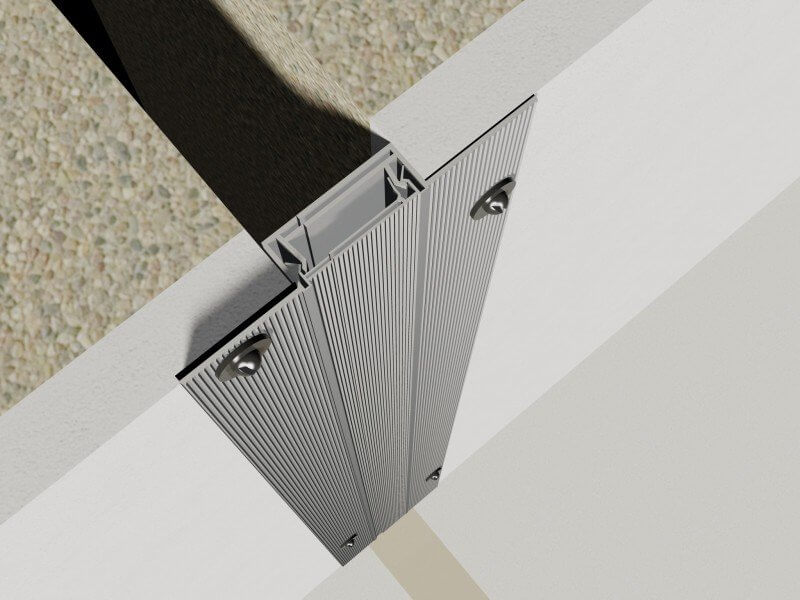

Profil Deflex® 321-100 pentru perete si tavan special



Recomandari de instalare:



  1. Pentru lungimi de rost mai mari ca lungimea standard a barelor laterale (sinelor) de profil (3m, respectiv 4 m), se recomanda sa se comande sinele separat si profilul de insertie separat, si sa se comande profilul de insertie ca o singura piesa de lungimea necesara.
  2. Pentru montare, se va proceda de sus in jos, daca este posibil. In acest scop, introduceti profilul de insertie in prima lungime de sina si strangeti santul sinelor laterale aproximativ la fiecare 10 pana la 20 cm distanta, pe o lungime de circa 1 pana la 2 m, cu clesti in asemenea maniera incat insertia sa nu poata aluneca din sant dupa instalare datorita greutatii proprii.

Aceasta se va face doar pentru primii 1 pana la 2 m lungime.

  1. Puteti acum fixa prima sina pe intreaga ei lungime, astfel :

a). Insurubare

b). Lipire si insurubare

c). Lipire (doar in spatii interioare)

*In acest proces, va rugam verificati ca profilul de insertie este instalat cu precomprimare pastrand aria vizibila descrisa pentru profilul corespunzator. Latimea vizibila dupa instalare poate fi gasita in datele catalogului la dimensiunea S.

  1. Glisati in sus lungimile ulterioare de sina de-a lungul profilului de insertie si fixati sinele laterale ca la punctul 3. Umezind santul de la sinele laterale cu apa cu sapun se va obtine usurarea impingerii in sus a sinelor laterale prin profilul de insertie.
  2. In loc de a proceda ca la punctul 3., puteti deasemenea preveni insertia de  a aluneca, prin utilizarea unei lungimi mai mari de profil de insertie si asigurarea lui prin mijloace mecanice de fixare in zona tavanului ( in mod invizibil, daca este posibil ).

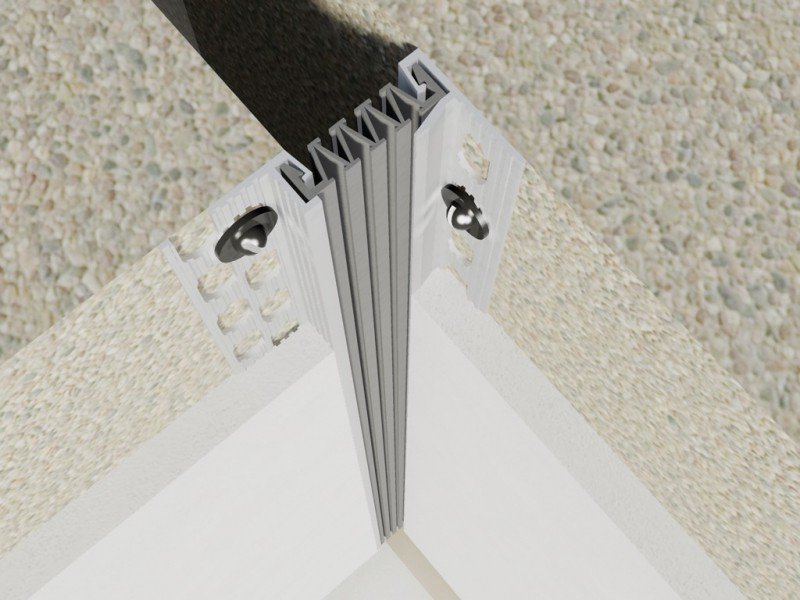

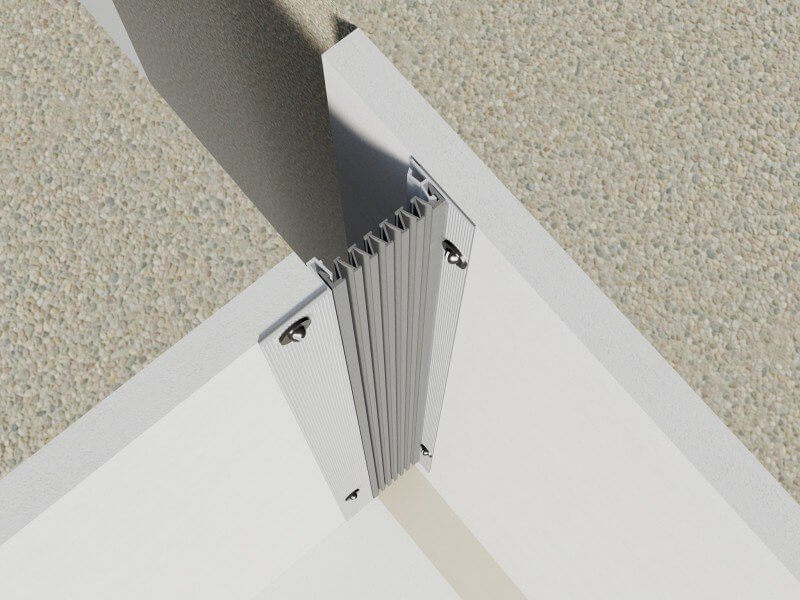

Exemplu profil Deflex® de colt(Ecke)

profil dilatare

profile dilatatie

Profile dilatatie- Proiect Palas Mall Iasi

ub premisa profesionalismului nemtesc , Hidroplasto® continua  sa demonstreze importanta utilizarii produselor atestate conform cerintelor actuale de calitate avand la baza  o indelunga experienta in domeniul constructiilor  si demonstrand permanent o  adaptarea rapida la cerintele pietei . Experienta si tehnologiile pe care compania le ofera dau garantia unor produse si servicii de calitate superioara.

In colaborare cu firmele Eurotiles si Romini Ceaning  ,Hidroplasto a contribuit la lucrarile din  cadrul proiectului PALAS MALL , IASI , prin furnizarea de profile Deflex®, necesare tratarii rosturilor de dilatatie pe o lungime de 140 ml  .Proiectul se intinde pe o suprafata de peste 320.000 de mp si reprezinta o premiera atat nationala cat si pentru portofoliul imobiliar al companiei Iulius Group, fiind cea mai mare investitie realizata vreodata in zona Moldovei.Conform presei locale ,termenul de finalizare a lucrarilor este 31.05.2012.

 Acesta integreaza un complex unic de spatii comerciale, hoteliere, birouri clasa A, apartamente, o parcare subterana de aproximativ 2 500 de locuri si un perimetru de entertainment. Amplul proiect , Palas Iaşi va face parte dintr-un proiect mixt, care mai cuprinde şi hoteluri, clădiri de birouri şi apartamente, investiţia totală fiind estimată la 260 milioane Euro.

Pentru acest proiect  , pe partea de profile pentru rosturi de dilatatie ,s-au utilizat profilele Deflex® din seria 446N-100 si 445-050 special concepute pentru toate tipurile de suprafete.Acestea au in  componenta insertia din Nitriflex® , material de baza cu un grad inalt de calitate confrorm DIN 18541 si componenta aluminiu .

Producţia de profile de îmbinare DEFLEX® este supusă testarii periodice efectuata de către MPA Universitatea Stuttgart. MPA Universitatea Stuttgart este autorizată ca şi autoritate de testare, control şi certificare la nivel european pentru lagăre în cadrul ingineriei structurale şi ca autoritate de testare pentru rosturile de dilataţie. Testarea părţii terţe include verificarea calităţii produsului şi verificarea producţiei în fabrică a producătorului cu documentaţia la intervale specifice şi la discreţia autorităţii de testare.

Hidroplasto si-a castigat pe piata romaneasca respectul si aprecierea profesionistilor prin calitatea si varietatea produselor oferite, prin respectarea termenelor de livrare si prin preturile practicate, adaptate pietei romanesti.

Norme de deviz pentru sisteme HIDROPLASTO

Programul hidroplasto.devizonline.ro permite:

– Crearea si editarea unui deviz folosind norme de deviz pentru sisteme HIDROPLASTO si oferte de preturi din catalogul HIDROPLASTO;
– Calculul cantitatilor de lucrari folosind formule de calcul cu parametri;
– Tiparirea formularului F3 (lista cu cantitati de lucrari, conform ordin 863/2008);
– Tiparirea listelor de materiale, manopera, utilaj, transport atasate devizului.



Hidroplasto a incheiat un parteneriat cu firma Soft magazin ce dezvolta solutii profesionale – norme de deviz si program devize pentru evaluarea, ofertarea si decontarea lucarilor in constructii si instalatii.

Norme de deviz pentru sisteme HIDROPLASTO:

CR01+ – Profile de dilatare Hidroplasto pentru pardoseala

CR02+ – Profile de dilatare Hidroplasto rosturi pardoseala impermeabila

CR03+ – Profile de dilatare Hidroplasto pereti si tavane

CR04+ – Profile de dilatare Hidroplasto pentru rosturi la pardoseli

CR05+ – Profile Hidroplasto pentru rosturi de dilatatie cu izolare termica

CR06+ – Profile hidroizolante Hidroplasto pentru constructii externe / interne

CR07+ – Profile hidroizolante Hidroplasto, pentru rosturi dilatatie externe / interne

CR08+ – Profile hidroizolante Hidroplasto, pentru sigilari structurale

CR09+ – Suporti Hidroplasto elastomerici nearmati pentru grinzi si stalpi de sustinere

CR10+ – Suporti Hidroplasto glisanti elastomerici pentru grinzi si stalpi cu deplasare mare

CR11+ – Benzi de reazem Hidroplasto glisante pentru sustinerea planseelor, cu centrarea sarcinii

CR12+ – Suporti Hidroplasto de amortizare a sunetului pentru suportul podului de scari, plansee, poduri de legatura, etc

CR13+ – Folie glisanta Hidroplasto tip TG

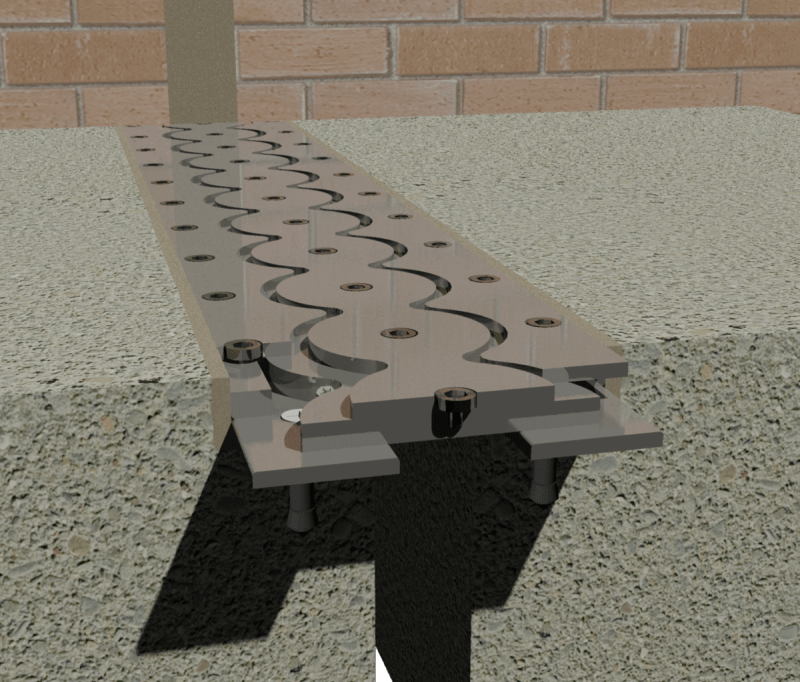

PK02+ – Dispozitiv rosturi dilatatie Hidroplasto tip BJ 50 pentru rosturi la poduri



Preturi la materiale HIDROPLASTO:– Preturile la materialele HIDROPLASTO sunt actualizate constant si sunt furnizate direct de catre producator.



Despre HIDROPLASTO

Hidroplasto este membru al concernului german Besagroup , ce are in componenta sa peste 11 companii , o experienta de peste 51 de ani ,si sucursale in peste 50 de tari.
Besagroup este prezent in Romania prin Hidroplasto , subsidiara a acestui grup. De-a lungul anilor , ne-am infiintat mai multe puncte de lucru in cele mai importante regiuni din Romania . Compania activeaza in toate sectoarele de constructii.



http://hidroplasto.devizonline.ro/

Impermeabilizarea rosturilor de dilatatie ale parcarilor

Imediat ce segmentul  constructiilor civile si industriale si-a reluat pozitia pe harta dezvoltarii marilor proiecte, Hidroplasto se mentine din nou pe primele locuri in ceea ce priveste furnizarea si punerea in opera a materialelor pe care le pune la dispozitia noilor clienti, cat si a celor deja consacrati.
Tratarea rosturilor de dilatatie ale parcarilor unor importante centre comerciale a fost posibila prin utilizarea profilelor impermeabile din clasa  500, respectiv Deflex 500/Nb.
Beneficiarii ELECTROPUTERE Mall Craiova si IRIS Mall Bucuresti, au ales produsele germane constientizand faptul ca folosirea unor profile necorespunzatoare inseamna costuri duble pentru inlocuire, iar solutiile germane echivaleaza cu garantia calitatii.
Antreprenorii cauta solutii moderne si sigure pentru lucrarile pe care le executa, in timp ce Hidroplasto raspunde intotdeauna asteptarilor Inginerilor, arhitectilor cat si a proiectantilor.
Credem si sustinem inovatia de aceea consideram ca piata romaneasca avea neaparata nevoie de tehnologiile oferite de furnizorul dumneavoastra de profile pentru rosturi de dilatatie – Deflex Fugensysteme Gmbh prin Hidroplasto – membru BESAGROUP.

Solutii moderne pentru tratarea rosturilor de dilatatie

Rosturile de dilataţie, permit dilatarea şi contracţia plăcilor de beton fără a genera tensiuni ce pot afecta negativ structurile alăturate.

Un profil de dilataţie este un profil special, realizat pentru tratarea rosturilor, permitânddeplasarea structurilor fără a deteriora stratul de beton sau suprafaţa finită. Date fiind materialele de înaltă calitate folosite în finisaje, folosirea neadecvată a profilelor pentru rosturi, poate conduce la pagube însemnate.

Tratarea rosturilor de dilataţie reprezintă o condiţie obligatorie de îndeplinit în construcţia a două sau mai multe structuri.

Antreprenorii caută soluţii moderne şi sigure pentru lucrările pe care le execută.



HIDROPLASTO răspunde întotdeauna aşteptărilor proiectanţilor, arhitecţilor, cât şi a inginerilor.



Credem şi susţinem inovaţia de aceea considerăm că piaţa românească avea neaparată nevoie de tehnologiile oferite de furnizorul dumneavoastra de profile pentru rosturi de dilatatie – Deflex Fugensysteme GmbH prin HIDROPLASTO – membru BESAGROUP.



Detalii:

www.hidroplasto.rowww.profiledilatatie.ro

tel:  0231.52.25.25, fax: 0231.52.25.26

sau

e-mail: office@hidroplasto.ro

profile dilatatie



Studiu de caz : Sistem impermeabilizare si acoperire a unui rost seismic

Problema

Se cere rezolvarea rostului din pardoseala; zona circulabila, trafic pietonal.

Rezolvare

Pentru rezolvarea rostului seismic, cu dimensiunea de Fb=180mm vor fi folosite urmatoarele profiluri: Besaplast®AAON 500, Deflex®850-150, Deflex®399-150.

Pentru impermeabilizarea rostului, dinspre partea inferioara, se va folosi profilul special Besaplast®AAON 500. El se aplica extern si va hidroizola rostul seismic nepermitand infiltrarea apei . La partea superioara, pentru a se permite trafic pietonal, vom monta profilul seismic Deflex®850-150. Insertia acestui profil poate fi facuta din pardoseala care se foloseste pe intreaga suprafata. Deflex®850-150 poate continua in zona de perete cu profilul Deflex®399-150 care are un aspect identic. Astfel prin folosirea materialelor de o calitate superioara oferite de Hidroplasto® s-a rezolvat rostul seismic.

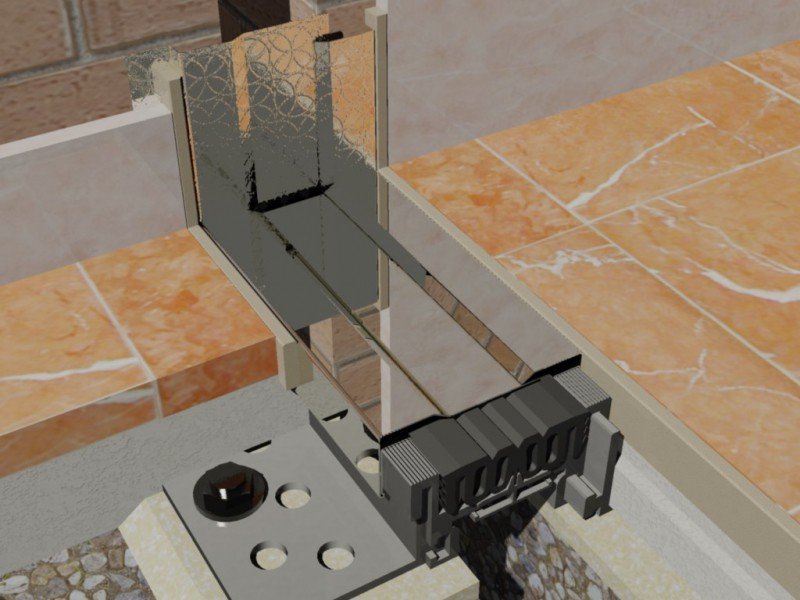

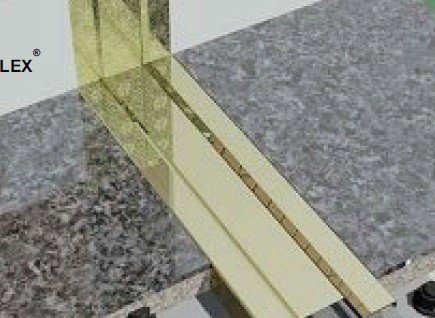

Profile dilatatie design

Profile dilatatie design pentru pardoseala si perete

Profile dilatatie  decorativ pentru proiecte prestigioase . (Palate ,  mall-uri , sedii de birouri)

Profile dilatatie  testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

latimea rostului (mm) Max.  Inaltimea profilului de dilatatie  (mm) Max.  Material
  50                       25 , 30 , 40 , 55 Nitriflex ,   Aluminiu ,Alama ,  Otel Inoxidabil

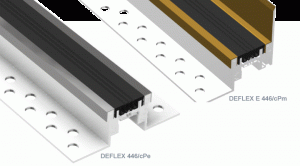

Profil dilatatie design

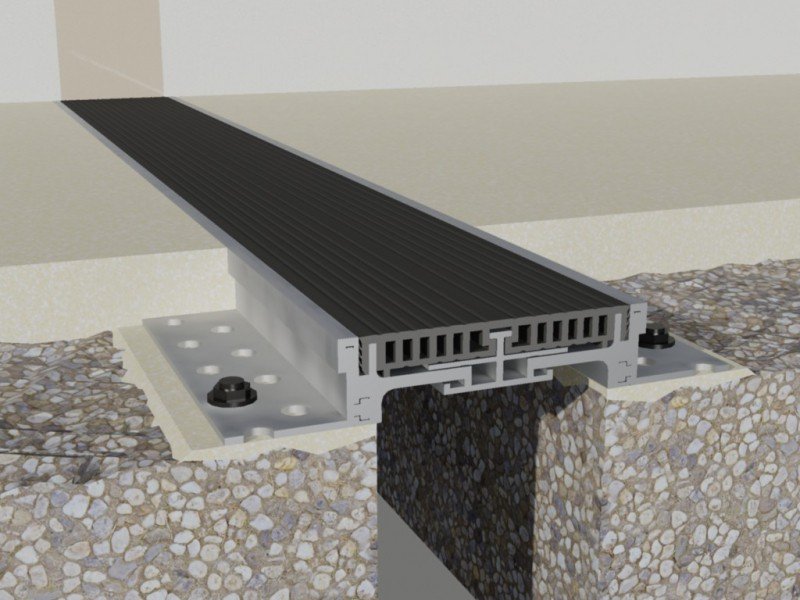

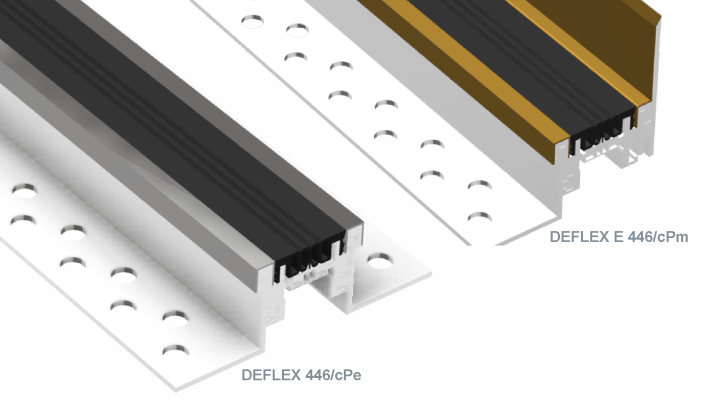

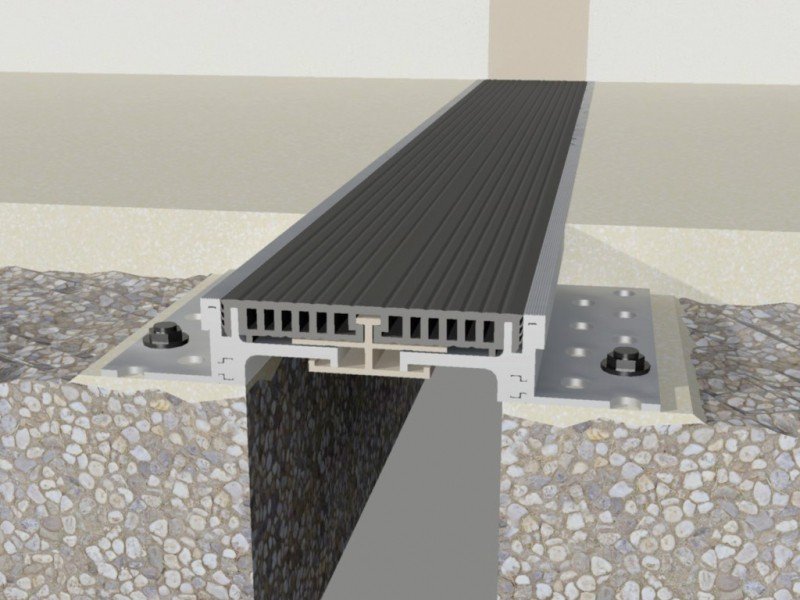

Profile dilatatie design  Hidroplasto 446/cPL



Profile dilatatie  design pentru pardoseala si perete

Profile dilatatie  decorativ pentru proiecte prestigioase . (Palate ,  mall-uri , sedii de birouri)

Profile dilatatie  testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

latimea rostului (mm) Max.  Inaltimea profilului de dilatatie (mm) Max.  Material
  50    40 , 45 , 55 , 60 , 65 , 85 , 105 Nitriflex ,   Aluminiu ,Alama ,  Otel Inoxidabil



Profile dilatatie design



Profile dilatatie design Compania noastra va recomanda urmatoarele culori pentru pardoseli:

-Frosted

-Enigma

-Rain

-Stainless Steel

-Brass



 profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto
 profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto
 profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto
 profil design Hidroplasto profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto



profil design Hidroplastoprofil design Hidroplasto

Ce este un rost de dilatatie?
Urmare a mai multor cauze, elementele structurale ale cladirilor sunt supuse unor solicitari si incarcari interne. Uneori magnitudinea acestor solicitari este prea mare pentru a fi ignorata.

Ce provoaca aceste solicitari si incarcari interne?
Miscari de dilatatie si contractie, diferenta de structura a solului pe care este amplasata constructia, miscarile seismice si sarcina provocata de vant, toate acestea putand determina slabirea rezistentei cladirii.
Pentru a preveni aceste presiuni si solicitari interne suplimentare, in unele cazuri este necesara delimitarea constructiei in mai multe zone, astfel ca fiecare zona sa fie supusa unor tensiuni si solicitari de mai mica intensitate. Aceasta delimitare a constructiei se realizeaza prin crearea unui rost de dilatatie care incepe de la fundatia cladirii si se termina la acoperis, traversand toate nivelurile cladirii: pardoseli, pereti, tavane.
Rostul de dilatatie trebuie determinat in urma unor calcule statice si dinamice facute de ingineri specialisti in structuri. Pe baza unor astfel de calcule, se determina amploarea prevazuta a miscarii structurii si se alege latimea rostului de dilatatie capabil sa absoarba aceasta miscare.
Locatia optima a rostului de dilatatie este de asemeni determinata de ingineri specialisti in structuri, prin luarea in calcul a diverse criterii. De exemplu, daca cladirea este alcatuita din blocuri de diferite dimensiuni, atunci rostul de dilatatie trebuie proiectat pentru a separa aceste blocuri. in cazul in care lungimea cladirii este mai mare de o anumita valoare specificata in standarde, atunci este necesara crearea de rosturi de dilatatie pentru a diviza lungimea cladirii in mai multe zone mai mici.

Pentru ce tipuri de cladiri este necesara crearea unor rosturi de dilatatie?
Centre comerciale, spitale, institutii de invatamant, parcari, cladiri de birouri, fabrici s.a.m.d. ….

Ce este un profil pentru rosturi de dilatatie?
Un profil de dilatatie este un profil special, realizat din aluminiu sau otel, care este utilizat pentru a acoperi rosturile de dilatatie, permitand deplasarea blocurilor din care sunt alcatuite constructiile, fara a deteriora stratul de beton sau materialul de acoperire a acestuia. De obicei, profilul de dilatatie este prevazut cu insertii din cauciuc.

Importanta utilizarii profilelor de dilatatie
In cazul in care nu se utilizeaza profile de dilatatie sau daca se utilizeaza profile de dilatatie neadecvate, pot aparea crapaturi si fisuri la suprafata materialului de finisaj sau la marginile acestuia. De cele mai multe ori, repararea acestor neajunsuri si utilizarea profilului de dilatatie corect costa mult mai mult decat utilizarea de la bun inceput a unui profil de dilatatie corespunzator si intarzie punerea in functiune a imobilului.

Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design

Limitatori de suprafata

Profil dilatatie Hidroplasto 496/AL



Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie cu constructie completa din Metal.

Profile de dilatatie cu  design atractiv.

Profile de dilatatie ce face o conexiune foarte buna cu mortarul datorita partilor din aluminiu perforate.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie





Latimea rostului (mm)Max.  Inaltimea Profile de dilatatie (mm)Max.  Material
 10  35 , 50   Aluminiu



490_AL-3D



Profil dilatatie Hidroplasto 494/MS

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie  foarte potrivite in cazul unei conexiuni dintre o cladire veche si una noua .

Profile de dilatatie cu  conexiune foarte buna cu mortarul din cauza partilor laterale perforate.

Profile de dilatatie cu design atractiv.



Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea rostului (mm)Max.  Inaltimea Profile de dilatatiei (mm)Max.  Material
 8  55   Alama



494_MS-3D-2

Profil dilatatie Hidroplasto 495/P-(VA)

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie cu  o combinatie intre pvc dur sau moale , cu sau fara otel inoxidabil.

Profile de dilatatie cu design atractiv.



Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea rostului (mm)Max.  Inaltimea Profile de dilatatie (mm)Max.  Material
 5  30 , 40 ,45 , 50 PVC , Otel Inoxidabil



495_P-VA-3D

Profil dilatatie Hidroplasto 496

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie  usor de instalat.

Profile de dilatatie cu capacitate  ridicata de preluare a incarcarii .

Profile de dilatatie cu design atractiv.



Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea rostului (mm)Max.  Inaltimea Profile de dilatatie (mm)Max.  Material
 5  20 , 25 , 30 , 40 , 50 , 60  Aluminiu ,  Alama , Cauciuc Celular , Otel Inoxidabil



496-AL-3D



Profil dilatatie Hidroplasto 497/AL & 497/ALE

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie  cu insertie interschimbabila .

Profile de dilatatie disponibile de asemenea cu capac de metal.

Profile de dilatatie cu design atractiv.



Va rugam sa studiati instructiunile de planificare si instalareale acestor profile de dilatatie.

Latimea rostului (mm)Max.  Inaltimea Profile de dilatatie(mm)Max.  Material
 12  50 , 51 , 60 , 61  Nitriflex , Pvc , Aluminiu , Otel Inoxidabil



497_AL-3D





Profile dilatatie pentru perete si tavane

Profile pentru rosturi de dilatatie la perete tavane

Profile dilatatie cu finisaje din pvc sau cauciuc de diverse culori, pentru insertia ce ramane vizibila; aceasta fiind livrata in segmente continue lungi, pentru asigurarea aspectului estetic dupa montaj.



Profil dilatatie perete si tavane   Hidroplasto 24/W



Profil dilatatie   fabricat integral din metal

Profil dilatatie cu banda celulara din cauciuc pentru strat de compensare.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatatie.

Latimea  rostului (mm) Max.  Inaltimea profilului de dilatatie pentru perete si tavane (mm) Max.  Material
 200 , 300 , 400    6 Nitriflex ,   Aluminiu



Profil dilatatie tavan

Profil dilatatie  Hidroplasto 21 /N

Profile de compresie pentru panouri prefabricate , tavane si fatade.

Profil dilatatie foarte compresibil , cu proprietati foarte ridicate  de preluare a miscarii , usor de instalat.



Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie pentru perete si tavane maxim (mm)               Material

8 , 10 , 15 , 20 , 30                                   20 , 25 , 35 , 40 ,60                                Nitriflex

40 , 45 , 50 , 100                                    65 , 70 , 80

mpa-siegel

21_N-020-3D



Profil dilatatie Hidroplasto 21 /P

Profil de acoperire a fatadei si perete.

Profil de dilatatie cu roprietati de preluare a miscarii ridicate.

Profilul de dilatatie este usor de instalat.



Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie pentru perete si tavane maxim (mm)               Material

10 , 15 , 20 , 30    mpa-siegel                                        25 , 30 , 35 , 45                                          Nitriflex

Profil dilatatie



Profil dilatatie  Hidroplasto 22 /P

Profil de acoperire pentru perete.

Profil de dilatatie usor de instalat datorita clupsurilor de prindere din aluminiu.

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel





Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie pentru perete si tavane  maxim (mm)               Material

15-35                                                                  40                                     PVC             mpa-siegel

22_P-050-3D-1





Profil dilatatie  Hidroplasto 23/W+B

Profil de acoperire pentru perete si pardoseli cu mici incarcari.

Profil de dilatatie usor de instalat datorita clipsurilor din otel inoxidabil.

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel



Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie pentru perete si tavane  maxim (mm)               Material

10-35 , 20-40 , 30-50 ,                                             40,60,90                                Pvc , Aluminiu

35-60 , 35-80 , 35-100

mpa-siegel23_W-070-3D



Profil dilatatie Hidroplasto 318

Profil de acoperire pentru perete si tavan.

Profil de dilatatie folosit pentru mascarea marginilor rostului.

Profil de dilatatie din  metal cu insertie Nitriflex

Profil dilatatie usor de instalat .

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie pentru perete si tavane maxim (mm)               Material

30 , 50                                                        11 , 14 , 20                              Nitriflex , Profile metal

mpa-siegel

318-030_3D



Profil dilatatie Hidroplasto 319

Profil de acoperire pentru perete si tavan , fabricat din pvc rigid cu o ridicata rezistenta la impact. (special pentru spitale , scoli , gradinite)

Profil de acoperire interschimbabile, cu o suprafata fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al peretelui/tavanului , usor de curatat ,

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie  maxim (mm)               Material

50 , 80 , 100 , 120 , 140                                     15                                             Pvc Rigid

mpa-siegel

319-050-3D-2



Profil dilatatie  Hidroplasto 320

Profil de acoperire pentru perete si tavan , fabricat din pvc rigid cu o ridicata rezistenta la impact si cu  o suprafata  fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al peretelui/tavanului.

Profil dilatatie cu insertie interschimbabila cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

50 , 80 , 100 , 120                                     15                                                        Nitriflex, Pvc Rigid

mpa-siegel

320-100-3D

Profil  dilatatie Hidroplasto 321

Profil de acoperire pentru perete si tavan in special folosit la spitale , scoli , gradinite , etc.

Profil de acoperire interschimbabil din Pvc rigid  cu rezistenta ridicata la impact si sine din aluminiu cu un cauciuc celular pe aripile acestuia  care compenseaza eventualele iregularitati ale stratului final al peretelui/tavanului.

Profil dilatatie usor de curatat.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

50 , 80 , 100 , 120 , 140    mpa-siegel                                 15                                                  Aluminiu , Pvc Rigid

321-100-3D

Profil dilatatie  Hidroplasto 322

Profil de acoperire pentru fatade ,  perete si  tavan pentru rosturi extrem de late , cu o ridicata putere de preluare a miscarilor avand o suprafata  fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al fatadei ,  peretelui/tavanului.

Profil dilatatie cu insertie interschimbabila cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

30,50 , 80 , 120 ,                                                 15                                            Nitriflex , Aluminiu

200 , 280 , 350  mpa-siegel

322-080-3D



Profil dilatatie Hidroplasto E322



Profil de acoperire pentru fatade ,  perete si  tavan pentru rosturi extrem de late , cu o ridicata putere de preluare a miscarilor avand o suprafata  fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al fatadei ,  peretelui/tavanului.

Profil dilatatie cu  insertie interschimbabila cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

30,50,80, 120 ,                                              15                                                      Nitriflex , Aluminiu

200 , 280 , 350

mpa-siegel322-080-3D-Eck

Profil dilatatie  Hidroplasto 323

Pentru tavane

Profil de dilatatie pentru tavane suspendate .

Profil dilatatie cu  insertie interschimbabila

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

30 , 50 , 80 , 100                                                          50                                  Nitriflex , Aluminiumpa-siegel

323-030-3D





Profil dilatatie  Hidroplasto 324

Profil de acoperire pentru fatade ,  perete si  tavan pentru rosturi extrem de late , cu o ridicata putere de preluare a miscarilor avand o suprafata  fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al fatadei ,  peretelui/tavanului.

Profilul de dilatatie  contine o bariera de vapori contra iegrasiei. (Stop-Apa)

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

50 , 80 , 100 , 120                                                         15                                   Nitriflex , Aluminiu

200 , 280 , 350                                                                                        mpa-siegel

324-Ss-3D

Profil dilatatie Hidroplasto 326

Profil de acoperire pentru fatade,  perete si tavan .

Usor de montat peste tencuiala datorita designului profilului

Profil dilatatie cu  insertie interschimbabila  cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

30 , 50 ,  80 , 100 , 120                                           17                                        Nitriflex , Aluminiu

200 , 280 , 350



mpa-siegel326-050-3D

Profil dilatatie Hidroplasto  E326

Profil  acoperire colt pentru fatade,  perete si tavan .

Usor de montat peste tencuiala datorita designului profilului

Profil dilatatie cu  insertie interschimbabila  cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

30, 50 , 80 , 120 ,                                                  17                                           Nitriflex , Aluminiu

200 , 280 , 350                mpa-siegel



326-050-3D-Eck

Profil dilatatie  Hidroplasto 353

Profil dilatatie cu tesatura integrata din fibra de sticla.

Profil dilatatie cu un sistem de izolare termala integrat , colturi din platic , design atractiv.

ETICS -external thermal insulation composit sistem / Sistem termoizolant extern

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)              Inaltimea profilului de dilatatie maxim (mm)               Material

32                                                             50                                       Nitriflex, Pvc Rigid

mpa-siegel353-030-3D-1

Profil dilatatie  Hidroplasto 360

Profil dilatatie de acoperire pentru pereti .

Profil dilatatie cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

50 , 100                                                                         20                                       Aluminiu

mpa-siegel427-fM-050-3D

Profil dilatatie  Hidroplasto 397

Profil de dilatatie  pentru perete si tavan cu un singur strat sau doua de placi de rigips

Profil dilatatie cu  insertie interschimbabila  cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie maxim (mm)               Material

30 , 50 , 65                                                          15 , 26                                      Nitriflex , Aluminiu

mpa-siegel397-030-3D



Profil dilatatie Hidroplasto 398

Profil de dilatatie  din otel inoxidabil pentru toate tipurile de finisari la perete.

Rezistenta ridicata la mediul coroziv.

Profil dilatatie disponibil si cu o insertie neteda. (cu flexibilitate redusa).

Profilul de dilatatie poate fi folosit impreuna cu profilul de dilatatie din seria Deflex  428 (Profil dilatatie de pardoseala) pentru a oferi o aparenta identica intre pardoseala si perete.

Profil dilatatie cu  insertie interschimbabila  cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

30 , 50                                                    15 , 20                                     Nitriflex, Otel inoxidabil

mpa-siegel

428-d-050-Boden-3D

Profil dilatatie Hidroplasto 399

Profil de dilatatie pentru pereti , pentru zone seismice si regiuni miniere.

Profil de dilataie cu o suprafata neteda.

Profil de dilatatie cu aparenta identica cu profilul de dilatatie  din seria Deflex  850 (pentru pardoseala).

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  (mm)               Material

100 , 150 , 200                                                     35                                           Nitriflex, Aluminiu



mpa-siegel850850-2850-seismic-profile





















Instructiuni  privind instalarea profilelor de dilatatie  de perete si tavan din Deflex, seria 22 / P și 23 / ​​W



Instalare ar trebui să înceapă de la organizarea și deplasarea clemele în canelurile marginilor profilului de dilatatie.
Pregatiti startul suport pentru instalare.
Stratul suport unde urmeaza a fi instalat profilul de dilatatie trebuie sa fie curat , fara impuritati.
Ulterior, așezați profilul de dilatatie  cu clemele instalate.. Apasati incet profilul de dilatatie pana cand clemele intra in rost.



DEFLEX 22 / P



Cheie:
1. Profilul oțel PVC
2. Fixați
3. Fb – extinderea lățime fantei
4. S – lățimea profil vizibil
5. B – lățime totală profil
6. H – înălțimea profilului





Ca etalon, se presupune noua cleme. Numărul clemă poate fi crescută în funcție de tipul subterane.



DEFLEX 23 / W

1. PVC profil dilatatie  / aluminiu
2. Fixați
3. Fb – extinderea lățime fantei
4. S – lățimea profil vizibil
5. B – lățime totală profil
6. H – înălțimea profilului





Ca etalon, patru cleme se presupune că pentru un profil dilatatie de aluminiu, precum și cinci cleme pentru un profil dilatatie din PVC. Numărul de cleme poate fi crescută în funcție de tipul de profil de dilatatie ales.



RECOMANDARI DE INSTALARE PENTRU PROFILELE  DILATATIE DEFLEX PENTRU PERETI DIN SERIILE 318, 322, 326, 335, 343

Pentru lungimi de rost mai mari ca lungimea standard a barelor laterale (sinelor) de profil (3m, respectiv 4 m), se recomanda sa se comande sinele separat si profilul de insertie separat, si sa se comande profilul de insertie ca o singura piesa de lungimea necesara.
Pentru montare, se va proceda de sus in jos, daca este posibil. In acest scop, introduceti profilul de insertie in prima lungime de sina si strangeti santul sinelor laterale aproximativ la fiecare 10 pana la 20 cm distanta, pe o lungime de circa 1 pana la 2 m, cu clesti in asemenea maniera incat insertia sa nu poata aluneca din sant dupa instalare datorita greutatii proprii.
Aceasta se va face doar pentru primii 1 pana la 2 m lungime.
Puteti acum fixa prima sina pe intreaga ei lungime, astfel :
a). Insurubare
b). Lipire si insurubare
c). Lipire (doar in spatii interioare)
In acest proces, va rugam verificati ca profilul de insertie este instalat cu precomprimare pastrand aria vizibila descrisa pentru profilul corespunzator. Latimea vizibila dupa instalare poate fi gasita in datele catalogului la dimensiunea S.
Glisati in sus lungimile ulterioare de sina de-a lungul profilului de insertie si fixati sinele laterale ca la punctul 3. Umezind santul de la sinele laterale cu apa cu sapun se va obtine usurarea impingerii in sus a sinelor laterale prin profilul de insertie.
In loc de a proceda ca la punctul 3., puteti deasemenea preveni insertia de la a aluneca, prin utilizarea unei lungimi mai mari de profil de insertie si asigurarea lui prin mijloace mecanice de fixare in zona tavanului ( in mod invizibil, daca este posibil ).
SERIILE DEFLEX 319, 320, 321 :
Pentru a preveni alunecarea profilelor de insertie, capetele bucatilor de profil au perforatii pentru inserarea de suruburi.
Specificatiile de mai sus pot fi modificate ulterior din motive tehnice.



Profil dilatatie DEFLEX 318





Cheie:
1. Galvanizat profil de otel
2. Material sintetic încrustații
3. Șurub tracțiune / de ancorare montare, adaptat pentru materialul strat subterane
4. W (+/-) – extinderea fantă circulație compensare
5. Fb – extinderea lățime fantei
6. S – lățimea profil vizibil
7. B – lățime totală profil
8. H – înălțimea profilului







Profil dilatatie DEFLEX 326





Cheie:
1. Profile din aluminiu
2. Material sintetic încrustații
3. Șurub tracțiune / de ancorare montare, adaptat pentru materialul strat subterane
4. W (+/-) – extinderea fantă circulație compensare
5. Fb – extinderea lățime fantei
6. S – lățimea profil vizibil
7. B – lățime totală profil
8. H – Profilul inaltime







Profil dilatatie DEFLEX 397





Cheie:
1. Profile din aluminiu
2. Material sintetic încrustații
3. Șurub tracțiune / de ancorare montare, adaptat pentru materialul strat subterane
4. W (+/-) – extinderea fantă circulație compensare
5. Fb – extinderea lățime fantei
6. S – lățimea profil vizibil
7. B – lățime totală profil
8. H – Profilul inaltime







Profil dilatatie  DEFLEX 398





Cheie:
1. Profil din oțel inoxidabil
2. Material sintetic încrustații
3. Șurub tracțiune / de ancorare montare, adaptat pentru materialul strat subterane
4. W (+/-) – extinderea fantă circulație compensare
5. Fb – extinderea lățime fantei
6. S – lățimea profil vizibil
7. B – lățime totală profil
8. H – Profilul inaltime









Profile dilatatie pentru rosturi acoperis si terase impermeabile

Profile dilatatie pentru acoperis si terase impermeabile

Profile dilatatie  impermeabil pentru acoperis Hidroplasto WOD 550



Profile dilatatie impermeabil pentru acoperis WOD 550 sunt folosite la acoperisuri plate, parcari subterane etc.

Caracteristici acestor profile dilatatie impermeabil pentru acoperis :
Profile dilatatie impermeabile pentru acoperis  WOD 550 sunt foarte elastice, cu cauciuc sintetic rezistent la bitum fierbinte, sectiuni vulcanizate prefabricate disponibile.

Metode de fixare ale acestor  profile dilatatie impermeabile pentru acoperis :
– lipite intre straturile de bitum
– fixare mecanica



Profile dilatatie impermeabile  testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile dilatatie impermeabile pentru acoperis  (mm) Max.  Material
 120                        30-50 Nitriflex



Profil dilatatie impermeabil

Pentru imbinarile acestor profile dilatatie impermeabile pentru acoperis se folosesc diverse forme. La cerere putem fabrica orice forma dorita.

Profil dilatatie impermeabil Profil dilatatie impermeabil  Profil dilatatie impermeabil
 249-4  Profil dilatatie impermeabil  Profil dilatatie impermeabil



Profile dilatatie impermeabile Hidroplasto din seria 521

Profile dilatatie impermeabile  pentru acoperis  521 sunt produse din Aluminiu cu Nitriflex

Profile dilatatie cu  capacitatea de a prelua incarcari si miscari mari , avand si o folie hidroizolanta incorporata.

Profile dilatatie impermeabile  pentru acoperis are optiunea de a fi livrat cu capac  din otel inoxidabil

Profile dilatatie impermeabile pentru acoperis testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile dilatatie impermeabile pentru acoperis  (mm) Max.  Material
 50 , 100 , 150                     37 Nitriflex , Aluminiu



Profil acoperis

Profil acoperis















Profile dilatatie impermeabile pentru acoperis Hidroplasto din seria 51

Profile dilatatie impermeabile  pentru acoperis  Nitriflex Serie51 sunt folosite la acoperisuri plate, parcari subterane etc.

Caracteristici ale acestor profile dilatatie impermeabile  pentru acoperis pentru acoperis:
Profile dilatatie impermeabile  pentru acoperis Nitriflex Serie51 sunt foarte elastice rezistente la bitum fierbinte,

Profile dilatatie impermeabile  pentru acoperis  au fitiguri cu scop special, factorul de elmente de fitig sudate.



Profile dilatatie impermeabile  pentru acoperissunt sudabile cu folii impermeabile din PVC sau NBR, (va rugam contactati producatorul foliilor impermeabile).

Profile dilatatie impermeabile  pentru acoperis testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea  rostului (mm) Max.   Inaltimea unui Profil dilatatie impermeabil pentru acoperis (mm) Max.  Material
 15 , 25 , 50 , 80 , 100 , 150                     40 , 45 , 55 Nitriflex



Profil acoperis

Profil acoperis





Profil acoperis







Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Set de vulcanizare pentru aceste profile dilatatie impermeabile

Set vulcanizare profil dilatatie impermeabil







Setul de întărire profilelor de dilatatie impermeabile pentru acoperis include:
1. Utilaj de vulcanizare
2. Matrita
3. Pistol presare
4. Perie de curatire
5. Activator
6. Benzi de cauciuc pentru etansare 50×3 mm sau 80x 3 mm



Profile dilatatie pentru rosturi acoperis si terase impermeabile

Profile dilatatie pentru acoperis si terase impermeabile

Profile dilatatie  impermeabil pentru acoperis Hidroplasto WOD 550



Profile dilatatie impermeabil pentru acoperis WOD 550 sunt folosite la acoperisuri plate, parcari subterane etc.

Caracteristici acestor profile dilatatie impermeabil pentru acoperis :
Profile dilatatie impermeabile pentru acoperis  WOD 550 sunt foarte elastice, cu cauciuc sintetic rezistent la bitum fierbinte, sectiuni vulcanizate prefabricate disponibile.

Metode de fixare ale acestor  profile dilatatie impermeabile pentru acoperis :
– lipite intre straturile de bitum
– fixare mecanica



Profile dilatatie impermeabile  testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile dilatatie impermeabile pentru acoperis  (mm) Max.  Material
 120                        30-50 Nitriflex



Profil dilatatie impermeabil

Pentru imbinarile acestor profile dilatatie impermeabile pentru acoperis se folosesc diverse forme. La cerere putem fabrica orice forma dorita.

Profil dilatatie impermeabil Profil dilatatie impermeabil  Profil dilatatie impermeabil
 249-4  Profil dilatatie impermeabil  Profil dilatatie impermeabil



Profile dilatatie impermeabile Hidroplasto din seria 521

Profile dilatatie impermeabile  pentru acoperis  521 sunt produse din Aluminiu cu Nitriflex

Profile dilatatie cu  capacitatea de a prelua incarcari si miscari mari , avand si o folie hidroizolanta incorporata.

Profile dilatatie impermeabile  pentru acoperis are optiunea de a fi livrat cu capac  din otel inoxidabil

Profile dilatatie impermeabile pentru acoperis testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile dilatatie impermeabile pentru acoperis  (mm) Max.  Material
 50 , 100 , 150                     37 Nitriflex , Aluminiu



Profil acoperis

Profil acoperis















Profile dilatatie impermeabile pentru acoperis Hidroplasto din seria 51

Profile dilatatie impermeabile  pentru acoperis  Nitriflex Serie51 sunt folosite la acoperisuri plate, parcari subterane etc.

Caracteristici ale acestor profile dilatatie impermeabile  pentru acoperis pentru acoperis:
Profile dilatatie impermeabile  pentru acoperis Nitriflex Serie51 sunt foarte elastice rezistente la bitum fierbinte,

Profile dilatatie impermeabile  pentru acoperis  au fitiguri cu scop special, factorul de elmente de fitig sudate.



Profile dilatatie impermeabile  pentru acoperissunt sudabile cu folii impermeabile din PVC sau NBR, (va rugam contactati producatorul foliilor impermeabile).

Profile dilatatie impermeabile  pentru acoperis testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea  rostului (mm) Max.   Inaltimea unui Profil dilatatie impermeabil pentru acoperis (mm) Max.  Material
 15 , 25 , 50 , 80 , 100 , 150                     40 , 45 , 55 Nitriflex



Profil acoperis

Profil acoperis





Profil acoperis







Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Set de vulcanizare pentru aceste profile dilatatie impermeabile

Set vulcanizare profil dilatatie impermeabil







Setul de întărire profilelor de dilatatie impermeabile pentru acoperis include:
1. Utilaj de vulcanizare
2. Matrita
3. Pistol presare
4. Perie de curatire
5. Activator
6. Benzi de cauciuc pentru etansare 50×3 mm sau 80x 3 mm

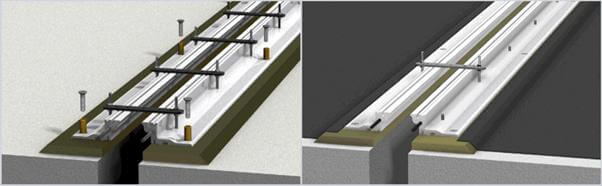

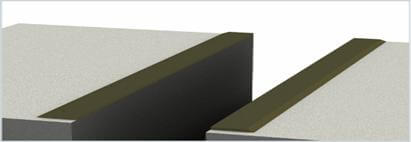

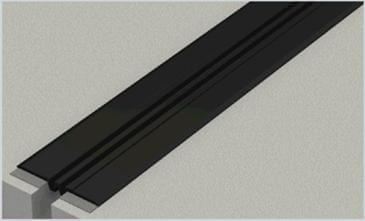

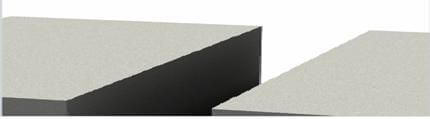

Profile dilatatie cu proprietati de impermeabilizare

Profile dilatatie impermeabile  Hidroplasto 500/Na

Profile dilatatie impermeabil pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie impermeabil este rezistent la petrol ,  se foloseste in special la  parcari supraetajate, punti pentru parcare, parcari subterane, poduri pentru pedestri (pasarele), strat izolator in proiecte repolizare.
Caracteristici:
Profile de dilatatie impermeabile din Metal si Nitriflex 500/Na este simplu de instalat, are insertii interschimbabile, capete de protectie din otel inoxidabil, rezistenta la sare din degivrari, doua straturi de protectie.

Profile  dilatatie impermeabile ce  este disponibil si pentru alte tipuri de rosturi la cerere.(latimea rostului mai mare , miscari mai mari)

Profile  dilatatie impermeabil testat Impermeabil conform watertight – tested acc. to TL/TP-Fü

Profil de dilatatie impermeabil  testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea profilului de dilatatie  impermeabil (mm) Max.  Material
 30 , 50                        20 Nitriflex ,   Aluminiu , Otel Inoxidabil

Profil de dilatatie impermeabil

Profile dilatatie impermeabile  Hidroplasto 500/Nb

Profil de dilatatie impermeabil pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profil de dilatatie impermeabil ce  este rezistent la petrol ,  se foloseste in special la  parcari supraetajate, punti pentru parcare, parcari subterane, poduri pentru pedestri (pasarele), strat izolator in proiecte repolizare.
Caracteristici:

Profil de dilatatie impermeabil nu are la suprafata vizibila suruburile de fixare.

Design atractiv.

Profil de dilatatie impermeabil este disponibil si pentru alte tipuri de rosturi la cerere. (latimea rostului mai mare , miscari mai mari)

Profil de dilatatie impermeabil testat Impermeabil conform watertight – tested acc. to TL/TP-Fü

Profil de dilatatie impermeabil testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.   Inaltimea profilului de dilatatie  impermeabil (mm) Max.  Material
 50 , 70                    45 Nitriflex ,   Aluminiu , Otel Inoxidabil

500_Nb-3D

Profile dilatatie impermeabile Hidroplasto 500/NcL

Profil de dilatatie impermeabil pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profil de dilatatie impermeabil este rezistent la petrol ,  se foloseste in special la  parcari supraetajate, punti pentru parcare, parcari subterane, poduri pentru pedestri (pasarele), strat izolator in proiecte repolizare.
Caracteristici:

Profil de dilatatie impermeabil nu are la suprafata vizibila suruburile de fixare.

Profil de dilatatie impermeabil cu design atractiv.

Profil de dilatatie impermeabil ce  este disponibil si pentru alte tipuri de rosturi la cerere. (latimea rostului mai mare , miscari mai mari)

Profil de dilatatie impermeabil  testat Impermeabil conform watertight – tested acc. to TL/TP-Fü

Profil de dilatatie impermeabil  testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.   Inaltimea profilului de dilatatie  impermeabil (mm) Max.  Material
 70                   80 Nitriflex ,   Aluminiu , Otel Inoxidabil

Profil de dilatatie impermeabil

Profile dilatatie impermeabile Hidroplasto 501/a

Profil de dilatatie impermeabil pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profil de dilatatie impermeabil este rezistent la petrol ,  se foloseste in special la  parcari supraetajate, punti pentru parcare, parcari subterane, poduri pentru pedestri (pasarele), strat izolator in proiecte repolizare.
Caracteristici:

Profil de dilatatie impermeabil cu insertie interschimbabila.

Profil de dilatatie impermeabil ce  are o suprafata de otel inoxidabil.

Profil de dilatatie impermeabil cu design atractiv.

Profil de dilatatie impermeabil ce  este disponibil si pentru alte tipuri de rosturi la cerere. (latimea rostului mai mare , miscari mai mari)

Profil de dilatatie impermeabil testat Impermeabil conform watertight – tested acc. to TL/TP-Fü

Profil de dilatatie impermeabil testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.   Inaltimea profilului de dilatatie  impermeabil (mm) Max.  Material
 60                    35 Nitriflex ,   Aluminiu , Otel Inoxidabil

Profil de dilatatie impermeabil

La cerere va putem oferi si alte profile special fabricate pentru proiectul dumneavoastra.

Profile  dilatatie impermeabile – instructiuni de instalare :

Caracteristici ale profilelor de dilatatie impermeabile DEFLEX 500/Nb-100 , H=45mm                              Tabel 1



Fb (mm) 100
H (mm) 45
B (mm) aprox. 260
S (mm) aprox. 140
Adaptare la miscare w (mm) 50(+25/-25)
Material Aluminim, nitriflex, otel inoxidabil
Lungimea standard (m) 4



Profile  dilatatie impermeabile DEFLEX 500/Nb-100, sunt fabricate din aluminiu, nitriflex, otel inoxidabil

  1. Corp profile dilatatie  impermeabile DEFLEX 500/Nb-100

Corpul profilului de dilatatie impermeabil este compus din aluminiu de inalta rezistenta, cu insertie elastica de nitriflex.

Partea superioara a profilului de dilatatie impermeabil este acoperita de un capac fabricat din otel inoxidabil.

Caracteristicile aluminiului se regasesc in Proprietatile Materialului  trecute in tabelul 2.

Profil dilatatie

Fig. 1

Profile de dilatatie impermeabil DEFLEX 500/Nb-100, H=45mm

Caracteristici aluminiu                                                                    Tabel 2

 Material Aluminiu 6063 Metoda de testare
Rezistenta la rupere
Intensitate randament Rp 0,2 min. 215 N/mm²
Limita strapungerii izolatiei Rm min. 245 N/mm²
Alungire A5 min 6%
Duritate
Numar orientare ca. 10-15 Conform Webster B
Numar orientare ca. 70 Conform Vinckers
Conductibilitate termala la 20 °C 190 W/m, °C
Densitate 2,7 kg/dm³
Coeficient extindere la incalzire 23×10⁶/°C
Elasticitatea modulelor 70.000 N/mm²
Module de rigiditate 27.000 N/mm²
Valoare Poisson 0.33
Rezistenta incendiu A1

 2. Forma si dimensiuni (tabel 3, tabel 4, )

Profilele  de dilatatie impermeabile tip Deflex sunt segmente drepte din  aluminiu cu o lungime de 4000 mm, latimea si inaltimea profilului variind in functie de tipul acestuia. Dimensiunile profil de dilatatie impermeabilprofilelorlor sunt specificate in tabelul 3.





3. Dimensiune profil de dilatatie impermeabil  Deflex 500/Nb-100

                                                                                                                            Tabel 3

Tip Total miscare(w) Lungime (L) Latime rost (Fb) Latime profil (B)  Inaltime (H)
DEFLEX mm mm mm mm mm
500/Nb-100 50 4000 100 140 45

 4. Dimensiune cutie exterioara

                                                                                                                             Tabel 4

A B C
Cu tranzitie beton mm mm
260 45 100



A – latimea casetei;

B – grosimea casetei;

C – latimea rostului;



 II. Materiale si utilaje folosite



  1. Materiale necesare:
  • Profilul de dilatatie impermeabil tip DEFLEX 500/Nb-100;
  • Substante chimice de fixare inclusiv ancore, saibe, piulite ;
  • Adeziv special, bicomponent pentru legatura bariera de vapori – beton existent, bariera de vapori si profil de dilatatie impermeabil Deflex 500/Nb-100 ;
  • Bariera de vapori din Nitriflex ( WATERBARRIER);
  • Mortar fibroranforsat tixotropic monocomponent (MAPEGROUT SC FIBER , Emaco Fast Fiber sau alt material similar ) pentru realizarea tranzitiei ;
  • Adeziv epoxi-poliuretanic bicomponent (ADESILEX G19 )

2.  Utilaje necesare

  • Generator;
  • Compresor cu aer pentru curatarea gaurilor forate pentru fixare;
  • Perie electrica cu sarma;
  • Flex pentru debitare
  • Polizor de beton;
  • Paleta de mixare;
  • Cheie dinamometrica;

3. Montarea profilelor de dilatatie impermeabile tip Deflex 500/Nb

Montarea presupune urmatoarele etape:

3.1 Realizarea casetei de montare si pregatirea suprafetei de beton:

  • Curatarea zonei unde va fi montat dispozitivul;
  • Aducerea zonei la aceeasi liniaritate (daca este cazul)
  • După ce suprafața este curățată, aceasta se amorseaza

Deflex 500Nb 1

3.2 Realizarea stratului suport

  • Indepartarea incluziunilor ramase si spalarea suprafetei;
  • Spalarea zonei si suflarea acesteia cu aer sub presiune;
  • Pentru a uniformiza suprafata, este necesar să se creeze un strat de bază, folosind rășină epoxidică (pe ambele părți ale rostului de dilatare), cu o lățime de cca. 20-30 mm peste brațele suportului ale profilelor de aluminiu.
  •  Trasarea si realizarea gaurilor pentru montarea sistemului de ancorare

 Deflex 500Nb 2

 Pentru montarea profilelor se folosesc ancore cu reactie chimica compuse din tija filetata si rasina de fixare in beton a tijei.

Cu ajutorul dispozitivelor folosite ca sablon ( acestea se alineaza pe lungimea rostului) se marcheaza centrul gaurilor, se ridica dispozitivele si se executa gaura conform dimensiunilor recomandate de catre producator. Dupa executarea gaurilor acestea se curata cu jet de aer sub presiune, se introduce in ele pana la 75% din inaltimea lor  rasina de fixare in beton a tijelor, dupa care se realizeaza procedeul de fixare a tijelor filetate.

3.3. Montarea profilelor de dilatatie impermeabile

Montarea profilelor de dilatatie impermeabile incepe cu montarea waterbarrierului. Aceasta este mai lat decat profilul de dilatatie impermeabil. Marginile barierei de vapori  trebuie sa fie in linie cu marginile profilului de dilatatie impermeabil, surplusul se va regasi in partea centrala a rostului prin crearea unui orificiu in centrul rostului. Intre acest covor de cauciuc si beton cat si intre covorul de cauciuc si profilul de dilatatie impermeabil se aplica un adeziv pentru o etansare perfecta a rostului

Se monteaza primul profil de dilatatie impermeabil, se strang piulitele (cu ajutorul unei chei dinamometrice) dupa care prin procedeul lamba – uluc va fi etansat cu ajutorul unui adeziv, apoi se monteaza restul profilelor de dilatatie impermeabil. Se procedeaza astfel pana cand toate profilele de dilatatie impermeabile sunt montate.

Suprafetele de aluminiu care aderă direct la nivelul pardoselei trebuie să fie bine curătate, prin eliminarea oricăror uleiuri sau grăsimi, înainte de instalare.
Asezati în profilele laterale pe stratul de răsină epoxidică pregătit initial, asigurându-vă că nu sunt create bule de aer. Apăsati usor profilul cu un ciocan de cauciuc până la egalizarea cu suprafata de finisaj.

Răsina proaspăt aplicata trebuie să patrunda in striatiile profiului de aluminiu.

După aplicarea rasinii epoxidice, se elimina clemele de predeterminare a distantei de montare.Se vor utiliza cleme adecvate tipului de profil. Se vor respecta recomandarile de instalare ale producatorului.
Ancorarea profilul trebuie să se facă la o distanță de cca. 300 mm, și aprox. 50 mm de la marginea profilului de aluminiu.

Deflex 500Nb 4

După fixarea partilor de aluminiu, se monteaza membrana din nitriflex. Aceasta membrana va  se va lipi de beton cu ajutorul unei rasini epoxidice.

Deflex 500Nb 5

Apoi, se fixeaza capacele de protecție din oțel inoxidabil. După instalarea capacelor, îndepărtați folia protectoare. Segmentele din oțel inoxidabil sunt livrate în sectiuni de doi metri sau patru metri lungime.

Deflex 500Nb 7

Insertia din nitriflex se va suda cap la cap, în caz contrar, profilul de dilatatie nu va îndeplini standardul privind etanșeitatea.

După instalare profilului de dilatatie , se poate începe executia suprafeței de tranzitie sau acoperirea acestuia cu un strat de finisaj similar cu restul suprafetei. Intre marginile profilului si suprafata de paroseala se lasa un rost care pe timpul lucrarilor se umple cu polisiren. Dupa fixarea profilului, se realizeaza tranzitia cu ajutorul unui beton special.

Deflex 500Nb 8



   Profile  dilatatie impermeabile Deflex 505 Instructiuni de instalare

  1. Zona pe care urmeaza a se efectua instalarea trebuie sa fie lipsita de impuritati, uleiuri, grasimi, etc.

Deflex 505 1

2. Realizarea stratului suport.

Deflex 505 2

  1. Aplicarea rasinii epoxidice pentru fixare profil.

Deflex 505 3

  1. După lipirea cu adeziv al profilului de dilatatie impermeabil din nitriflex de beton, se fixeaza capacul de aluminiu.

Deflex 505 4

  1. Finalizarea montajului.

Deflex 505 6



Profile dilatatie pentru rosturi la pardoseala

Profile dilatatie Hidroplasto 423/ALR

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu piesa de sigilare  incorporata .

Profile  dilatatie  cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie

Latimea  rostului (mm) Max.  Inaltimea acestor profile de dilatatie (mm) Max.  Material
 30 , 50 , 70 , 90 , 110    15 , 20 , 25 , 35 , 43 , 48 ,

58 , 63 , 68 , 88 108 , 138  ,

  Aluminiu

Profile dilatatie

Profile dilatatie  Hidroplasto 423/NALR

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu montaj aplicat (la suprafata).

Profile  dilatatie cu piesa de sigilare incorporata.

Profile  dilatatie cu optiune de bariera de vapori incorporata.

Profile  dilatatie cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie

Latimea  rostului (mm) Max.  Inaltimea acestor profile de dilatatie (mm) Max.  Material
 50 , 75 , 90 , 115 , 135   43   Aluminiu

Profil dilatare pardoseala

Profile dilatatie Hidroplasto 23/W

Profile  dilatatie de acoperire fabricat integral din metal

Profile  dilatatie cu banda celulara din cauciuc pentru strat de compensare.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie

Latimea  rostului (mm) Max.   Inaltimea acestor profile de dilatatie(mm) Max.  Material
 200 , 300 , 400                                    6 Nitriflex ,   Aluminiu

Profil dilatatie tavan

Profile dilatatie  Hidroplasto 422

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie l folosite in special la hale industriale .

Profile  dilatatie cu capacitate de reluare a incarcarii ridicate

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie

Latimea  rostului (mm) Max.   Inaltimea acestor profile de dilatatie (mm) Max.  Material
50 , 75                                  30   Aluminiu

Profil dilatatie pardoseala

Profile dilatatie   Hidroplasto 429

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie ce poate prelua o miscare de pana la 40 mm.

Profile  dilatatie cu instalare usoara ,  cu un cordon de sigilare si profil trapezoidal din Nitriflex.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea  rostului (mm) Max.   Inaltimea acestor profile de dilatatie (mm) Max.  Material
 35 – 120                                   41   Nitrifle , Aluminiu

Profil dilatare rost

Profile dilatatie  Hidroplasto 430

Profile dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu  design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea  rostului (mm) Max.  Inaltimea acestor profile de dilatatie (mm) Max.  Material
 40 , 75 , 110    43 , 48 , 58 , 63 , 68 , 88 , 108 , 138 Nitriflex ,   Aluminiu

Profile pentru rosturi de dilatatie

Profile dilatatie  Hidroplasto 450

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie fara metal , fabricat din mixtura din lemn si plastic.

Profile  dilatatie special fabricat pentru camere cu umiditate ridicata si pentru exterior (terase etc.)

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea  rostului (mm) Max.  Inaltimea acestor profile de dilatatie (mm) Max.  Material
 50    50 , 60 , 70   Mixtura din lemn si plastic

Profil pentru terase si camere cu umiditate ridicata

Profile dilatatie  Hidroplasto 510

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie impermeabile cu  rezistenta la petrol .

Profile  dilatatie ce se  se folosesc in special la parcari subterane , supraterane , etc.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile de dilatatie (mm) Max.  Material
 100    60  Nitriflex ,  Aluminiu , Otel Inoxidabil

Profil dilatatie impermeabil

Profile dilatatie  Hidroplasto 860

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1..mpa-nrw-qualitylabel

Latimea rostului (mm) Max.   Inaltimea acestor profile de dilatatie(mm) Max.  Material
 140 , 180 , 210 , 240 , 280 , 340   43 , 48 , 58 , 63 , 68 , 88 , 108 , 138  Nitriflex ,  Aluminiu

Profil seismic

Profile dilatatie  Hidroplasto 870

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatiefabricat pentru rosturi foarte late.

Profile  dilatatie cu banda din Nitriflex integrat pentru compensarea suprafetei.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.
mpa-nrw-qualitylabel

Latimea rostului (mm) Max.   Inaltimea acestor profile de dilatatie(mm) Max.  Material
 380 , 540    35  Nitriflex ,  Aluminiu

Profil dilatatie seismic

Diferite insertii pentru aceste profil de dilatatie din seria 446

329-4 330-4 331-4 332-4
 333-4  334-4  335-4  336-4
 337-4  338-4  339-4  340-4



Profile pentru rosturi de dilatatie la pardoseala fabricate din Metal si Nitriflex

Profile dilatatie  Hidroplasto 414

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu  suprafata neteda si design atractiv.

Profile  dilatatie cu  proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie(mm)

Max.

 Material
 35  43 , 48 , 58 , 63 , 68 88 , 108 , 138  Nitriflex , Aluminiu

mpa-siegel414-035-3D

Profile dilatatie  Hidroplasto 426/G

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu  proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
50  43 , 48 , 58 , 63 , 68 88 , 108 , 138  Nitriflex , Aluminiu

mpa-siegel426_G-080-3D

Profile dilatatie Hidroplasto 426/NG

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie aplicate cu instalare la suprafata.

Profile  dilatatie cu suprafata neteda si design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea acestor profile de dilatatie (mm)               Material

80 , 100                                                            43                                                 Nitriflex , Aluminiu

mpa-siegel426_NG-080-3D

Profile dilatatie Hidroplasto 428/030

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu rezistenta ridicata la mediul coroziv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                 Inaltimea acestor profile de dilatatie maxim (mm)                     Material

30                                                             20 , 35 , 45 , 50 , 55 ,  60                                                       Nitriflex , Otel Inoxidabil

mpa-siegel428-d-030-3D

Profile dilatatie  Hidroplasto 428/050

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu rezistenta ridicata la mediul coroziv.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea acestor profile de dilatatie maxim (mm)               Material

50                                                               20 , 35 , 45 , 50 , 55 ,  60                                         Nitriflex , Aluminiu

mpa-siegel428-d-050-Boden-3D

Profile dilatatie  Hidroplasto 445

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea acestor profile de dilatatie maxim (mm)               Material

50                                                               20 , 25 , 35 , 50                                  Nitriflex , Aluminiu

mpa-siegel445-050-3D

Profile dilatatie  Hidroplasto 445/e

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea acestor profile de dilatatie maxim (mm)               Material

50                                                   21 , 26 , 36 , 51                                                                   Nitriflex , Aluminiu , Otel Inoxidabil

Profile dilatatie  Hidroplasto 445/m

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu suprafata finala cu capace de alama.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea acestor profile de dilatatie maxim (mm)               Material

50                                                                21 , 26 , 36 , 51                               Nitriflex , Aluminiu , Alama

mpa-siegel445-Profil.pardoseala.s-050-3D-1

Profile dilatatie  Hidroplasto 446/a

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie insertie interschimbabila.

Profile  dilatatie proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea acestor profile de dilatatie maxim (mm)               Material

20                                                         20 ,  35                                                                       Nitriflex , Aluminiu

mpa-siegel446_a-020-3D

Profile dilatatie  Hidroplasto 446/Ta

Profile  dilatatie pentru pardoseala cu podea de PVC/Vynil, carpeta etc.

Profile  dilatatie cu excesul final:  3mm & 5 mm

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)              Inaltimea acestor profile de dilatatiei maxim (mm)               Material

20                                                   23 , 25 , 38 , 40                                                                              Nitriflex , Aluminiu

mpa-siegel446-Ta-020-3D

Profile dilatatie  Hidroplasto 446/b

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
 30 , 50 , 65c 15 , 20 , 26 , 35 , 50 , 60 , 80  Nitriflex , Aluminiu

mpa-siegel446_b-020-3D (2)

Profile dilatatie  Hidroplasto 446/Tb

Profile de dilatatie pentru pardoseala cu podea de PVC/Vynil, carpeta etc.

Profile  dilatatie cu excesul final:  3mm & 5 mm

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
30 , 50 , 65  18 , 20 , 23 , 25 , 29 , 31 , 38 40 , 53 , 55

68 , 70 , 83 , 85

 Nitriflex , Aluminiu

mpa-siegel446-Tb-030-3D

Profile dilatatie  Hidroplasto 446/N

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                 Inaltimea acestor profile de dilatatiei maxim (mm)               Material

20 , 30 ,  50 ,  65 , 100                                    17 , 26 , 30                                                                      Nitriflex , Aluminiu

mpa-siegel446n-profile-elastomer

Profile dilatatie Hidroplasto 446/TN

Profile de dilatatie pentru pardoseala cu podea de PVC/Vynil, carpeta etc.

Profile  dilatatie cu excesul final:  3mm & 5 mm

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea acestor profile de dilatatiemaxim (mm)               Material

20 , 30 , 50 , 65                                     20 , 22 , 29 , 31                                                                          Nitriflex , Aluminiu

mpa-siegel446-TN-050-3D

Profile dilatatie Hidroplasto 446/NV

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profil di;atatie  aplicat.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea acestor profile de dilatatie maxim (mm)               Material

30 , 50 , 65                                                           27                                                                                                 Nitriflex , Aluminiu

mpa-siegel446-NV-030-3D

Profile dilatatie Hidroplasto 446/c

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie u proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie(mm)

Max.

 Material
30 , 50 , 65  35 , 40 , 50 , 55 , 60 , 80, 100 , 130  Nitriflex , Aluminiu

mpa-siegel446-c-030-Standard-3D

Profile dilatatie Hidroplasto 446/TC

Profile  dilatatie pentru pardoseala cu podea de PVC/Vynil, carpeta etc.

Profile  dilatatie cu excesul final:  3mm & 5 mm

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
30 , 50 , 65  38 , 40 , 43 , 45 , 53 , 58 , 60 , 63 , 65 , 83

85 , 103 , 105 , 133 , 135

 Nitriflex , Aluminiu

mpa-siegel446tc-profile-elastomer

Profile dilatatie Hidroplasto 446/Cp

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu insertie interschimbabila , suport central si sina de ghidare prin constructia profilului de dilatatie.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
 50  30 , 40 , 50 , 55 , 60 , 80 , 100 , 130  Nitriflex , Aluminiu

mpa-siegel446-cP-030-Standard-3D

Profile dilatatie Hidroplasto 446/cPe& 446/cPm

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu insertie interschimbabila , suport central si sina de ghidare prin constructia profilului de dilatatie.

Suparafata acestor profile de dilatatie poate fi din capac fabricat din  Otel inoxidabil sau Alama

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
 50  36 , 41 , 51 , 56 , 61 , 81 , 101 , 131  Nitriflex , Aluminiu , Otel Inoxidabil

mpa-siegel446cpe-profile-elastomer

Profile dilatatie Hidroplasto 446/c-100

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila , suport central si sina de ghidare prin constructia profilulu de dilatatie.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea  rostului (mm)

Max.

 I Inaltimea acestor profile de dilatatie(mm)

Max.

 Material
 100 20 , 35 , 40 , 50 , 55 , 60 , 80 , 100 , 130  Nitriflex , Aluminiu

446-c-100-Alu-3D-0

Profile dilatatie Hidroplasto 446/cl

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
 100 20 , 35 , 40 , 50 , 55 , 60 , 80 , 100 ,  Nitriflex , Aluminiu , Pvc Rigid

mpa-siegel446-cl-100-HPVC-3D-1

Profile dilatatie  Hidroplasto 446/cxl-140

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv.

Profile  dilatatie cu insertie interschimbabila , suport central si sina de ghidare prin constructia profilului de dilatatie.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
 140 20 , 35 , 40 , 50 , 55 , 60 , 80 , 100 , 130  Nitriflex , Aluminiu

mpa-siegelProfil Cxl-140

Profile dilatatie  Hidroplasto 446/cxl-170

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu insertie interschimbabila , suport central si sina de ghidare prin constructia profilului de dilatatie.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

 Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
 170  35 , 40 , 50 , 55 , 60 , 80 , 100 , 130  Nitriflex , Aluminiu

Hidroplasto446-cxl-170-3D-1

Profile dilatatie  Hidroplasto 488

Profile  dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu suprafata neteda si design atractiv..

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

  Inaltimea acestor profile de dilatatiei (mm)

Max.

 Material
 80 , 100  35 , 40 , 50 , 55 , 60 , 80 , 100 , 130  Nitriflex , Aluminiu

mpa-siegel488-080-3D-1

Profile dilatatie  Hidroplasto 489/c

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu insertie interschimbabila.

Profil dilatatie cu sistem de fixare reglabil pentru grosimea diferita a stratului final.

Profile  dilatatie cu proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm)

Max.

 Inaltimea acestor profile de dilatatie (mm)

Max.

 Material
 60  30 , 40 , 50 , 55 , 60 , 80  Nitriflex , Aluminiu

mpa-siegel489_c-060-3D

Profile dilatatie  Hidroplasto 489/ce & 489/cm

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile  dilatatie cu insertie interschimbabila.

Profile  dilatatie cu sistem de fixare reglabil pentru grosimea diferita a stratului final.

Profile  dilatatie cu capace de otel inoxidabil sau alama.

Profile  dilatatie proprietati antistatice.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Profile  dilatatie testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea acestor profile de dilatatie maxim (mm)               Material

60                                                               31 , 41 , 51 , 61 , 81                                                    Nitriflex , Aluminiu , Alama , Otel Inoxidabil

mpa-siegelbras489_c-060-3D (1)

Profile  Hidroplasto- Prag Rutier  U1

Profil  pentru trafic rutier folosi pentru incetinirea vitezei , cu constructie din aluminiu in interior pentru fixare in podea.

Pentru reducerea vitezei in parcari , rampe de acces , etc.

Va rugam sa studiati instructiunile de planificare si instalare.

Latime  rostului (mm) Max.   Inaltimea acestor profile de dilatatie (mm) Max.  Material
   70  PVC ,   Aluminiu

Profil pentru incetinirea vitezei

Profile  Hidroplasto-   U2

Profil  pentru protectia cablurilor .

Profil cu 3 canale special pentru a fi folosit pe santiere.

Va rugam sa studiati instructiunile de planificare si instalare.

Latime  rostului (mm) Max.  Inaltimea acestor profile de dilatatie(mm) Max.  Material
   60  PVC ,   Aluminiu

Profil protectie cabluri

 Instructiuni de instalare a profilelor de dilatatie:

Sprafața pe care urmeaza a fi montat profilul de rost pentru dilatatie, trebuie să fie curățata, lipsita de impuritati, uleiuri, grasimi sau alte materiale. După ce suprafața este curățată, trebuie aplicata o amorsa pentru a se realiza fixarea.

Pentru a uniformiza suprafata, este necesar să se creeze un strat de bază, folosind rășină epoxidică (pe ambele părți al profilului de dilatatie ) sau folosind un mortar special , cu o lățime de cca. 20-30 mm peste brațele suportului al profilului de aluminiu

Dupa ce rasina sau mortarul s-au uscat scoateti clemele de predeterminare a montajului. Utilizați ancore adecvate pentru valorile de încărcare și de suprafață tipul de instalație.
Ancorarea profilului de dilatatie de pardoseala trebuie să se facă la o distanță de cca. 300 mm, și aprox. 50 mm de la marginea profilului de dilatatie din aluminiu.
Pentru a instala patru metri liniari de profil, o nevoie de cca. 30 ancore, care dă o utilizare de 7,5 ancore pentru un metru liniar de profil de dilatatie de pardoseala.

După instalare profilului de dilatatie de pardoseala, se poate începe cu executarea suprafețelor de finisaj.
