Archive for mai, 2015

Profile dilatatie design

Profile dilatatie design pentru pardoseala si perete

Profile dilatatie  decorativ pentru proiecte prestigioase . (Palate ,  mall-uri , sedii de birouri)

Profile dilatatie  testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

latimea rostului (mm) Max.  Inaltimea profilului de dilatatie  (mm) Max.  Material
  50                       25 , 30 , 40 , 55 Nitriflex ,   Aluminiu ,Alama ,  Otel Inoxidabil



Profil dilatatie design



Profile dilatatie design  Hidroplasto 446/cPL



Profile dilatatie  design pentru pardoseala si perete

Profile dilatatie  decorativ pentru proiecte prestigioase . (Palate ,  mall-uri , sedii de birouri)

Profile dilatatie  testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

latimea rostului (mm) Max.  Inaltimea profilului de dilatatie (mm) Max.  Material
  50    40 , 45 , 55 , 60 , 65 , 85 , 105 Nitriflex ,   Aluminiu ,Alama ,  Otel Inoxidabil



Profile dilatatie design



Profile dilatatie design Compania noastra va recomanda urmatoarele culori pentru pardoseli:

-Frosted

-Enigma

-Rain

-Stainless Steel

-Brass



 profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto
 profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto
 profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto
 profil design Hidroplasto profil design Hidroplasto  profil design Hidroplasto  profil design Hidroplasto



profil design Hidroplastoprofil design Hidroplasto

Ce este un rost de dilatatie?
Urmare a mai multor cauze, elementele structurale ale cladirilor sunt supuse unor solicitari si incarcari interne. Uneori magnitudinea acestor solicitari este prea mare pentru a fi ignorata.

Ce provoaca aceste solicitari si incarcari interne?
Miscari de dilatatie si contractie, diferenta de structura a solului pe care este amplasata constructia, miscarile seismice si sarcina provocata de vant, toate acestea putand determina slabirea rezistentei cladirii.
Pentru a preveni aceste presiuni si solicitari interne suplimentare, in unele cazuri este necesara delimitarea constructiei in mai multe zone, astfel ca fiecare zona sa fie supusa unor tensiuni si solicitari de mai mica intensitate. Aceasta delimitare a constructiei se realizeaza prin crearea unui rost de dilatatie care incepe de la fundatia cladirii si se termina la acoperis, traversand toate nivelurile cladirii: pardoseli, pereti, tavane.
Rostul de dilatatie trebuie determinat in urma unor calcule statice si dinamice facute de ingineri specialisti in structuri. Pe baza unor astfel de calcule, se determina amploarea prevazuta a miscarii structurii si se alege latimea rostului de dilatatie capabil sa absoarba aceasta miscare.
Locatia optima a rostului de dilatatie este de asemeni determinata de ingineri specialisti in structuri, prin luarea in calcul a diverse criterii. De exemplu, daca cladirea este alcatuita din blocuri de diferite dimensiuni, atunci rostul de dilatatie trebuie proiectat pentru a separa aceste blocuri. in cazul in care lungimea cladirii este mai mare de o anumita valoare specificata in standarde, atunci este necesara crearea de rosturi de dilatatie pentru a diviza lungimea cladirii in mai multe zone mai mici.

Pentru ce tipuri de cladiri este necesara crearea unor rosturi de dilatatie?
Centre comerciale, spitale, institutii de invatamant, parcari, cladiri de birouri, fabrici s.a.m.d. ….

Ce este un profil pentru rosturi de dilatatie?
Un profil de dilatatie este un profil special, realizat din aluminiu sau otel, care este utilizat pentru a acoperi rosturile de dilatatie, permitand deplasarea blocurilor din care sunt alcatuite constructiile, fara a deteriora stratul de beton sau materialul de acoperire a acestuia. De obicei, profilul de dilatatie este prevazut cu insertii din cauciuc.

Importanta utilizarii profilelor de dilatatie
In cazul in care nu se utilizeaza profile de dilatatie sau daca se utilizeaza profile de dilatatie neadecvate, pot aparea crapaturi si fisuri la suprafata materialului de finisaj sau la marginile acestuia. De cele mai multe ori, repararea acestor neajunsuri si utilizarea profilului de dilatatie corect costa mult mai mult decat utilizarea de la bun inceput a unui profil de dilatatie corespunzator si intarzie punerea in functiune a imobilului.

Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design , Profile dilatatie design

Limitatori de suprafata

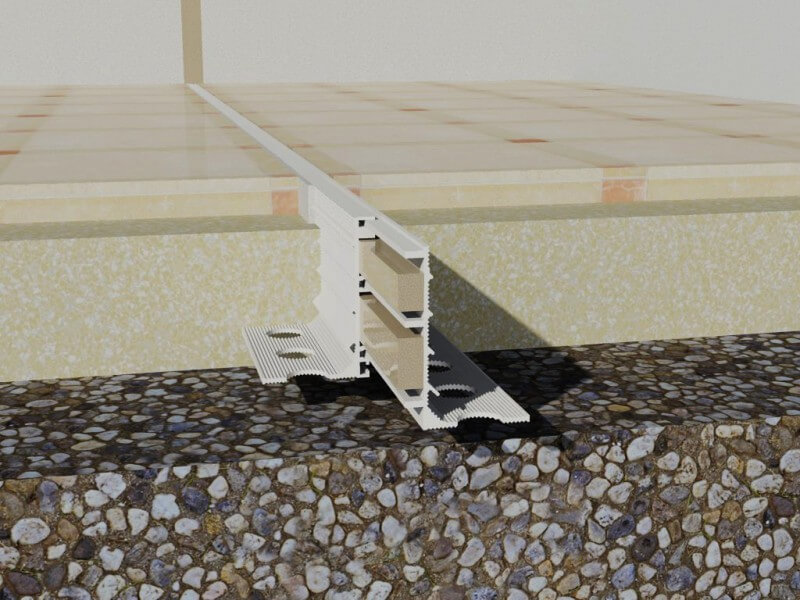

Profil dilatatie Hidroplasto 496/AL



Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie cu constructie completa din Metal.

Profile de dilatatie cu  design atractiv.

Profile de dilatatie ce face o conexiune foarte buna cu mortarul datorita partilor din aluminiu perforate.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie





Latimea rostului (mm)Max.  Inaltimea Profile de dilatatie (mm)Max.  Material
 10  35 , 50   Aluminiu



490_AL-3D

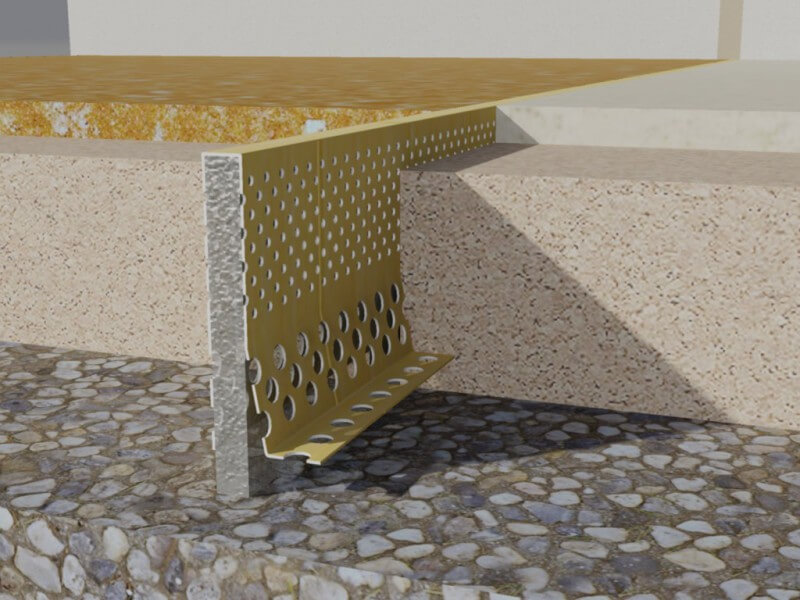

Profil dilatatie Hidroplasto 494/MS

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie  foarte potrivite in cazul unei conexiuni dintre o cladire veche si una noua .

Profile de dilatatie cu  conexiune foarte buna cu mortarul din cauza partilor laterale perforate.

Profile de dilatatie cu design atractiv.



Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea rostului (mm)Max.  Inaltimea Profile de dilatatiei (mm)Max.  Material
 8  55   Alama



494_MS-3D-2

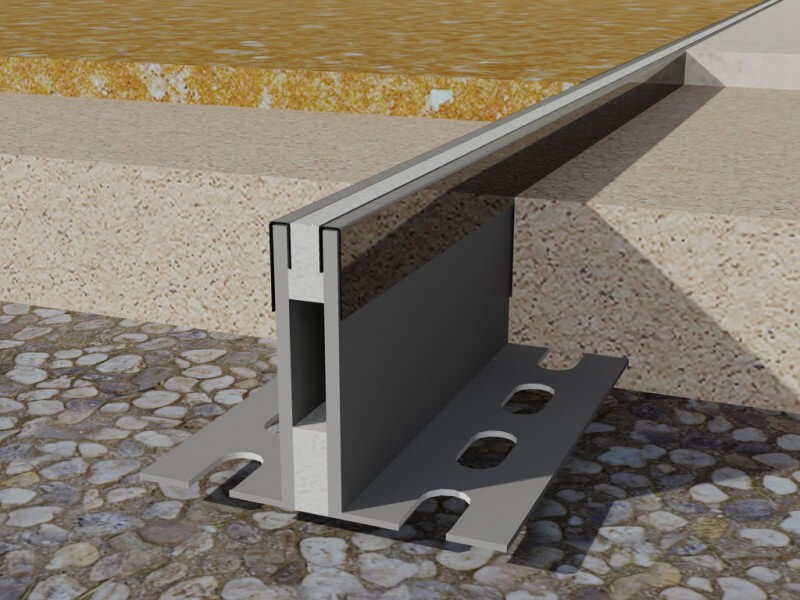

Profil dilatatie Hidroplasto 495/P-(VA)

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie cu  o combinatie intre pvc dur sau moale , cu sau fara otel inoxidabil.

Profile de dilatatie cu design atractiv.



Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea rostului (mm)Max.  Inaltimea Profile de dilatatie (mm)Max.  Material
 5  30 , 40 ,45 , 50 PVC , Otel Inoxidabil



495_P-VA-3D

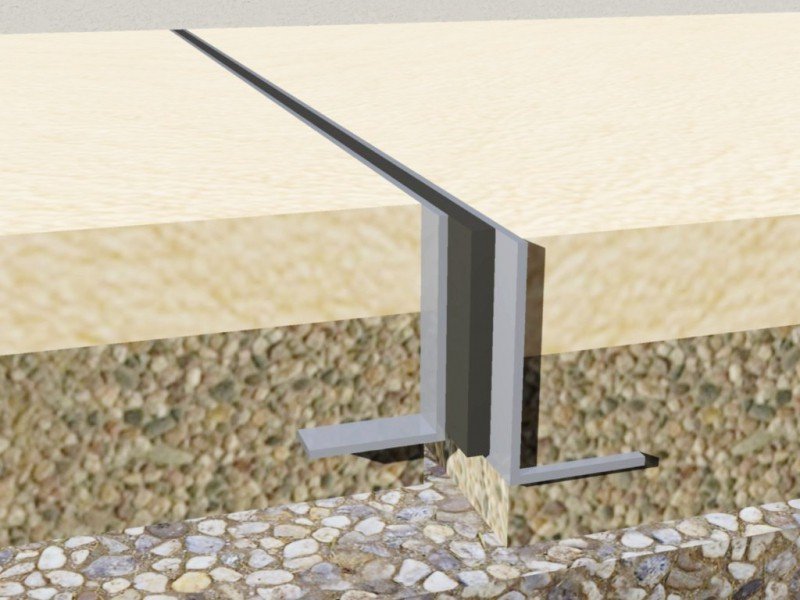

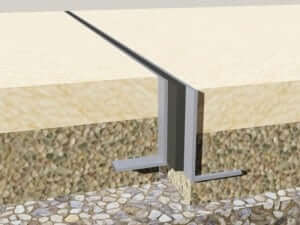

Profil dilatatie Hidroplasto 496

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie  usor de instalat.

Profile de dilatatie cu capacitate  ridicata de preluare a incarcarii .

Profile de dilatatie cu design atractiv.



Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie.

Latimea rostului (mm)Max.  Inaltimea Profile de dilatatie (mm)Max.  Material
 5  20 , 25 , 30 , 40 , 50 , 60  Aluminiu ,  Alama , Cauciuc Celular , Otel Inoxidabil



496-AL-3D

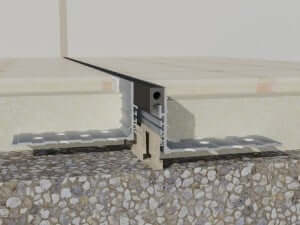

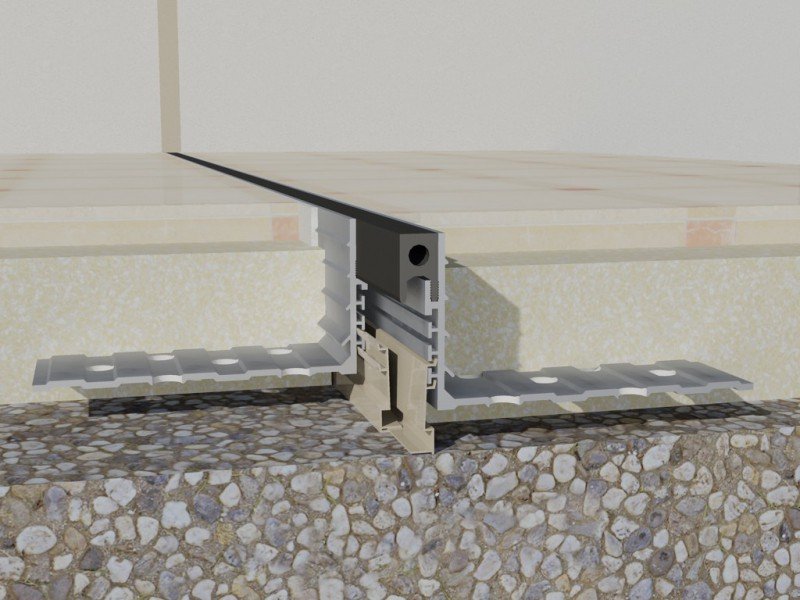

Profil dilatatie Hidroplasto 497/AL & 497/ALE

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile de dilatatie  cu insertie interschimbabila .

Profile de dilatatie disponibile de asemenea cu capac de metal.

Profile de dilatatie cu design atractiv.



Va rugam sa studiati instructiunile de planificare si instalareale acestor profile de dilatatie.

Latimea rostului (mm)Max.  Inaltimea Profile de dilatatie(mm)Max.  Material
 12  50 , 51 , 60 , 61  Nitriflex , Pvc , Aluminiu , Otel Inoxidabil



497_AL-3D





Profile dilatatie pentru perete si tavane

Profile pentru rosturi de dilatatie la perete tavane

Profile dilatatie cu finisaje din pvc sau cauciuc de diverse culori, pentru insertia ce ramane vizibila; aceasta fiind livrata in segmente continue lungi, pentru asigurarea aspectului estetic dupa montaj.

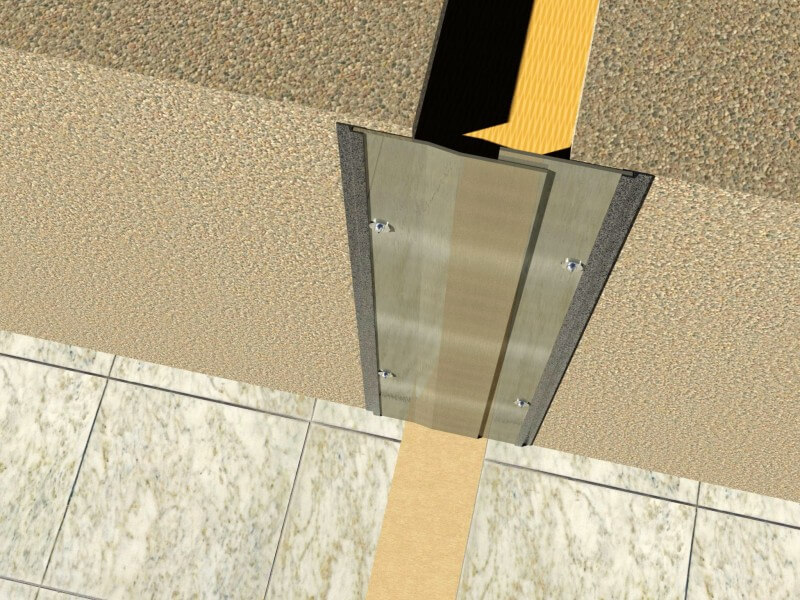

Profil dilatatie perete si tavane   Hidroplasto 24/W



Profil dilatatie   fabricat integral din metal

Profil dilatatie cu banda celulara din cauciuc pentru strat de compensare.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatatie.

Latimea  rostului (mm) Max.  Inaltimea profilului de dilatatie pentru perete si tavane (mm) Max.  Material
 200 , 300 , 400    6 Nitriflex ,   Aluminiu



Profil dilatatie tavan

Profil dilatatie  Hidroplasto 21 /N

Profile de compresie pentru panouri prefabricate , tavane si fatade.

Profil dilatatie foarte compresibil , cu proprietati foarte ridicate  de preluare a miscarii , usor de instalat.



Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie pentru perete si tavane maxim (mm)               Material

8 , 10 , 15 , 20 , 30                                   20 , 25 , 35 , 40 ,60                                Nitriflex

40 , 45 , 50 , 100                                    65 , 70 , 80

mpa-siegel

21_N-020-3D

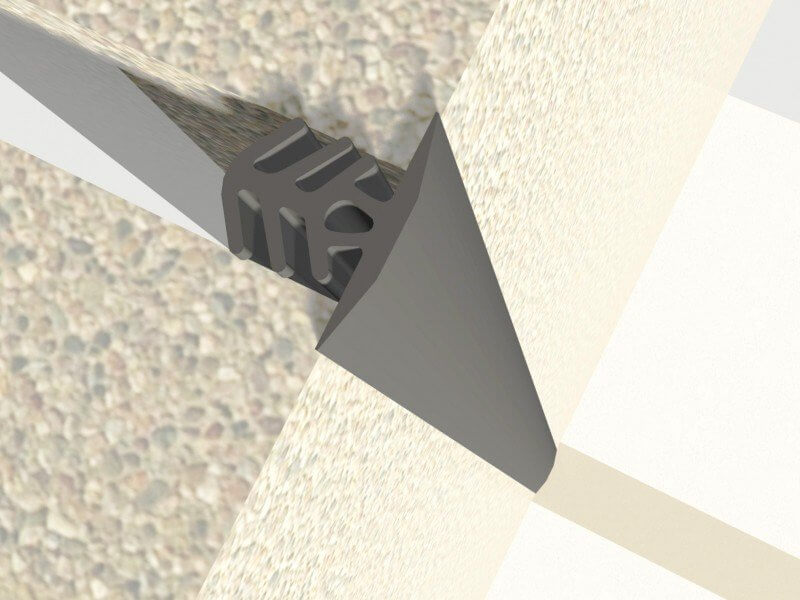

Profil dilatatie Hidroplasto 21 /P

Profil de acoperire a fatadei si perete.

Profil de dilatatie cu roprietati de preluare a miscarii ridicate.

Profilul de dilatatie este usor de instalat.



Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie pentru perete si tavane maxim (mm)               Material

10 , 15 , 20 , 30    mpa-siegel                                        25 , 30 , 35 , 45                                          Nitriflex

Profil dilatatie

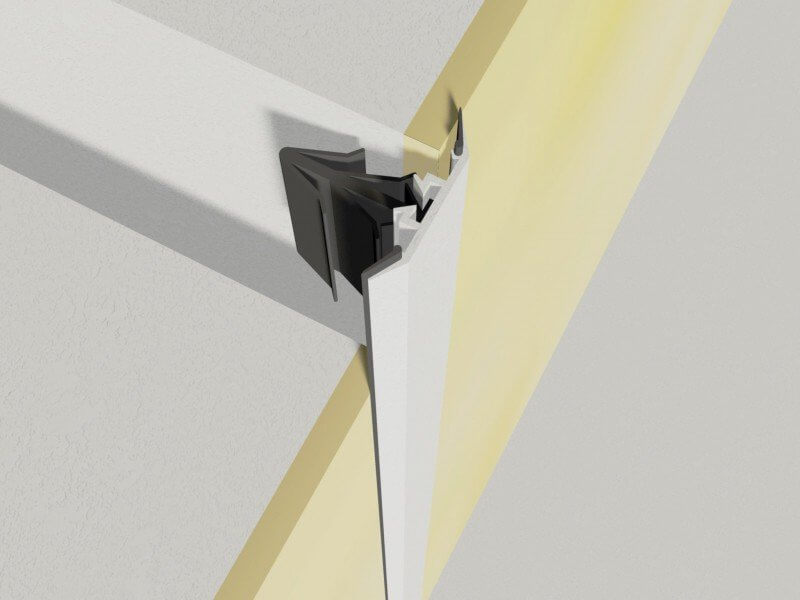

Profil dilatatie  Hidroplasto 22 /P

Profil de acoperire pentru perete.

Profil de dilatatie usor de instalat datorita clupsurilor de prindere din aluminiu.

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel





Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie pentru perete si tavane  maxim (mm)               Material

15-35                                                                  40                                     PVC             mpa-siegel

22_P-050-3D-1

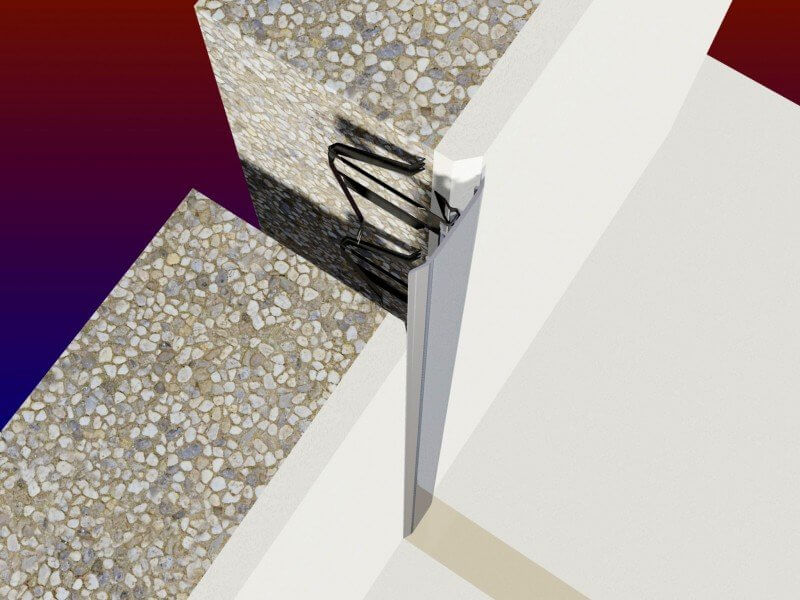

Profil dilatatie  Hidroplasto 23/W+B

Profil de acoperire pentru perete si pardoseli cu mici incarcari.

Profil de dilatatie usor de instalat datorita clipsurilor din otel inoxidabil.

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel



Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie pentru perete si tavane  maxim (mm)               Material

10-35 , 20-40 , 30-50 ,                                             40,60,90                                Pvc , Aluminiu

35-60 , 35-80 , 35-100

mpa-siegel23_W-070-3D

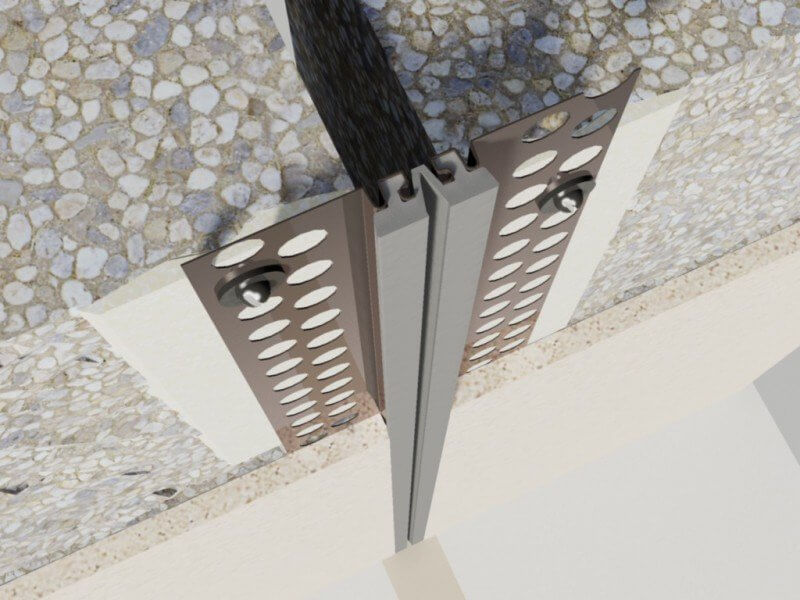

Profil dilatatie Hidroplasto 318

Profil de acoperire pentru perete si tavan.

Profil de dilatatie folosit pentru mascarea marginilor rostului.

Profil de dilatatie din  metal cu insertie Nitriflex

Profil dilatatie usor de instalat .

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie pentru perete si tavane maxim (mm)               Material

30 , 50                                                        11 , 14 , 20                              Nitriflex , Profile metal

mpa-siegel

318-030_3D

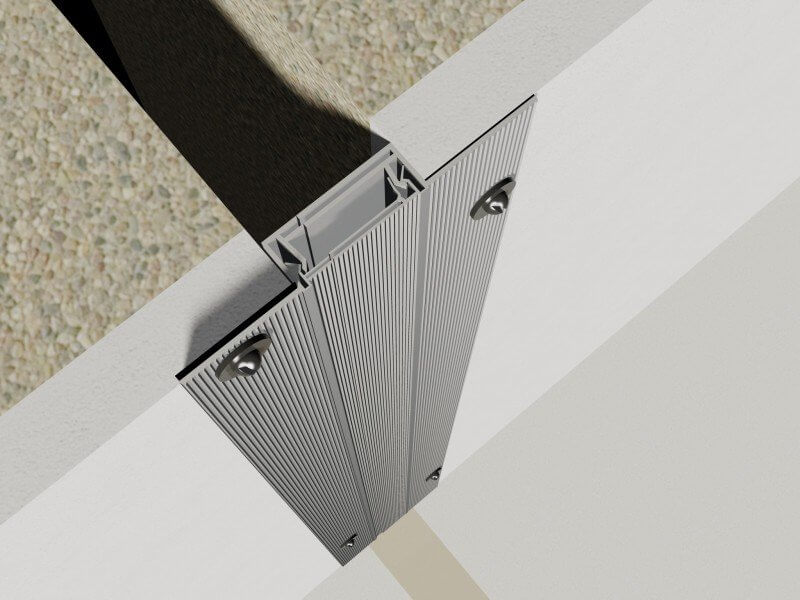

Profil dilatatie Hidroplasto 319

Profil de acoperire pentru perete si tavan , fabricat din pvc rigid cu o ridicata rezistenta la impact. (special pentru spitale , scoli , gradinite)

Profil de acoperire interschimbabile, cu o suprafata fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al peretelui/tavanului , usor de curatat ,

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie  maxim (mm)               Material

50 , 80 , 100 , 120 , 140                                     15                                             Pvc Rigid

mpa-siegel

319-050-3D-2

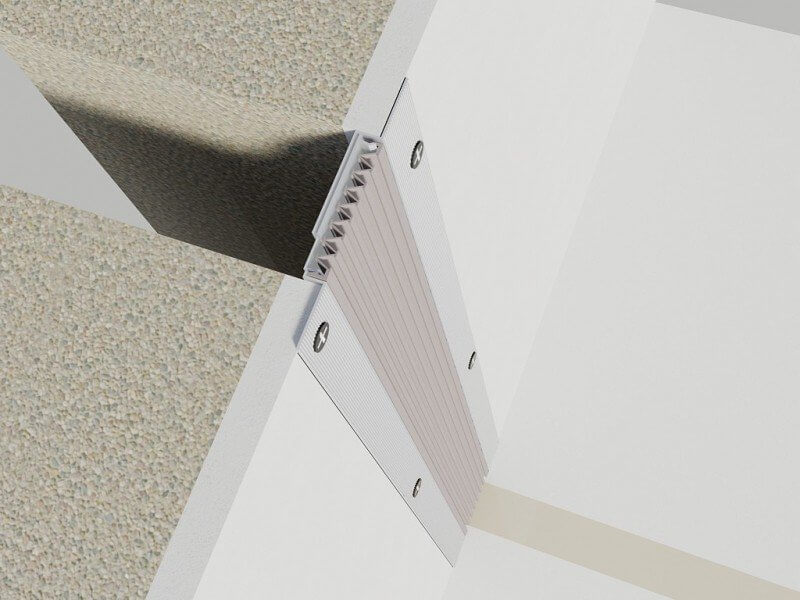

Profil dilatatie  Hidroplasto 320

Profil de acoperire pentru perete si tavan , fabricat din pvc rigid cu o ridicata rezistenta la impact si cu  o suprafata  fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al peretelui/tavanului.

Profil dilatatie cu insertie interschimbabila cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

50 , 80 , 100 , 120                                     15                                                        Nitriflex, Pvc Rigid

mpa-siegel

320-100-3D

Profil  dilatatie Hidroplasto 321

Profil de acoperire pentru perete si tavan in special folosit la spitale , scoli , gradinite , etc.

Profil de acoperire interschimbabil din Pvc rigid  cu rezistenta ridicata la impact si sine din aluminiu cu un cauciuc celular pe aripile acestuia  care compenseaza eventualele iregularitati ale stratului final al peretelui/tavanului.

Profil dilatatie usor de curatat.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

50 , 80 , 100 , 120 , 140    mpa-siegel                                 15                                                  Aluminiu , Pvc Rigid

321-100-3D

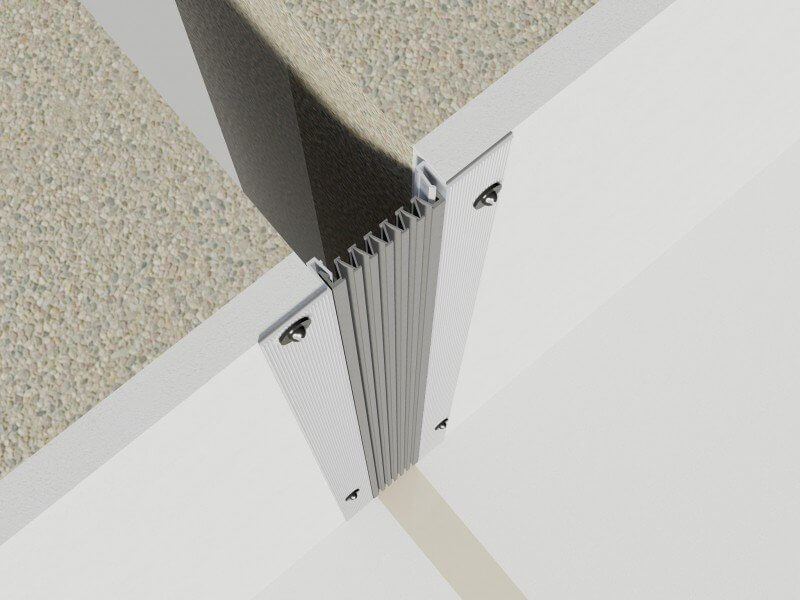

Profil dilatatie  Hidroplasto 322

Profil de acoperire pentru fatade ,  perete si  tavan pentru rosturi extrem de late , cu o ridicata putere de preluare a miscarilor avand o suprafata  fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al fatadei ,  peretelui/tavanului.

Profil dilatatie cu insertie interschimbabila cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

30,50 , 80 , 120 ,                                                 15                                            Nitriflex , Aluminiu

200 , 280 , 350  mpa-siegel

322-080-3D

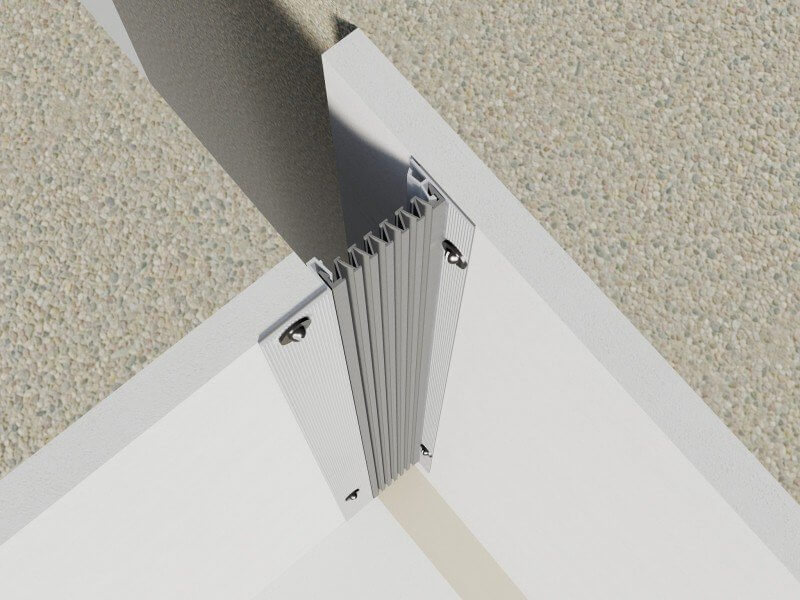

Profil dilatatie Hidroplasto E322



Profil de acoperire pentru fatade ,  perete si  tavan pentru rosturi extrem de late , cu o ridicata putere de preluare a miscarilor avand o suprafata  fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al fatadei ,  peretelui/tavanului.

Profil dilatatie cu  insertie interschimbabila cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

30,50,80, 120 ,                                              15                                                      Nitriflex , Aluminiu

200 , 280 , 350

mpa-siegel322-080-3D-Eck

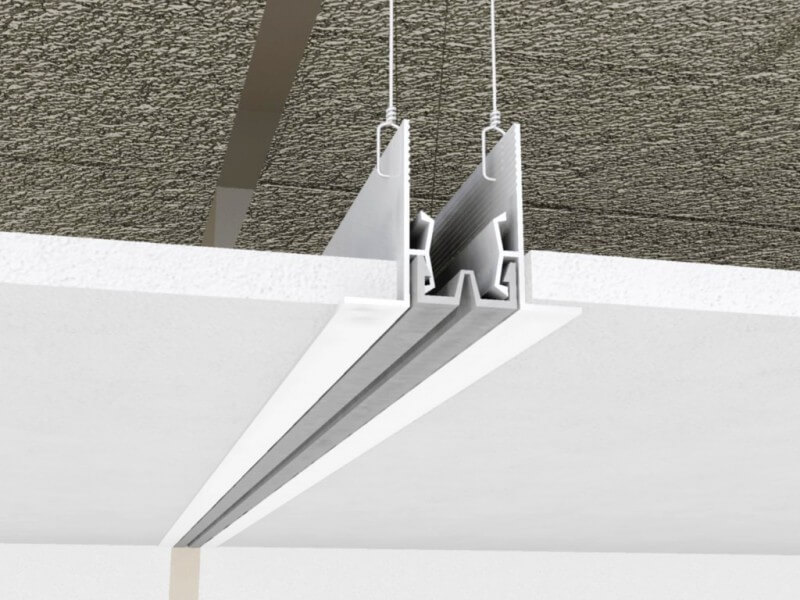

Profil dilatatie  Hidroplasto 323

Pentru tavane

Profil de dilatatie pentru tavane suspendate .

Profil dilatatie cu  insertie interschimbabila

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

30 , 50 , 80 , 100                                                          50                                  Nitriflex , Aluminiumpa-siegel

323-030-3D

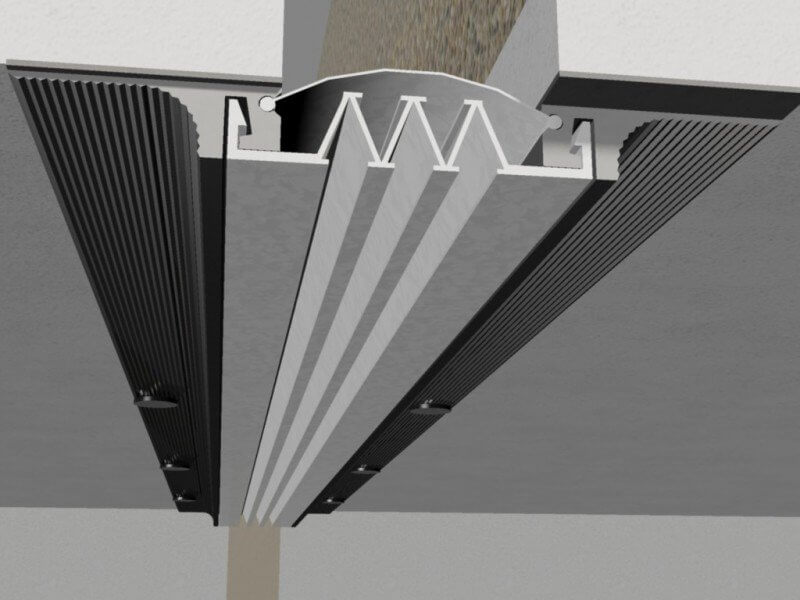

Profil dilatatie  Hidroplasto 324

Profil de acoperire pentru fatade ,  perete si  tavan pentru rosturi extrem de late , cu o ridicata putere de preluare a miscarilor avand o suprafata  fina de cauciuc celular (pe aripile profilului) ce compenseaza anumite iregularitati la stratul final al fatadei ,  peretelui/tavanului.

Profilul de dilatatie  contine o bariera de vapori contra iegrasiei. (Stop-Apa)

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

50 , 80 , 100 , 120                                                         15                                   Nitriflex , Aluminiu

200 , 280 , 350                                                                                        mpa-siegel

324-Ss-3D

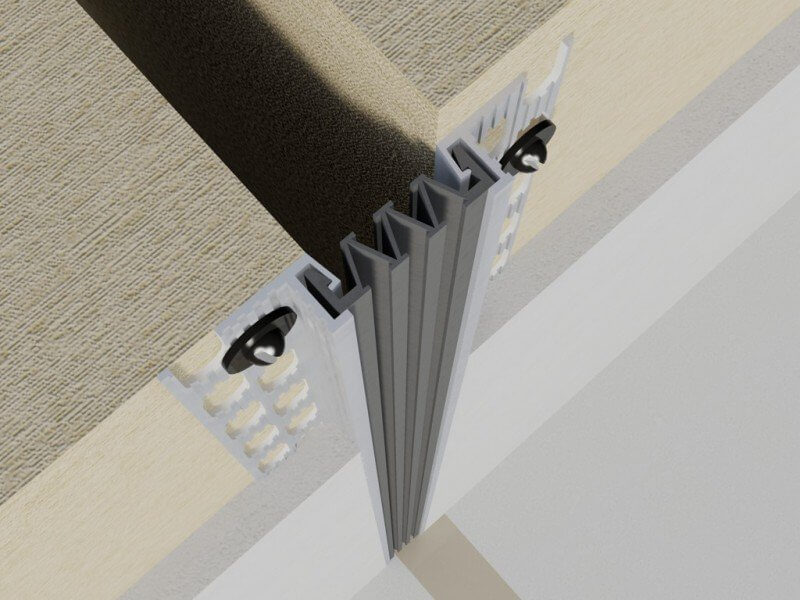

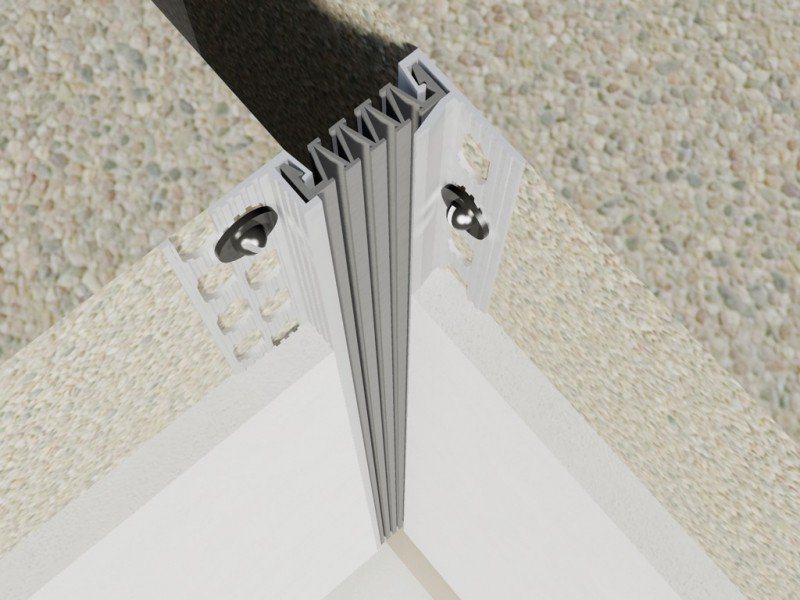

Profil dilatatie Hidroplasto 326

Profil de acoperire pentru fatade,  perete si tavan .

Usor de montat peste tencuiala datorita designului profilului

Profil dilatatie cu  insertie interschimbabila  cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)                Inaltimea profilului de dilatatie maxim (mm)               Material

30 , 50 ,  80 , 100 , 120                                           17                                        Nitriflex , Aluminiu

200 , 280 , 350



mpa-siegel326-050-3D

Profil dilatatie Hidroplasto  E326

Profil  acoperire colt pentru fatade,  perete si tavan .

Usor de montat peste tencuiala datorita designului profilului

Profil dilatatie cu  insertie interschimbabila  cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

30, 50 , 80 , 120 ,                                                  17                                           Nitriflex , Aluminiu

200 , 280 , 350                mpa-siegel



326-050-3D-Eck

Profil dilatatie  Hidroplasto 353

Profil dilatatie cu tesatura integrata din fibra de sticla.

Profil dilatatie cu un sistem de izolare termala integrat , colturi din platic , design atractiv.

ETICS -external thermal insulation composit sistem / Sistem termoizolant extern

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)              Inaltimea profilului de dilatatie maxim (mm)               Material

32                                                             50                                       Nitriflex, Pvc Rigid

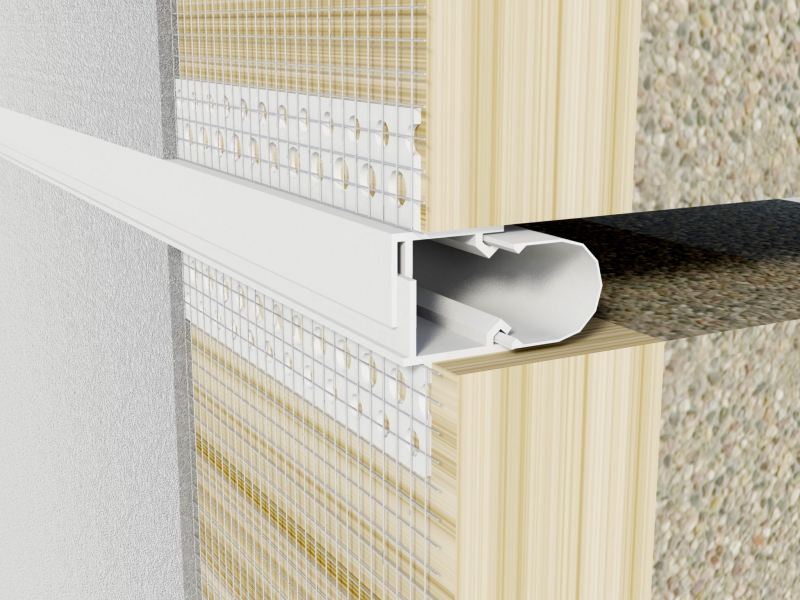

mpa-siegel353-030-3D-1

Profil dilatatie  Hidroplasto 360

Profil dilatatie de acoperire pentru pereti .

Profil dilatatie cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

50 , 100                                                                         20                                       Aluminiu

mpa-siegel427-fM-050-3D

Profil dilatatie  Hidroplasto 397

Profil de dilatatie  pentru perete si tavan cu un singur strat sau doua de placi de rigips

Profil dilatatie cu  insertie interschimbabila  cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie maxim (mm)               Material

30 , 50 , 65                                                          15 , 26                                      Nitriflex , Aluminiu

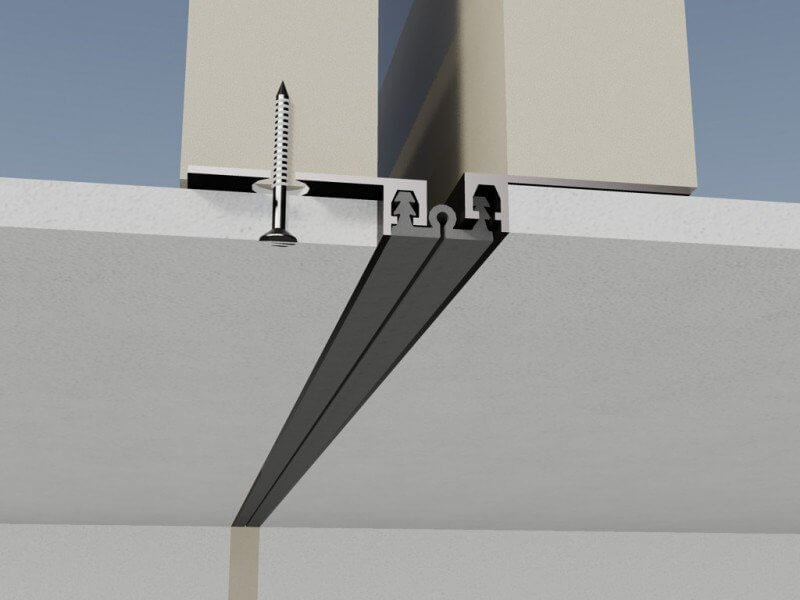

mpa-siegel397-030-3D



Profil dilatatie Hidroplasto 398

Profil de dilatatie  din otel inoxidabil pentru toate tipurile de finisari la perete.

Rezistenta ridicata la mediul coroziv.

Profil dilatatie disponibil si cu o insertie neteda. (cu flexibilitate redusa).

Profilul de dilatatie poate fi folosit impreuna cu profilul de dilatatie din seria Deflex  428 (Profil dilatatie de pardoseala) pentru a oferi o aparenta identica intre pardoseala si perete.

Profil dilatatie cu  insertie interschimbabila  cu proprietati ridicate de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  maxim (mm)               Material

30 , 50                                                    15 , 20                                     Nitriflex, Otel inoxidabil

mpa-siegel

428-d-050-Boden-3D

Profil dilatatie Hidroplasto 399

Profil de dilatatie pentru pereti , pentru zone seismice si regiuni miniere.

Profil de dilataie cu o suprafata neteda.

Profil de dilatatie cu aparenta identica cu profilul de dilatatie  din seria Deflex  850 (pentru pardoseala).

Va rugam sa studiati instructiunile de planificare si instalare al profilului de dilatatie

Pentru profilul de dilatatie s-a efectuat testul la foc conform cererii clasei  E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului maxim  (mm)               Inaltimea profilului de dilatatie  (mm)               Material

100 , 150 , 200                                                     35                                           Nitriflex, Aluminiu



mpa-siegel850850-2850-seismic-profile





















Instructiuni  privind instalarea profilelor de dilatatie  de perete si tavan din Deflex, seria 22 / P și 23 / ​​W



Instalare ar trebui să înceapă de la organizarea și deplasarea clemele în canelurile marginilor profilului de dilatatie.
Pregatiti startul suport pentru instalare.
Stratul suport unde urmeaza a fi instalat profilul de dilatatie trebuie sa fie curat , fara impuritati.
Ulterior, așezați profilul de dilatatie  cu clemele instalate.. Apasati incet profilul de dilatatie pana cand clemele intra in rost.



DEFLEX 22 / P



Cheie:
1. Profilul oțel PVC
2. Fixați
3. Fb – extinderea lățime fantei
4. S – lățimea profil vizibil
5. B – lățime totală profil
6. H – înălțimea profilului





Ca etalon, se presupune noua cleme. Numărul clemă poate fi crescută în funcție de tipul subterane.



DEFLEX 23 / W

1. PVC profil dilatatie  / aluminiu
2. Fixați
3. Fb – extinderea lățime fantei
4. S – lățimea profil vizibil
5. B – lățime totală profil
6. H – înălțimea profilului





Ca etalon, patru cleme se presupune că pentru un profil dilatatie de aluminiu, precum și cinci cleme pentru un profil dilatatie din PVC. Numărul de cleme poate fi crescută în funcție de tipul de profil de dilatatie ales.



RECOMANDARI DE INSTALARE PENTRU PROFILELE  DILATATIE DEFLEX PENTRU PERETI DIN SERIILE 318, 322, 326, 335, 343

Pentru lungimi de rost mai mari ca lungimea standard a barelor laterale (sinelor) de profil (3m, respectiv 4 m), se recomanda sa se comande sinele separat si profilul de insertie separat, si sa se comande profilul de insertie ca o singura piesa de lungimea necesara.
Pentru montare, se va proceda de sus in jos, daca este posibil. In acest scop, introduceti profilul de insertie in prima lungime de sina si strangeti santul sinelor laterale aproximativ la fiecare 10 pana la 20 cm distanta, pe o lungime de circa 1 pana la 2 m, cu clesti in asemenea maniera incat insertia sa nu poata aluneca din sant dupa instalare datorita greutatii proprii.
Aceasta se va face doar pentru primii 1 pana la 2 m lungime.
Puteti acum fixa prima sina pe intreaga ei lungime, astfel :
a). Insurubare
b). Lipire si insurubare
c). Lipire (doar in spatii interioare)
In acest proces, va rugam verificati ca profilul de insertie este instalat cu precomprimare pastrand aria vizibila descrisa pentru profilul corespunzator. Latimea vizibila dupa instalare poate fi gasita in datele catalogului la dimensiunea S.
Glisati in sus lungimile ulterioare de sina de-a lungul profilului de insertie si fixati sinele laterale ca la punctul 3. Umezind santul de la sinele laterale cu apa cu sapun se va obtine usurarea impingerii in sus a sinelor laterale prin profilul de insertie.
In loc de a proceda ca la punctul 3., puteti deasemenea preveni insertia de la a aluneca, prin utilizarea unei lungimi mai mari de profil de insertie si asigurarea lui prin mijloace mecanice de fixare in zona tavanului ( in mod invizibil, daca este posibil ).
SERIILE DEFLEX 319, 320, 321 :
Pentru a preveni alunecarea profilelor de insertie, capetele bucatilor de profil au perforatii pentru inserarea de suruburi.
Specificatiile de mai sus pot fi modificate ulterior din motive tehnice.



Profil dilatatie DEFLEX 318





Cheie:
1. Galvanizat profil de otel
2. Material sintetic încrustații
3. Șurub tracțiune / de ancorare montare, adaptat pentru materialul strat subterane
4. W (+/-) – extinderea fantă circulație compensare
5. Fb – extinderea lățime fantei
6. S – lățimea profil vizibil
7. B – lățime totală profil
8. H – înălțimea profilului







Profil dilatatie DEFLEX 326





Cheie:
1. Profile din aluminiu
2. Material sintetic încrustații
3. Șurub tracțiune / de ancorare montare, adaptat pentru materialul strat subterane
4. W (+/-) – extinderea fantă circulație compensare
5. Fb – extinderea lățime fantei
6. S – lățimea profil vizibil
7. B – lățime totală profil
8. H – Profilul inaltime







Profil dilatatie DEFLEX 397





Cheie:
1. Profile din aluminiu
2. Material sintetic încrustații
3. Șurub tracțiune / de ancorare montare, adaptat pentru materialul strat subterane
4. W (+/-) – extinderea fantă circulație compensare
5. Fb – extinderea lățime fantei
6. S – lățimea profil vizibil
7. B – lățime totală profil
8. H – Profilul inaltime







Profil dilatatie  DEFLEX 398





Cheie:
1. Profil din oțel inoxidabil
2. Material sintetic încrustații
3. Șurub tracțiune / de ancorare montare, adaptat pentru materialul strat subterane
4. W (+/-) – extinderea fantă circulație compensare
5. Fb – extinderea lățime fantei
6. S – lățimea profil vizibil
7. B – lățime totală profil
8. H – Profilul inaltime









Profile dilatatie pentru rosturi acoperis si terase impermeabile

Profile dilatatie pentru acoperis si terase impermeabile

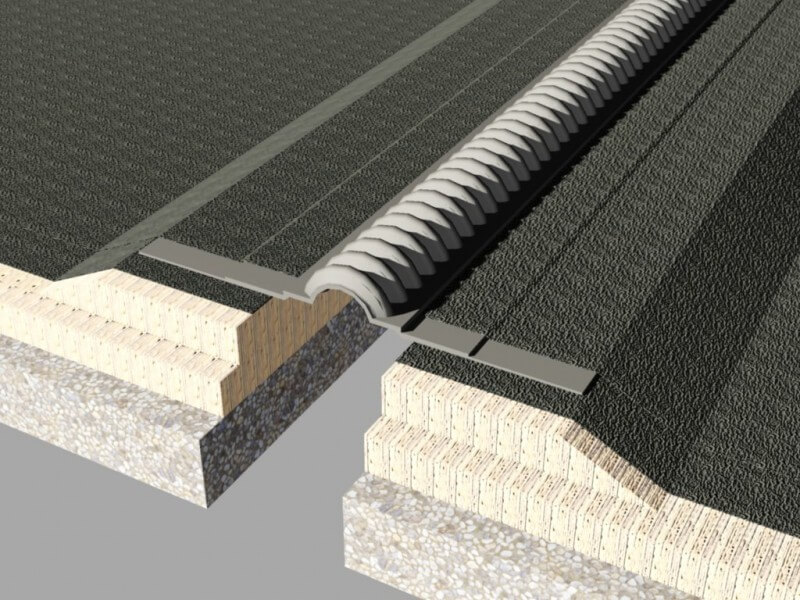

Profile dilatatie  impermeabil pentru acoperis Hidroplasto WOD 550



Profile dilatatie impermeabil pentru acoperis WOD 550 sunt folosite la acoperisuri plate, parcari subterane etc.

Caracteristici acestor profile dilatatie impermeabil pentru acoperis :
Profile dilatatie impermeabile pentru acoperis  WOD 550 sunt foarte elastice, cu cauciuc sintetic rezistent la bitum fierbinte, sectiuni vulcanizate prefabricate disponibile.

Metode de fixare ale acestor  profile dilatatie impermeabile pentru acoperis :
– lipite intre straturile de bitum
– fixare mecanica



Profile dilatatie impermeabile  testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile dilatatie impermeabile pentru acoperis  (mm) Max.  Material
 120                        30-50 Nitriflex



Profil dilatatie impermeabil

Pentru imbinarile acestor profile dilatatie impermeabile pentru acoperis se folosesc diverse forme. La cerere putem fabrica orice forma dorita.

Profil dilatatie impermeabil Profil dilatatie impermeabil  Profil dilatatie impermeabil
 249-4  Profil dilatatie impermeabil  Profil dilatatie impermeabil

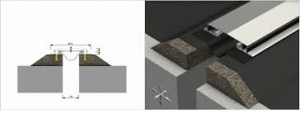

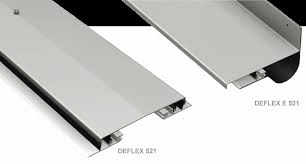

Profile dilatatie impermeabile Hidroplasto din seria 521

Profile dilatatie impermeabile  pentru acoperis  521 sunt produse din Aluminiu cu Nitriflex

Profile dilatatie cu  capacitatea de a prelua incarcari si miscari mari , avand si o folie hidroizolanta incorporata.

Profile dilatatie impermeabile  pentru acoperis are optiunea de a fi livrat cu capac  din otel inoxidabil

Profile dilatatie impermeabile pentru acoperis testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile dilatatie impermeabile pentru acoperis  (mm) Max.  Material
 50 , 100 , 150                     37 Nitriflex , Aluminiu



Profil acoperis

Profil acoperis

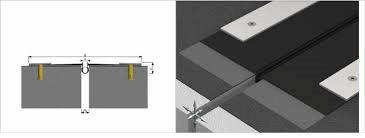

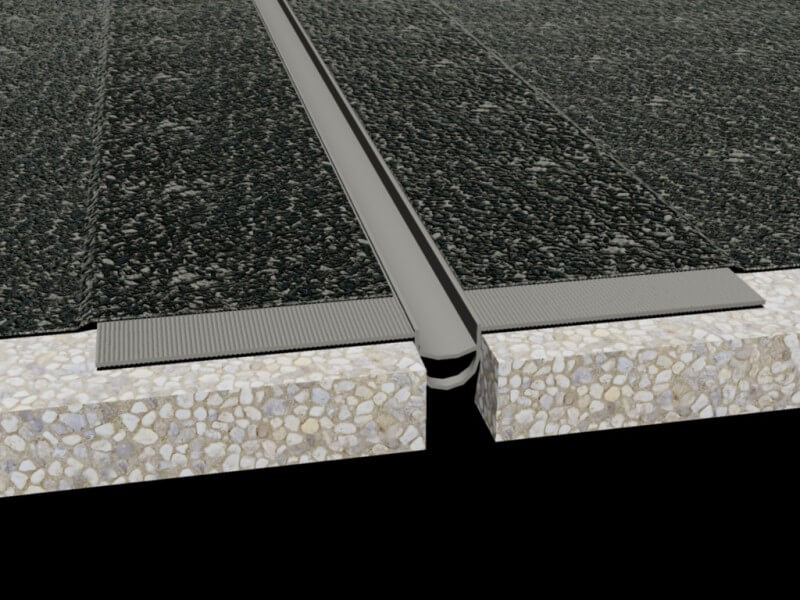

Profile dilatatie impermeabile pentru acoperis Hidroplasto din seria 51

Profile dilatatie impermeabile  pentru acoperis  Nitriflex Serie51 sunt folosite la acoperisuri plate, parcari subterane etc.

Caracteristici ale acestor profile dilatatie impermeabile  pentru acoperis pentru acoperis:
Profile dilatatie impermeabile  pentru acoperis Nitriflex Serie51 sunt foarte elastice rezistente la bitum fierbinte,

Profile dilatatie impermeabile  pentru acoperis  au fitiguri cu scop special, factorul de elmente de fitig sudate.



Profile dilatatie impermeabile  pentru acoperissunt sudabile cu folii impermeabile din PVC sau NBR, (va rugam contactati producatorul foliilor impermeabile).

Profile dilatatie impermeabile  pentru acoperis testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea  rostului (mm) Max.   Inaltimea unui Profil dilatatie impermeabil pentru acoperis (mm) Max.  Material
 15 , 25 , 50 , 80 , 100 , 150                     40 , 45 , 55 Nitriflex



Profil acoperis

Profil acoperis





Profil acoperis

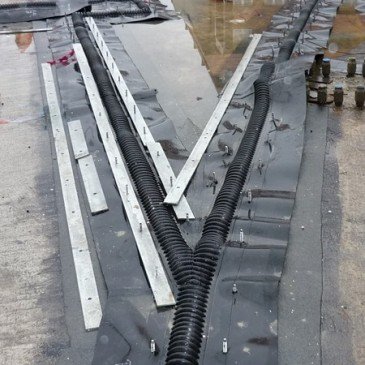

Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Set de vulcanizare pentru aceste profile dilatatie impermeabile

Set vulcanizare profil dilatatie impermeabil







Setul de întărire profilelor de dilatatie impermeabile pentru acoperis include:
1. Utilaj de vulcanizare
2. Matrita
3. Pistol presare
4. Perie de curatire
5. Activator
6. Benzi de cauciuc pentru etansare 50×3 mm sau 80x 3 mm



Profile dilatatie pentru rosturi acoperis si terase impermeabile

Profile dilatatie pentru acoperis si terase impermeabile

Profile dilatatie  impermeabil pentru acoperis Hidroplasto WOD 550



Profile dilatatie impermeabil pentru acoperis WOD 550 sunt folosite la acoperisuri plate, parcari subterane etc.

Caracteristici acestor profile dilatatie impermeabil pentru acoperis :
Profile dilatatie impermeabile pentru acoperis  WOD 550 sunt foarte elastice, cu cauciuc sintetic rezistent la bitum fierbinte, sectiuni vulcanizate prefabricate disponibile.

Metode de fixare ale acestor  profile dilatatie impermeabile pentru acoperis :
– lipite intre straturile de bitum
– fixare mecanica



Profile dilatatie impermeabile  testate la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile dilatatie impermeabile pentru acoperis  (mm) Max.  Material
 120                        30-50 Nitriflex



Profil dilatatie impermeabil

Pentru imbinarile acestor profile dilatatie impermeabile pentru acoperis se folosesc diverse forme. La cerere putem fabrica orice forma dorita.

Profil dilatatie impermeabil Profil dilatatie impermeabil  Profil dilatatie impermeabil
 249-4  Profil dilatatie impermeabil  Profil dilatatie impermeabil



Profile dilatatie impermeabile Hidroplasto din seria 521

Profile dilatatie impermeabile  pentru acoperis  521 sunt produse din Aluminiu cu Nitriflex

Profile dilatatie cu  capacitatea de a prelua incarcari si miscari mari , avand si o folie hidroizolanta incorporata.

Profile dilatatie impermeabile  pentru acoperis are optiunea de a fi livrat cu capac  din otel inoxidabil

Profile dilatatie impermeabile pentru acoperis testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea acestor profile dilatatie impermeabile pentru acoperis  (mm) Max.  Material
 50 , 100 , 150                     37 Nitriflex , Aluminiu



Profil acoperis

Profil acoperis















Profile dilatatie impermeabile pentru acoperis Hidroplasto din seria 51

Profile dilatatie impermeabile  pentru acoperis  Nitriflex Serie51 sunt folosite la acoperisuri plate, parcari subterane etc.

Caracteristici ale acestor profile dilatatie impermeabile  pentru acoperis pentru acoperis:
Profile dilatatie impermeabile  pentru acoperis Nitriflex Serie51 sunt foarte elastice rezistente la bitum fierbinte,

Profile dilatatie impermeabile  pentru acoperis  au fitiguri cu scop special, factorul de elmente de fitig sudate.



Profile dilatatie impermeabile  pentru acoperissunt sudabile cu folii impermeabile din PVC sau NBR, (va rugam contactati producatorul foliilor impermeabile).

Profile dilatatie impermeabile  pentru acoperis testat la rezistenta la foc conform cererii clasei – fire behaviour tested E to DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea  rostului (mm) Max.   Inaltimea unui Profil dilatatie impermeabil pentru acoperis (mm) Max.  Material
 15 , 25 , 50 , 80 , 100 , 150                     40 , 45 , 55 Nitriflex



Profil acoperis

Profil acoperis





Profil acoperis

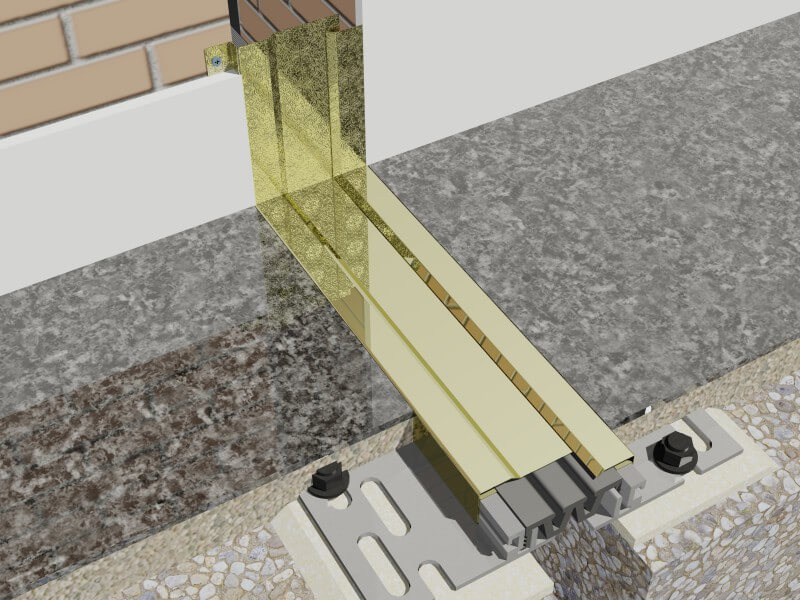

Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Instalare profil dilatatie impermeabil



Set de vulcanizare pentru aceste profile dilatatie impermeabile

Set vulcanizare profil dilatatie impermeabil







Setul de întărire profilelor de dilatatie impermeabile pentru acoperis include:
1. Utilaj de vulcanizare
2. Matrita
3. Pistol presare
4. Perie de curatire
5. Activator
6. Benzi de cauciuc pentru etansare 50×3 mm sau 80x 3 mm
