Profil dilatatie

Scopul folosirii de rosturi de dilatare intr-o constructie este de a absorbi dilatarile produse de caldura si de a rezista la miscarile ce apar pe durata cutremurelor, la miscarile datorita tasarii solului si pentru a pune alaturi diferite materiale de constructie.

Latimea rostului de dilatare trebuie sa fie stabilita de inginerul proiectant de structuri functie de incarcarile statice si de analizele dinamice ale constructiei. Tinand cont de aceste calcule inginerul stabileste incarcarea asteptata si poate calcula latimea necesara pentru a absorbi deplasarile.

Pe de alta parte exista multe reguli fundamentale referitor la folosirea de rosturi de dilatare. De exemplu, daca constructiile alaturate au inaltimi diferite, corpurile de cladire trebuie separate unul de altul printr-un rost de dilatare. Aceasta folosire asigura ca corpurile de constructie vor rezista la tasari independente si nu se vor afecta unul pe altul cu tensiuni structurale suplimentare. Acest lucru simplifica si calculul structurii de rezistenta. O alta regula principala in ceea ce priveste rosturile de dilatare este ca daca lungimea totala a structurii depaseste o anumita valoare, marime ce se gaseste in normativele de constructii, atunci trebuie folosite rosturi de dilatare pentru a imparti cladirile mici in parti mai mici.

Unde se folosesc profilele de rost de dilatare?
Shopping mall-uri (centre de cumparaturi), spitale, scoli, parcari, fabrici, complexe rezidentiale, cladiri de birouri etc.

Ce este un profil de rost de dilatare?
Un profil de rost de dilatare este un ansamblu de componente metalice (din aluminiu, otel, inox si altele) fiind folosit pentru a acoperi rostul de dilatare, permitand deplasarea corpurilor de constructii fara a deteriora betonul sau finisajul. De obicei sunt asamblate cu inserturi sa garnituri din cauciuc.

dilatatie rosturi la pardoseliProfile dilatatie seismiceprofile dilatatie

Profile dilatatie acoperisuri

Profile dilatatie pentru acoperisuri

Cea mai importanta proprietate a profilelor pentru acoperisuri terasa este impermeabilitatea. Profilele trebuie sa fie conectate la membrana de hidroizolatie de pe acoperisul terasa daca se doreste sa se obtina un rezultat bun. Unele din profilele de acoperis terasa pot fi folosite in acelasi scop la rosturile peretilor cortina de la substructura. – Profilele de dilatatie pentru terase, subsoluri si acoperisuri trateaza rosturi cu latimi cuprinse intre 25-120mm. Preiau miscari in directie tridimensionala. Sunt compatibile cu bitum, membrane cu sau fara strat de ardezie, realizand etanseitate de 100% a zonelor unde sunt montate.



Profile dilatatie pentru terase si acoperisuri

Profile seismice

Profile dilatatie seismice

Profilele pentru rosturi de dilatatie seismice au dimensiuni cuprinse intre 100-540mm, avand capacitate de preluare a miscarilor de pana la 700 mm (±350). Recomandate a fi instalate in centre comerciale, cladiri de birouri, mall-uri, parcari, etc. Rezistente la trafic auto si pietonal. Sunt fabricate din aluminiu, sau aluminiu cu insertie elastica.

Profile dilatatie seismice

Profile impermeabile

Profile dilatatie impermeabile

Profile dilatatie impermeabile pentru parcari , garaje etc.

Profilele de acoperire rosturi dilatatie cu proprietati de impemeabilizare sunt recomandate spatiilor exterioare, cum ar fi rampe aprovizionare, parcari exterioare, parcari supraetajate. Rezistente la trafic autoturisme si autocamioane. Latimea profilelor de rost impermeabile este cuprinsa intre 30-150mm.



Profile dilatatie impermeabile

Profile dilatatie perete si tavane

Profile dilatatie pentru pereti si tavane

Rosturi beton

Profile dilatatie pentru rosturi foarte mici.

Profile dilatatie pardoseli industriale

Profile dilatatie pentru pardoseli industriale

Profile pentru hale industriale , fabrici unde necestita abilitatea de a prelua trafic greu.

Profile dilatatie pentru pardoseli industriale

Profile dilatatie pardoseala

Profile dilatatie pentru pardoseli

Profile dilatatie pentru rosturi de dilatatie pentru pardoseala,  au rolul de preluare a miscarilor impiedicand aparitia fisurilor. Sunt fabricate din aluminiu, otel, sau PVC dur, unele fiind prevazute cu insertie elastica. Recomandate pentru rosturi cu latimi cuprinse intre 5-220mm. Modul de fixare al profilelor poate fi incastrat – sub stratul de finisaj sau aplicat – peste stratul de finisaj

Profile dilatatie pentru pardoseli , pereti si tavane

Profile dilatatie pentru pardoseli cu insertie elastica

tipuri dilatatie

profile dilatatie

Profile dilatatie pentru pardoseli pereti si tavane

Profile dilatatie pentru rosturi de dilatatie pentru pardoseala, perete si tavan, au rolul de preluare a miscarilor impiedicand aparitia fisurilor. Sunt fabricate din aluminiu, otel, sau PVC dur, unele fiind prevazute cu insertie elastica. Recomandate pentru rosturi cu latimi cuprinse intre 5-220mm. Modul de fixare al profilelor poate fi incastrat – sub stratul de finisaj sau aplicat – peste stratul de finisaj

Click pentru produse si fise tehnice



Profile dilatatie impermeabile pentru parcari , garaje etc.

Profilele de acoperire rosturi dilatatie cu proprietati de impemeabilizare sunt recomandate spatiilor exterioare, cum ar fi rampe aprovizionare, parcari exterioare, parcari supraetajate. Rezistente la trafic autoturisme si autocamioane. Latimea profilelor de rost impermeabile este cuprinsa intre 30-150mm.

Click pentru produse si fise tehnice



profile-impermeabile-6
foto rost 1

Profile dilatatie seismice

Profilele pentru rosturi de dilatatie seismice au dimensiuni cuprinse intre 100-540mm, avand capacitate de preluare a miscarilor de pana la 700 mm (±350). Recomandate a fi instalate in centre comerciale, cladiri de birouri, mall-uri, parcari, etc. Rezistente la trafic auto si pietonal. Sunt fabricate din aluminiu, sau aluminiu cu insertie elastica.

Click pentru produse si fise tehnice

Profile dilatatie pentru acoperisuri

Cea mai importanta proprietate a profilelor pentru acoperisuri terasa este impermeabilitatea. Profilele trebuie sa fie conectate la membrana de hidroizolatie de pe acoperisul terasa daca se doreste sa se obtina un rezultat bun. Unele din profilele de acoperis terasa pot fi folosite in acelasi scop la rosturile peretilor cortina de la substructura. – Profilele de dilatatie pentru terase, subsoluri si acoperisuri trateaza rosturi cu latimi cuprinse intre 25-120mm. Preiau miscari in directie tridimensionala. Sunt compatibile cu bitum, membrane cu sau fara strat de ardezie, realizand etanseitate de 100% a zonelor unde sunt montate.

Click pentru produse si fise tehnice



mall acoperis

Profile dilatare

Ce e un profil de dilatatie:



Sisteme de dilatatie

Un profil de rost de dilatare este un ansamblu de componente metalice (din aluminiu, otel, inox si altele) fiind folosit pentru a acoperi rostul de dilatare, permitand deplasarea corpurilor de constructii fara a deteriora betonul sau finisajul.  Daca nu folositi sau folositi un tip gresit de profil se vor obtine fisuri sau crapaturi in marginile rostului. Folosirea gresita sau inadecvata a profilelor vor creste costurile de intretinere si va genera pierderi de timp.

Profile dilatatie seismice pentru rosturi de 120 mm la 540 mm

Profile pentru rosturi de dilatatie seismice

Profile dilatatie  (profile  dilatatie aluminiu) seismic Hidroplasto 800

Profile dilatatie seismic (profile dilatatie aluminiu) pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatatie seismic (profile dilatatie aluminiu) creat special pentru rosturi de dilatatie seismice in special in regiunile cu risc de seism ridicat si miniere.

Profile dilatatie seismic (profile dilatatie aluminiu)   cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatatie seismice  (profile dilatatie aluminiu)

Profile dilatatie seismic (profile dilatatie aluminiu) testat la rezistenta la foc conform cererii clasei – E din DIN EN 13501-1.

mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea profilului de dilatatie seismic (mm) Max.  Material
 120 , 150 , 180 , 200 , 250 , 320            43 , 48 , 58 , 63 , 68 , 88 , 108 Nitriflex ,   Aluminiu

Profile dilatatie seismic

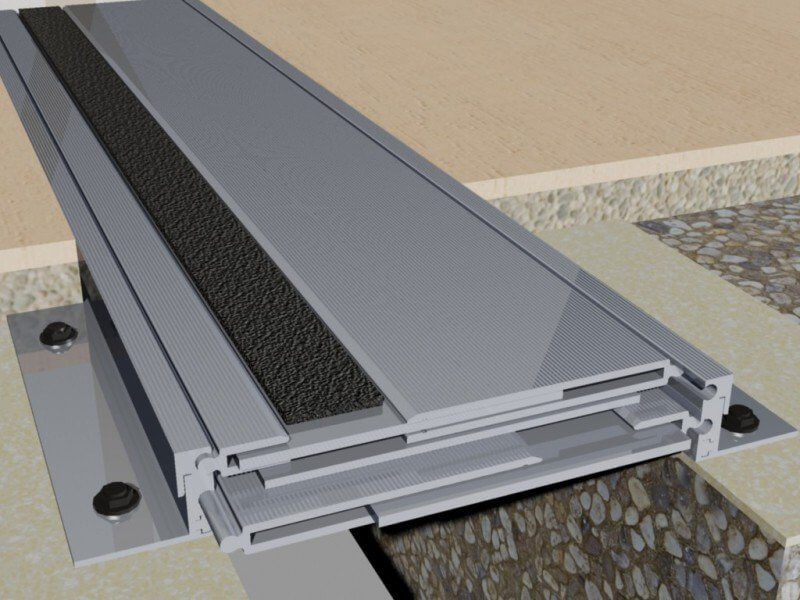

Profile dilatatie seismic (profile dilatatie aluminiu)  Hidroplasto 810

Profile dilatatie seismic (profile dilatatie aluminiu)  pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatatie seismic (profile dilatatie aluminiu) creat special pentru rosturi de dilatatie seismice in special in regiunile cu risc de seism ridicat si miniere.

Profile dilatatie seismic (profile dilatatie aluminiu)  cu optiune de integrare a unui capac din Nitriflex .

Profile dilatatie seismic (profile dilatatie  aluminiu)  design atractiv. Va rugam sa studiati instructiunile de planificare si instalare.  Profile dilatatie seismic testat la rezistenta la foc conform cererii clasei – E din DIN EN 13501-1mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea profilului de dilatatie seismic (mm) Max.  Material
 135 , 210 , 250 , 340  43 , 48 , 58 , 63 , 68 , 88 , 108 , 138   Aluminiu

Profile dilatatie seismic

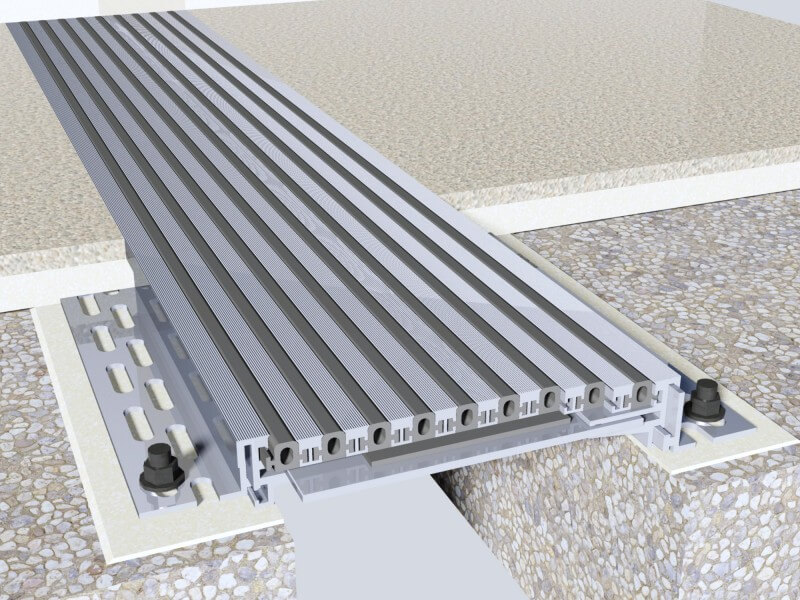

Profile dilatatie seismic (profile dilatatie aluminiu) Hidroplasto 830

Profile dilatatie seismic (profile dilatatie aluminiu)  pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatatie seismic  (profile dilatatie aluminiu)  creat special pentru rosturi de dilatatie seismice in special in regiunile cu risc de seism ridicat si miniere.

Profile dilatatie seismic (profile dilatatie aluminiu) cu suprafata neteda. .

Profile dilatatie seismic (profile dilatatie aluminiu)  cu  design atractiv. Va rugam sa studiati instructiunile de planificare si instalare.

Profile dilatatie seismic  (profile dilatatie aluminiu)  testat la rezistenta la foc conform cererii clasei – E din DIN EN 13501-1.mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea profilului de dilatatie seismic (mm) Max.  Material
 120 , 160 ,  200 , 260 , 300  35 , 40 , 50 , 55 , 60 , 80 , 100 , 130 Nitriflex ,   Aluminiu

Profile dilatatie seismic

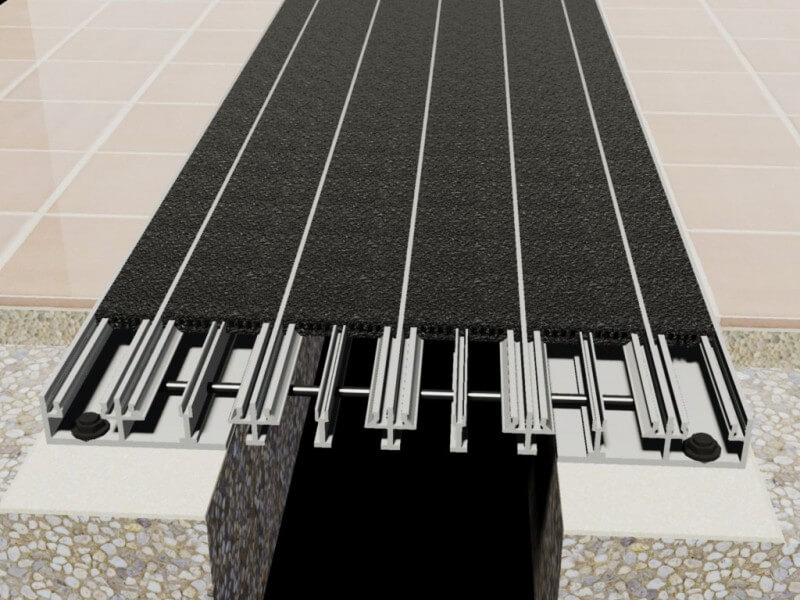

Profile dilatatie seismic (profile dilatatie aluminiu) Hidroplasto 840

Profile dilatatie seismic (profile dilatatie aluminiu)  pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.) .

Profile dilatatie seismic  (profile dilatatie aluminiu)  creat special pentru rosturi de dilatatie seismice in special in regiunile cu risc de seism ridicat si miniere.

Profile dilatatie seismic  (profile dilatatie aluminiu) cu insertie interschimbabila.

Profile dilatatie seismic (profile dilatatie aluminiu)  cu design atractiv. Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile dilatatie sesimice  (profile dilatatie aluminiu).

 Profile dilatatie seismic  (profile dilatatie aluminiu) testat la rezistenta la foc conform cererii clasei – E din DIN EN 13501-1mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea profilului de dilatatie seismic (mm) Max.  Material
 100 , 170 , 240 , 310 , 380  30

Profile dilatatie seismic

Profile dilatatie seismic (profile dilatatie aluminiu)  Hidroplasto 870

Profile dilatatie seismic  (profile dilatatie aluminiu)  pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatatie seismic  (profile dilatatie aluminiu)  fabricat pentru rosturi foarte late.

Profile dilatatie seismic  (profile dilatatie aluminiu)  cu banda din Nitriflex integrat pentru compensarea suprafetei.

Va rugam sa studiati instructiunile de planificare si instalare ale acestor profile de dilatatie seismice  (profile dilatatie aluminiu).

Profile dilatatie seismic  (profile dilatatie aluminiu) testat la rezistenta la foc conform cererii clasei – E din DIN EN 13501-1
mpa-nrw-qualitylabel

Latimea rostului (mm) Max.  Inaltimea profilului de dilatatie seismic (mm) Max.  Material
 380 , 540    35  Nitriflex ,  Aluminiu

Profil dilatatie seismic

Profile dilatatie seismic  (profile dilatatie aluminiu)

Instructiuni de instalare

Profile dilatatie seismic  (profile dilatatie aluminiu)

Profile dilatatie seismic  (profile dilatatie aluminiu) seria Deflex 850 de instrucțiuni de instalare

1. Suprafața de bază, pe  care profilul de dilatatie seismic  ar trebui să fie instalat, trebuie sa fie neteda . După ce suprafața este curățată, locul unde trebuie montat profilul de dilatatie seismic Profile dilatatie seismic  (profile dilatatie aluminiu)   trebuie amorsat (stratul de legătură trebuie să fie aplicat).

Instalare Profile dilatatie seismic

2. Pentru a uniformiza suprafata, este necesar să se creeze un strat de bază, folosind rășină epoxidică (pe ambele părți ale rostului de dilatare) sau folosind un mortar special , cu o lățime de cca. 20-30 mm fata de  suprafetele profilului de dilatatie seismic Profile dilatatie seismic  (profile dilatatie aluminiu).

Instalare Profile dilatatie seismic

3. Suprafețele de aluminiu ale profilului de dilatatie seismic Profile dilatatie seismic  (profile dilatatie aluminiu)   care aderă direct la nivelul podelei trebuie să fie bine curățate, sa fie eliminate orice forma de grasimi sau mizerii inainte de a fi instalat.
Așezați profilul de dilatatie seismic  (profile dilatatie aluminiu) pe rășină epoxidică pregătita inițial sau pe  stratul de mortar , asigurându-vă că nu sunt create bule de aer.. Apăsați ușor profilul  de dilatatie seismicprofile dilatatie aluminiu) cu un ciocan de cauciuc pana intra in aripile profilului de dilatatie seismic rasina sau mortarul.
Rasina proaspata sau mortarul trebuie sa treaca prin gaurile profilului de dilatatie seismic  (profile dilatatie aluminiu).
Asigurați-vă că marginile profilului de dilatatie seismic  (profile dilatatie aluminiu) sunt la acceasi inaltime.

Instalare Profile dilatatie seismic

4.Dupa ce rasina sau mortarul s-a uscat scoateti clemele de montaj.Utilizați ancore adecvate pentru valorile de încărcare și de suprafață tipul de instalație.
Ancorarea profilului de dilatatie seismic  (profile dilatatie aluminiu)  trebuie să se facă la o distanță de cca. 300 mm, și aprox. 50 mm de la marginea profilului de dilatatie din aluminiu.
Pentru a instala patru metri liniari de profil, o nevoie de cca. 30 ancore, care dă o utilizare de 7,5 ancore pentru un metru liniar de profil de dilatatie seismic  (profile dilatatie aluminiu).

Instalare Profile dilatatie seismic

5. După ce partile  laterale ale profilului de dilatatie seismic  (profile dilatatie aluminiu) sunt montate , instalați partea centrală  din aluminiu, la fel ca și brațele profilului .

Instalare Profile dilatatie seismic

6. După ajustare, înșurubați partea centrală a  profilului de dilatatie seismic  (profile dilatatie aluminiu)  .

Instalare Profile dilatatie seismic

7. Introduceti  insertia  din elastomer in profilul de dilatatie seismic  (profile dilatatie aluminiu).

Instalare Profile dilatatie seismic

8. După instalarea profilului de dilatatie seismic  (profile dilatatie aluminiu) , se poate începe cu executarea suprafețelor de finisaj.

Instalare Profile dilatatie seismic

Profile dilatatie seismic  (profile dilatatie aluminiu) seria Deflex 810 de instrucțiuni de instalare

1. Suprafața de bază, la care profilul de dilatatie seismic  (profile dilatatie aluminiu) ar trebui să fie instalat, trebuie să fie chiar, netedă, liber de orice contaminanți. După ce suprafața este curățată, locul de montaj al profilului de dilatatie  (profile dilatatie aluminiu)  trebuie amorsat (stratul de legătură trebuie să fie aplicate).

Instalare Profile dilatatie seismic

2. Pentru a uniformiza suprafata, este necesar să se creeze un strat de bază, folosind rășină epoxidică (pe ambele părți al profilului de dilatatie ) sau folosind un mortar special , cu o lățime de cca. 20-30 mm peste brațele suportului al profilului de aluminiu.

Instalare Profile dilatatie seismic

Dupa ce rasina sau mortarul s-a uscat scoateti clemele de montaj.Utilizați ancore adecvate pentru valorile de încărcare și de suprafață tipul de instalație.
Ancorarea profilului de dilatatie seismic  (profile dilatatie aluminiu)  trebuie să se facă la o distanță de cca. 300 mm, și aprox. 50 mm de la marginea profilului de dilatatie din aluminiu.
Pentru a instala patru metri liniari de profil, o nevoie de cca. 30 ancore, care dă o utilizare de 7,5 ancore pentru un metru liniar de profil de dilatatie seismic  (profile dilatatie aluminiu).

Instalare Profile dilatatie seismic
Instalare Profile dilatatie seismic

5. După instalare profilului de dilatatie seismic  (profile dilatatie aluminiu), se poate începe cu executarea suprafețelor de finisaj.

Instalare Profile dilatatie seismic

Profile dilatatie pentru rosturi la pardoseli industriale cu trafic greu

Profile pentru rosturi de dilatare la pardoseli industriale cu trafic greu

Profile dilatare  Hidroplasto 418/ALR

Profile dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare interschimbabil

Profile dilatare cu proprietati de preluare a miscarii ridicate.

Profile dilatare similar ca si constructie cu profilul de dilatare  perete 360.

La cerere se poate comanda profile dilatare cu bariera de vapori .( contra umiditatii- Water-Stop-Apa-STOP)

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea rostului (mm)

Max.

 Inaltimea la  profile dilatare(mm)

Max.

 Material
 50 , 100  25   Aluminiu

Profile dilatarempa-siegel

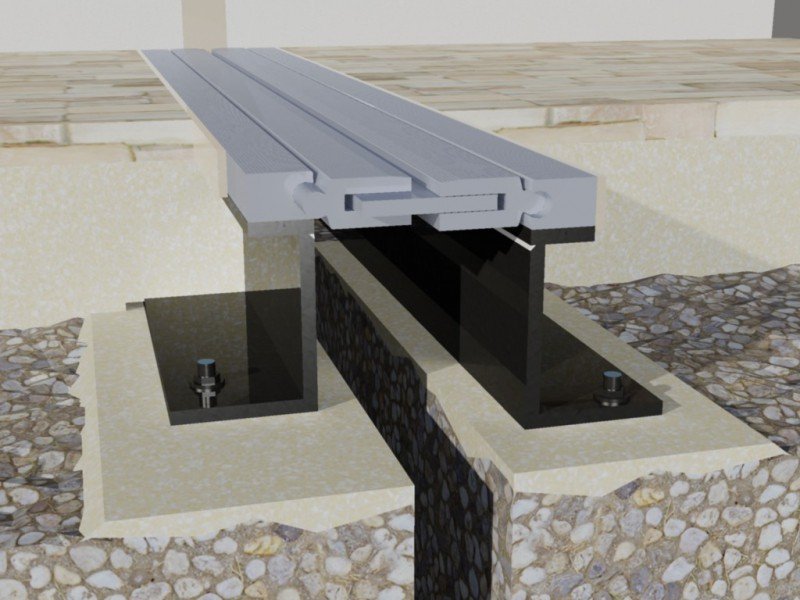

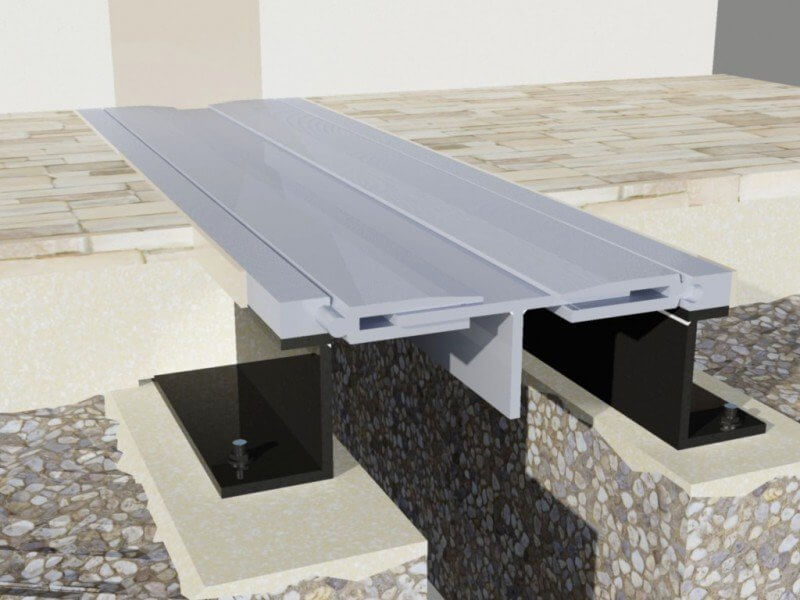

Profile dilatare Hidroplasto 420/SPN

Profil de dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare cu capacitate de incarcare ridicata.

Profile dilatare cu  inaltime Reglabila.

Profile dilatare cu capacitate ridicata de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

 Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
250  26  Aluminiu , Otel Inoxidabil

mpa-siegelProfile dilatare

Profil dilatare Hidroplasto 420/SPN

Profile de  dilatare pentru pardoseala pentru toate tipurile de finisaj  (in special pentru pardoseli industriale)

Profile dilatare cu  capacitate de incarcare ridicata.

Profile dilatare cu inaltime Reglabila.

Profile dilatare cu capacitate ridicata de absorbtie a miscarii.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
50, 100  Variabila  Aluminiu

mpa-siegel

Profile dilatare

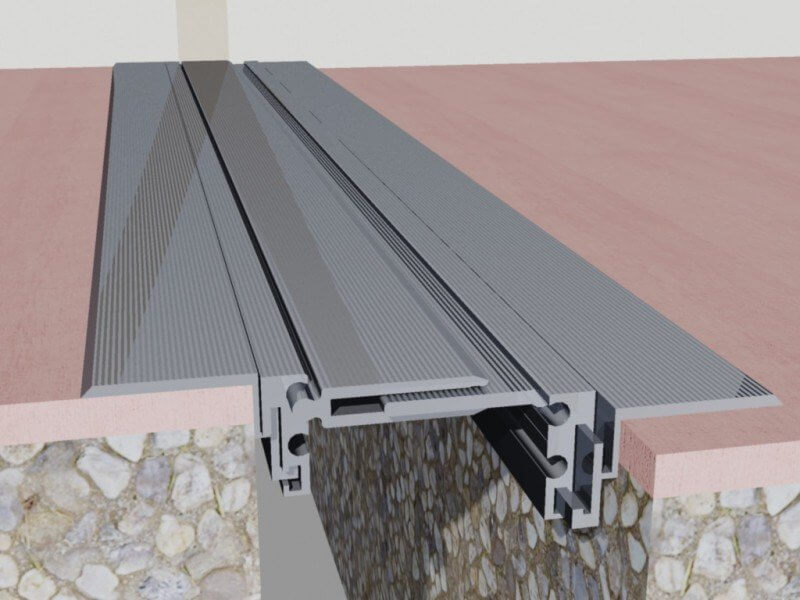

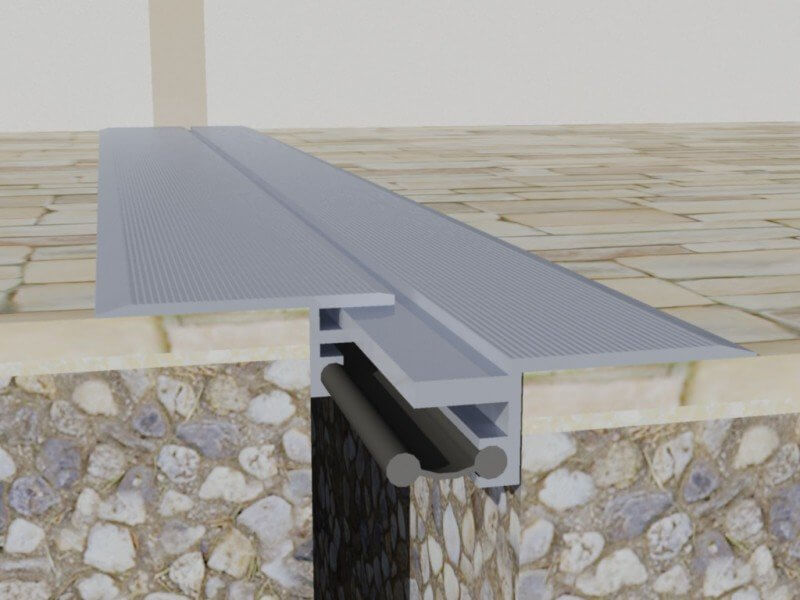

Profile dilatare Hidroplasto 424/NALR

Profile dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare pentru montaj la suprafata (Aplicat).

Profile dilatare carora la cerere se poate monta o bariera de vapori (Contra umezelii)

Profile dilatare cu design atractiv.

Profile dilatare cu proprietati de preluare a miscarii ridicate.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

Inaltimea la  profile dilatare(mm)

Max.

 Material
35 , 50  30  Aluminiu

mpa-siegel

Profile dilatare

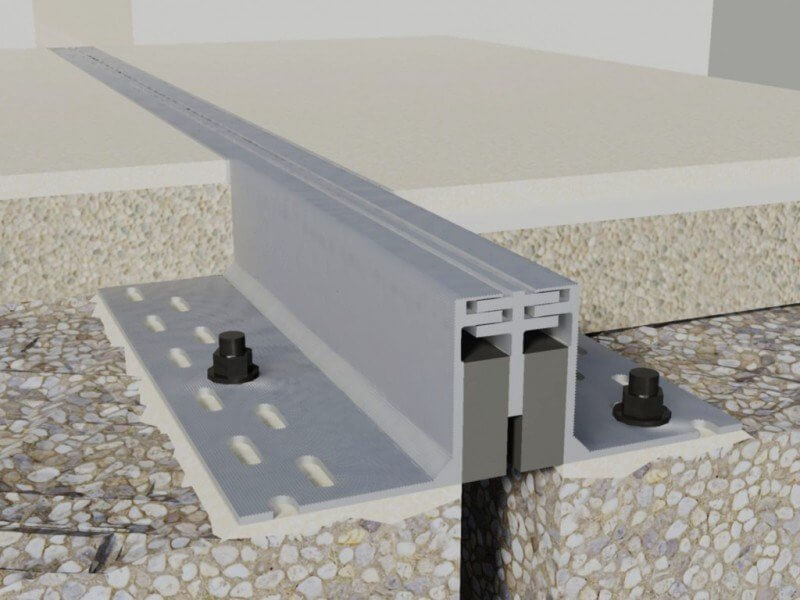

Profile dilatare Hidroplasto 425/AL

Profile de dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare cu suprafata neteda.

Profile dilatare cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
35 60  Aluminiu , Cuciuc celular

Profile dilatarempa-siegel

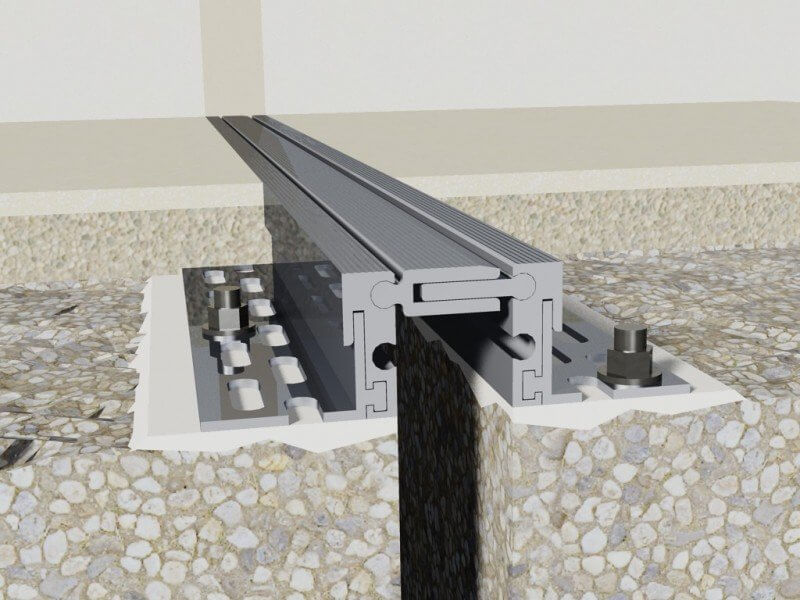

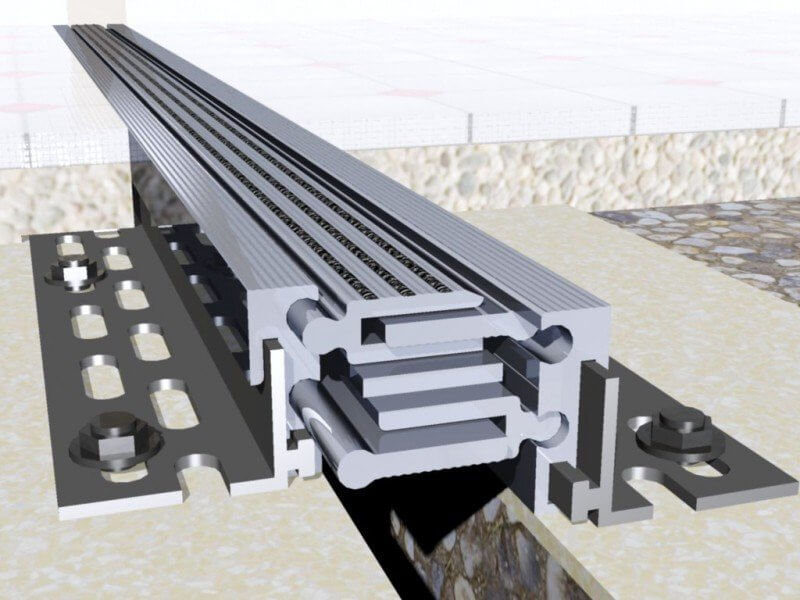

Profile dilatare  Hidroplasto 426/ALG & 426/ALR

Profile de  dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare carora optional se poate instala o bariera de vapori (contra umezelii) – h- 20 mm

Profile dilatare cu design atractiv .

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare(mm)

Max.

 Material
40 , 50 , 65 , 80 , 100 20 , 43 , 48 , 58 , 63 , 68 , 88 , 108 , 138  Aluminiu

mpa-siegelProfile dilatare

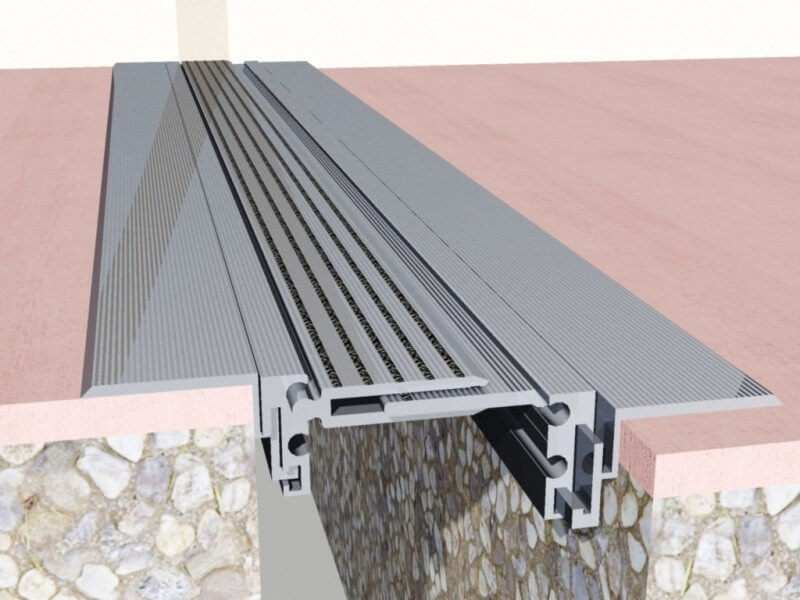

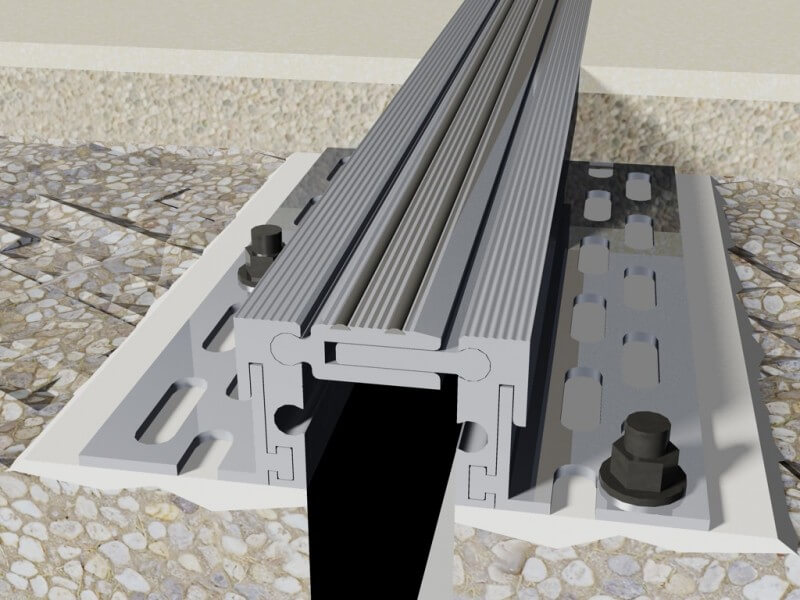

Profile dilatare  Hidroplasto 426/ALR-RS & ALG-RS

Profile de  dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare integrat cu sistem anti-alunecare.

Profile dilatare carora optional se poate instala o bariera de vapori (contra umezelii) – h- 20 mm

Profile dilatare cu design atractiv .

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
40 , 50 , 65 , 80 , 100 43 , 48 , 58 , 63 , 68 , 88 , 108 , 138  Aluminiu

mpa-siegelProfile dilatare

Profil dilatare Hidroplasto 426/ NALG & 426/ NALR

Profile de  dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare carora montajul se realizeaza la suprafata (profil aplicat).

Profile dilatare cu Bariera de vapori (contra umezelii) la cerere.

Profile dilatare cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
70 , 100 43  Aluminiu

mpa-siegel

Profile dilatare

Profil dilatare  Hidroplasto 426/NALR-RS

Profile de  dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare carora montajul se aplica la suprafata. (profil aplicat)

Profile dilatare dotat cu sistem anti-alunecare.

Profile dilatare carora optional se poate monta o bariera de vapori (protectie impotriva umezelii)

Profile dilatare cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
70 , 100 43  Aluminiu

mpa-siegelProfile dilatare

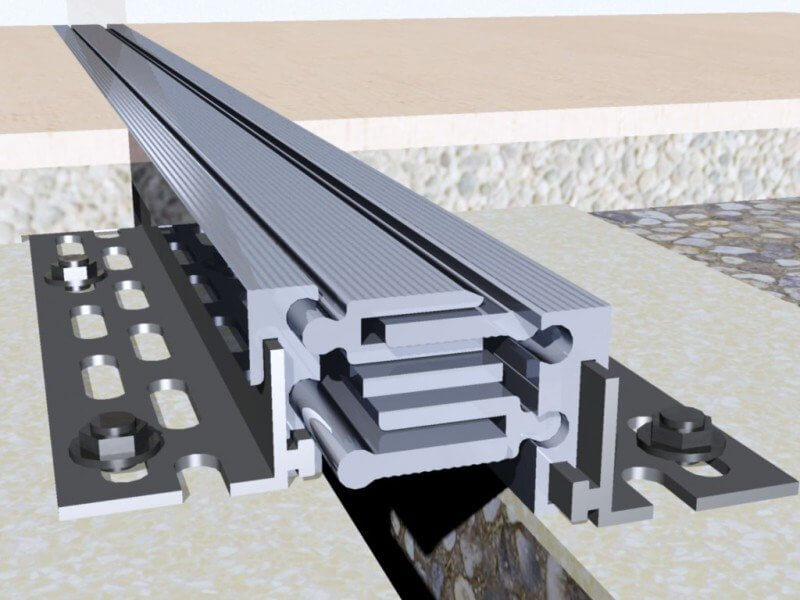

 Profil dilatare  Hidroplasto 426 /ALGV & 426/ALRV

Profile de dilatatie pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare cu capacitate de preluare a incarcarii ridicata.

Profile dilatare cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
35 , 50 , 80 , 100 43 , 48 , 58 , 63 , 68 , 88 , 108 , 138  Aluminiu

mpa-siegelProfile dilatare

Profile dilatare  Hidroplasto 426 /ALRV-RS

Profile de  dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare cu capacitate de preluare a incarcarii ridicata.

Profile dilatare  dotat cu sistem anti-alunecare.

Profile dilatare cu  design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare(mm)

Max.

 Material
35 , 50 , 80 , 100 43 , 48 , 58 , 63 , 68 , 88 , 108 , 138  Aluminiu

mpa-siegelProfile dilatare

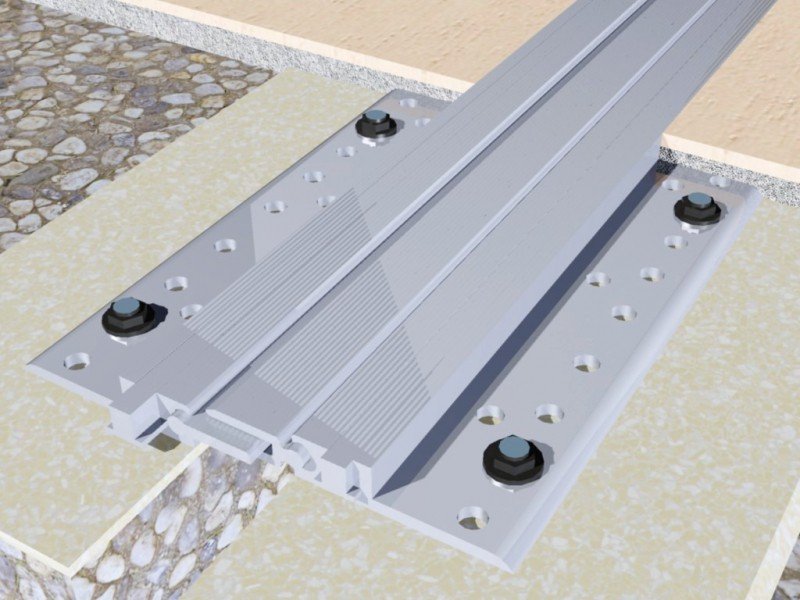

Profile dilatare  Hidroplasto 427 /ALG & 427/ALR

Profile de  dilatare  pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare cu capacitate de preluare a incarcarii ridicata.

Profile dilatare cu montaj la suprafata (profil aplicat)

Profile dilatare carora partile de la supratafa de aluminiu sunt  interschimbabile (18,5 mm)

Profile dilatare cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
40 , 65 , 100 5 , 18 32 , 45  Aluminiu

mpa-siegelProfile dilatare

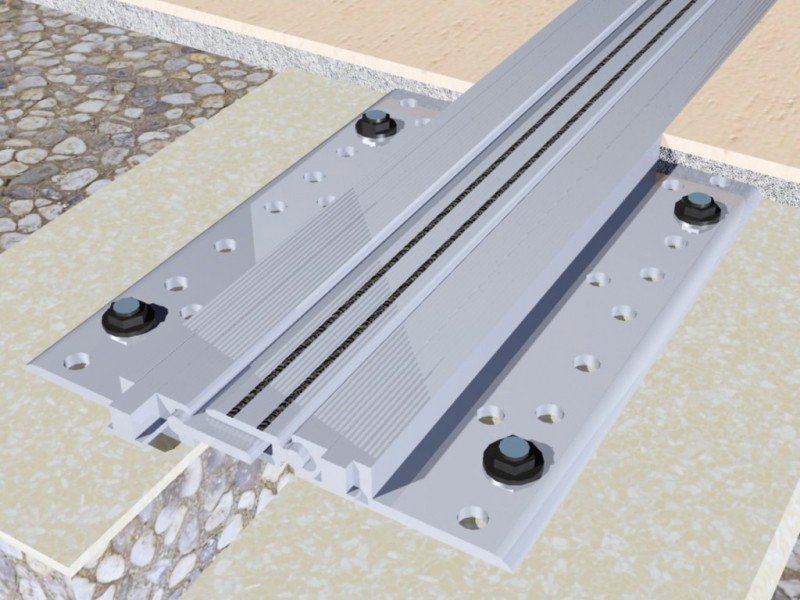

Profile dilatare Hidroplasto 427 /ALR-RS

Profile de  dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare cu capacitate de preluare a incarcarii ridicata.

Profile dilatare cu montaj la suprafata (profil aplicat)

Profile dilatare carora partile de la supratafa de aluminiu  sunt interschimbabile (18,5 mm)

Profile dilatare cu sistem integrat de anti-alunecare.

Profile dilatare cu  design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
40 , 65 , 100 5 , 18 ,  32 , 45  Aluminiu

mpa-siegelProfile dilatare

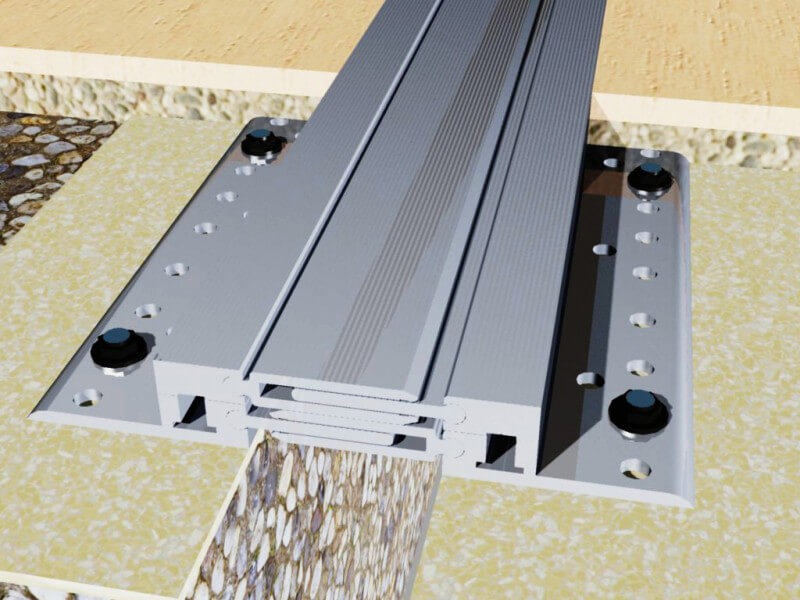

Profile  dilatare  Hidroplasto 427 /ALGV & 427/ALRV

Profile de  dilatare  pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare cu capacitate de preluare a incarcarii ridicata.

Profile dilatare carora partile de aluminiu de la suprafata interschimbabile .

Profile dilatare cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
40 , 65 , 100 5 ,  32 , 45  Aluminiu



mpa-siegelProfile dilatare

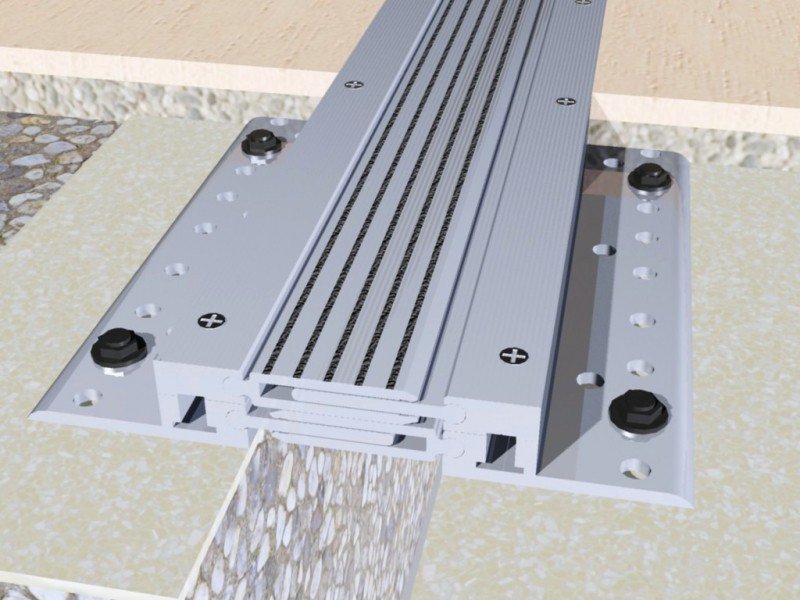

Profile dilatare  Hidroplasto 427 /ALRV-RS

Profile de  dilatare pentru pardoseala pentru toate tipurile de finisaj  (piatra naturala , beton ,mocheta  etc.)

Profile dilatare cu capacitate de preluare a incarcarii ridicata.

Profile dilatare carora partile de aluminiu de la suprafata interschimbabile .

Profile dilatare cu sistem integrat anti-alunecare.

Profile dilatare cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
40 , 65 , 100 5 ,  32 , 45  Aluminiu

mpa-siegelProfile dilatare

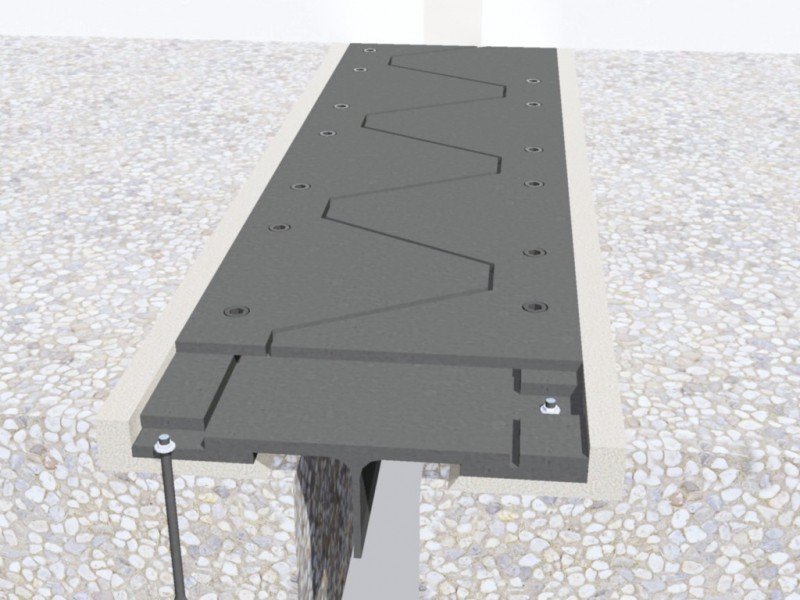

Profile dilatare  Hidroplasto STF 60 (-L)

Profile de dilatare pentru pardoseala pentru cladiri industriale , , fabrici , depozite.

Profile dilatare cu capacitate de preluare a incarcarii ridicata.

Profile dilatare  potrivit pentru lucrari de renovare.

Profile dilatare cu optiunea de capac din otel inoxidabil.

Profile dilatare cu design atractiv.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Latimea  rostului (mm)

Max.

 Inaltimea la  profile dilatare (mm)

Max.

 Material
0-50 , 20-100 28  Otel

mpa-siegelProfile dilatare

Recomandari de instalare a unui profil de dilatare :

Profile dilatare DEFLEX 423 de instrucțiuni de instalare / ALR

  1. Stratul suport, pe care urmeaza a fi realizata instalarea Profilelor de  dilatare, trebuie să fie curat, lipsit de substante care impiedica o fixare corecta. In acelasi timp, suprafata trebuie sa fie neteda, fara denivelari.

Instalare Profile dilatare

  1. Pentru a uniformiza suprafata, este necesar să se creeze un strat de bază, folosind rășină epoxidică sau mortar de ciment. Aplicarea se va face pe o lățime de cca. 20-30 mm in partile exterioare ale marginilor de prindere a profilelor de dilatare..

Instalare Profile dilatare

  1. Corpul de aluminiu al profilului de dilatare care urmeaza sa fie fixat de pardoseala trebuie să fie bine curățat, prin eliminarea oricăror uleiuri sau grăsimi, înainte de instalare.Așezați corpul de aluminiu pe stratul de rasina epoxidică pregătit inițial sau stratul de mortar. Rasina proaspat aplicata trebuie sa treaca prin deschiderile profilului de dilatare din aluminiu, asigurându-vă că nu există bule de aer. Apăsați ușor profilul de dilatare cu un ciocan de cauciuc până când este la același nivel cu partea superioara a suprafetei de finisaj.

Instalare Profile dilatare

  1. După intarirea rășinii epoxidice sau a mortarului, se ancoreaza profilul de dilatare apoi se scot „tijele de determinare distanta”. Utilizați tijelor sunt necesare pentru instalarea profilul de dilatare la distanta optima, conform recomandărilor producătorului in ceea ce priveste instalarea.Profilul de dilatare trebuie să fie ancorate la o distanță de cca. 300 mm, dar nu mai aproape de 50 mm și nici la o distanta mai mare de 150 mm de marginea profilul de dilatare de aluminiu.Pentru a instala patru metri liniari de profilul de dilatare, este nevoie de cca. 30 ancore, utilizand aproximativ 7,5 ancore pentru un metru liniar de rost de dilatatie.

Instalare Profile dilatare

  1. După instalarea profilului, se poate începe executarea suprafețelor finisaj.

Profil dilatare Hidroplasto 420 / SP

Profile dilatare

Profile dilatare fabricate in intregime din aluminiu.

Detalii tehnice
 Profile dilatare 420 / SP-DV-250
420 / SP-250
Fb [mm] Lățime fantă de extindere nominală 250 250
B [mm] Raport lățime profil expansiune 320 320
S [mm] Lățime profil vizibil după instalare 320 320
H [mm] Inaltimea la  profile dilatare 26/116 (96)
w ± [mm] Extinderea compensare mișcare fantă 100 (± 50) 100 (± 50)
Culoare natural
Material aluminiu – proprietăți conform standardului PN-EN 755 (din oțel inoxidabil T-profil la cerere)
Încărcați [kN] **

Lungimea standard [m] 2

** A se vedea tabelul de încărcare în „Ghidul privind selectia rost de dilatație și design”

DEFLEX 420 / SP-DV-250

Profile dilatare

DEFLEX 420 / SP-DV-250

Profile dilatare

DEFLEX 420 / SP-250

Profile dilatare

Profil dilatare Hidroplasto  420 / SPN

Profile dilatare

Descriere tehnică

Profile dilatare pentru pardoseli cu incarcari f mari

Aderarea la recomandări și observații cu privire la instalare.

Detalii tehnice
Profile dilatare 420 / SPN-DV-050
420 / SPN-100
Fb [mm] Lățime fantă de extindere nominală 50 100
B [mm] Raport lățime profil expansiune 180 la cerere
S [mm] Lățime profil vizibil după instalare 180 180
H [mm] Inaltimea la  profile dilatare 25 la cerere
w ± [mm] Extinderea compensare mișcare fantă 40 (± 20) 40 (± 20)
Kolor natural
Material aluminiu – proprietăți conform standardului PN-EN 755 (din oțel inoxidabil T-profil la cerere)
Încărcați [kN] **

Lungimea standard [m] 4

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

DEFLEX 420 / SPN-DV-050

Profile dilatare

DEFLEX 420 / SPN-DV-050

Profile dilatare

DEFLEX 420 / SPN-100

Profile dilatare

Profil dilatare Hidroplasto  DEFLEX STF 60

Profile dilatare

Descriere tehnică

Profil fabricat in intregime din otel inoxidabil. Datorita structurii sale speciale acest profil de dilatare permite preluarea de sarcini foarte mari.

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Detalii tehnice
Profile dilatare STF 60-100
STF 60 / L-050
Fb [mm] Lățime fantă de extindere nominală 20-100 0-50
B [mm] Raport lățime profil expansiune 300/310 200/210
S [mm] Lățime profil vizibil după instalare 300/310 200/210
H [mm] Inaltimea la  profile dilatare H = 28, H 1 = 100 H = 28
w ± [mm] Extinderea compensare mișcare fantă 10 (± 5) / 20 (± 10) 10 (± 5)
Coulor natural
Material oțel
Încărcați [kN] **

Lungimea standard [m] la cerere

** A se vedea tabelul de încărcare în „Ghidul privind selectia rost de dilatație și design”

DEFLEX STF 60-100

Profile dilatare

DEFLEX STF 60 / L-050

Profile dilatare

DEFLEX STF 60-100

Profile dilatare

Profil dilatare Hidroplasto  tip OMEGA

Profil dilatare

Va rugam sa studiati instructiunile de planificare si instalare ale profilelor de dilatare.

Detalii tehnice
descriere Latimea profilului de dilatare dupa instalare
S [mm]
Inaltimea profilelor dilatare
H [mm]
Diametrul boltului
D [mm]
Lungimea Boltului
B [mm]

OMEGA 2 Profile dilatare 5,5 120-300 16-25 250
OMEGA 3 Profile dilatare 7,5 120-300 16-25 250
OMEGA 5 Profile dilatare 11,5 120-300 16-25 250
OMEGA-3/160

Profile dilatare

OMEGA-3/160

Profile dilatare

OMEGA-3/215

Profile dilatare

Fisa tehnica a materialului:

Materialul nu contine plumb, cadmiu sau formaldehide. Materialul este potrivit pentru spatii in aer liber. Rezistent la uleiuri, oxidare, acizi, materiale alcaline. Rezistent la îmbătrânire, permanent elastic.

Material

Oțel inoxidabil 1.4301 calitate Metoda de testare pe
Randament Rp limită de 0,2 ≥ 190 MPa
Rezistența la tracțiune Rm 500-700 MPa
Alungirea A5 ≥ 45%
Duritate
Valoarea estimată ≤ 215 HB
Conductivitatea termică la 20 ° C 15 W / m · K
Densitate 7,9 g / cm³
Modulul de elasticitate longitudinal (modulul lui Young) la 100 ° C 194 GPa
Coeficientul lui Poisson 0,33
Rezistența la foc A1
Material

Aluminiu pe PN-EN 755

Metoda de testare pe
Randament Rp limită  de 0,2 min. 160 MPa
Rezistența la tracțiune R m min. 215 MPa
Alungire A 50 mm min. 6%
Duritate
Valoarea estimată aproximativ 10-13 Webster B
Valoarea estimată aproximativ 60 Vickers
Conductivitatea termică la 20 ° C  190 W / m, ° C
Densitate 2,7 kg / dm³
Linear coeficient de alungire 23 x 10 -6  1 / ° C
În lungime modulul de elasticitate (modulul lui Young) 70 GPa
Modulul arc transversal (modulul lui Kirchhoff)  27 GPa
Coeficientul lui Poisson 0,33
Rezistența la foc A1

Recomandări de instalare pentru profile dilatare tip Deflex 420 / profilul SP

1. Suprafața de bază, la care profilul ar trebui să fie instalat, trebuie să fie chiar, netedă, liber de orice contaminanți. Spotul de instalare trebuie să fie amorsate. Pentru a uniformiza suprafata, este necesar să se creeze un strat de bază, folosind rășină epoxidică (pe ambele părți ale rostului de dilatare) sau folosind modificat mortar de ciment, cu o lățime de cca. 20-30 mm peste brațele suportului de profile de aluminiu.

Instalare Profile dilatare pardoseala

2. Așezați în profilul de pe rășină epoxidică pregătit inițial sau stratul de mortar de ciment modificat, făcând în special vă că nu bule de aer sunt create. Apăsați ușor profilul cu un ciocan de cauciuc până la egalat cu top suprafața finisaj etaj.

Instalare Profile dilatare pardoseala

3. După rășină epoxidică (mortar) se usuca, se poate începe ancorare profilul. Utilizați ancore adecvate pentru valorile de încărcare și de suprafață tipul de instalație. Ancorarea se face la o distanță de cca. 300 mm, și aprox. 50 mm de la marginea profilului de aluminiu. Unul are nevoie de cca. 7,5 ancore pentru un metru liniar de dilatare.

Instalare Profile dilatare pardoseala

4. În funcție de utilizarea prevăzută, umple fanta rămas cu un amestec de rășină și nisip de cuarț sau un low-contracție mortar de ciment modificat.

Instalare Profile dilatare pardoseala

5. După rășină (mortar) se usucă, se poate începe cu executarea finisare straturi de podea. Aderarea la recomandările de instalare producători de ancorare, precum și indicațiile producătorilor de toate materialele de constructii folosite în timpul asamblării.

Instalare Profile dilatare pardoseala


Recomandări de instalare pentru profile dilatare tip Deflex STF 60

1. Stratul de suprafață, la care profilul va fi montată, trebuie să fie curățate, grunduite, iar stratul de bază trebuie să fie făcută pe o bază de rășină epoxidică sau pe o bază mortar modificat (de ambele părți ale fantei de expansiune).

Instalare Profile dilatare pardoseala HIDROPLASTO

2. Așezați profilul, cu dispozitive de siguranță de instalare, în „conexiuni” pregătite în prealabil de expansiune. După intareste rășină, scoateți protecția instalare împreună cu pieptene (de sus) componentele profilului.

Instalare Profile dilatare pardoseala HIDROPLASTO

3. Anchor profilul pe suprafața (de exemplu, folosind ancore de reacție sau alte ancore adecvate pentru tipul de adâncime).

Instalare Profile dilatare pardoseala HIDROPLASTO

4. Atașați top plăcile (pieptene) de profil cu șuruburi.

Instalare Profile dilatare pardoseala HIDROPLASTO

5. Completați spațiul liber dintre profilul și structura podea cu rășină.

Instalare Profile dilatare pardoseala HIDROPLASTO

Ce este un rost de dilatare?

Urmare a mai multor cauze, elementele structurale ale cladirilor sunt supuse unor solicitari si incarcari interne. Uneori magnitudinea acestor solicitari este prea mare pentru a fi ignorata.

Ce provoaca aceste solicitari si incarcari interne?

Miscari de dilatare si contractie, diferenta de structura a solului pe care este amplasata constructia, miscarile seismice si sarcina provocata de vant, toate acestea putand determina slabirea rezistentei cladirii.
Pentru a preveni aceste presiuni si solicitari interne suplimentare, in unele cazuri este necesara delimitarea constructiei in mai multe zone, astfel ca fiecare zona sa fie supusa unor tensiuni si solicitari de mai mica intensitate. Aceasta delimitare a constructiei se realizeaza prin crearea unui rost de dilatare care incepe de la fundatia cladirii si se termina la acoperis, traversand toate nivelurile cladirii: pardoseli, pereti, tavane.
Rostul de dilatare trebuie determinat in urma unor calcule statice si dinamice facute de ingineri specialisti in structuri. Pe baza unor astfel de calcule, se determina amploarea prevazuta a miscarii structurii si se alege latimea rostului de dilatare capabil sa absoarba aceasta miscare.
Locatia optima a rostului de dilatare  este de asemeni determinata de ingineri specialisti in structuri, prin luarea in calcul a diverse criterii. De exemplu, daca cladirea este alcatuita din blocuri de diferite dimensiuni, atunci rostul de dilatare trebuie proiectat pentru a separa aceste blocuri. in cazul in care lungimea cladirii este mai mare de o anumita valoare specificata in standarde, atunci este necesara crearea de rosturi de dilatare pentru a diviza lungimea cladirii in mai multe zone mai mici.

Pentru ce tipuri de cladiri este necesara crearea unor rosturi de dilatare?

Centre comerciale, spitale, institutii de invatamant, parcari, cladiri de birouri, fabrici s.a.m.d. ….

Ce este un profil pentru rosturi de dilatare ?

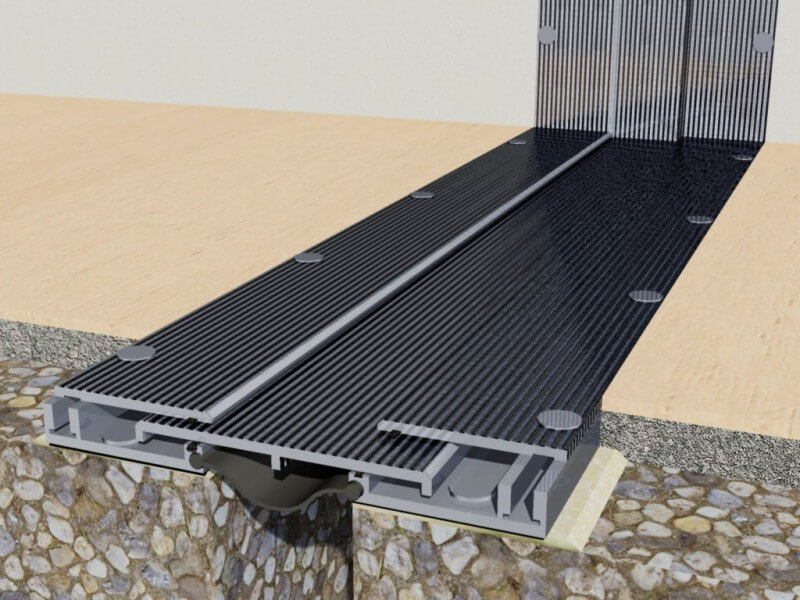

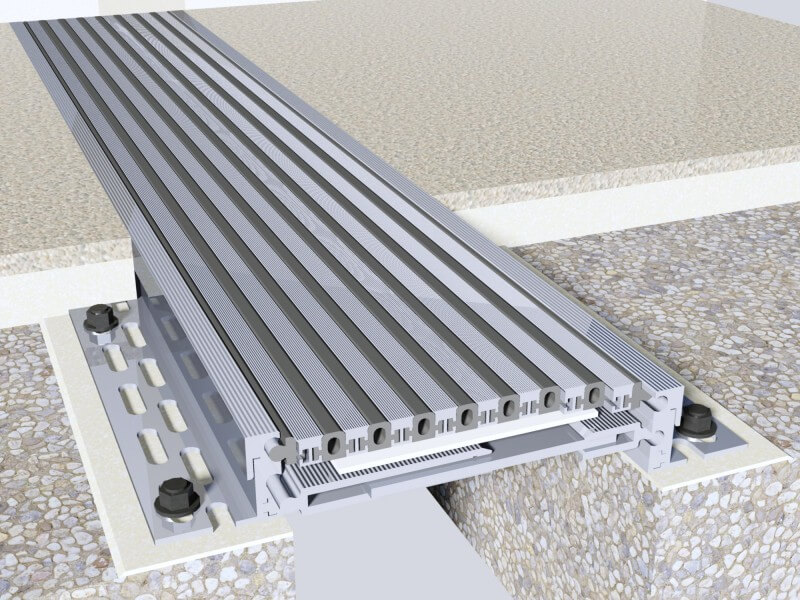

Un profil de dilatare este un profil special, realizat din aluminiu sau otel, care este utilizat pentru a acoperi rosturile de dilatatie, permitand deplasarea blocurilor din care sunt alcatuite constructiile, fara a deteriora stratul de beton sau materialul de acoperire a acestuia. De obicei, profilul de dilatare este prevazut cu insertii din cauciuc.

Importanta utilizarii profilelor de dilatare

In cazul in care nu se utilizeaza profile de dilatare sau daca se utilizeaza profile de dilatare neadecvate, pot aparea crapaturi si fisuri la suprafata materialului de finisaj sau la marginile acestuia. De cele mai multe ori, repararea acestor neajunsuri si utilizarea profilului de dilatare  corect costa mult mai mult decat utilizarea de la bun inceput a unui profil de dilatare corespunzator si intarzie punerea in functiune a imobilului.

Gama de produse
